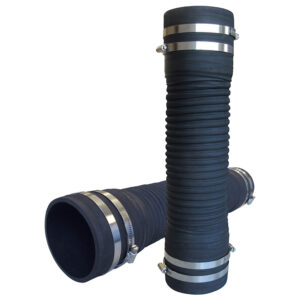

株式会社アトムズトップページホーム　>　製品案内｜アトムジョイント　>　アトムジョイント（露出用バンド締めタイプ）AJ-DA

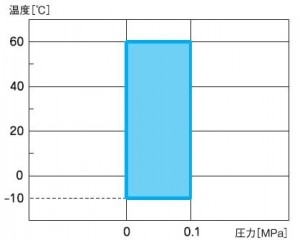

使用範囲

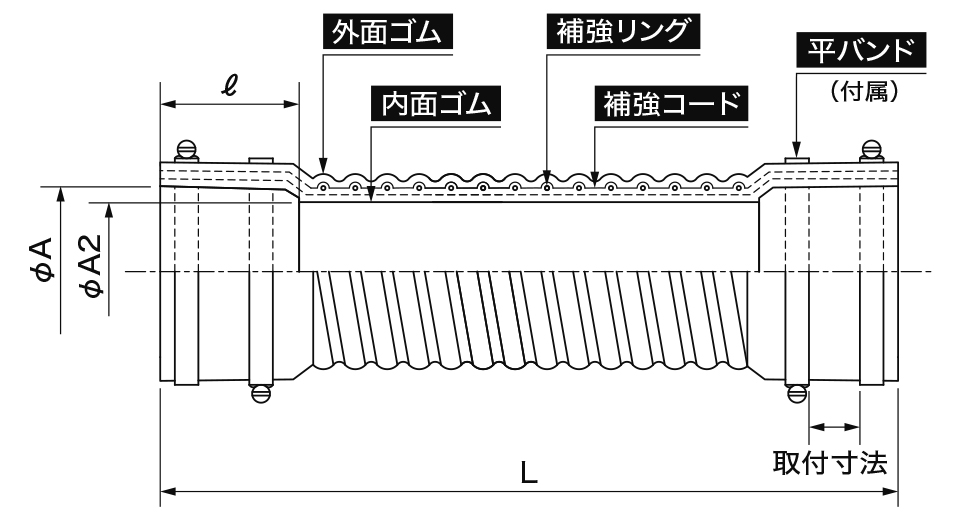

構造

ページ上部へ戻る

寸法・許容変位量

呼び径 (A)	本体寸法			許容偏心量							バンド
	ΦA	ΦA2	ℓ	300L	400L	500L	600L	700L	800L	900L	点数	取付 寸法
40	49.6	40	50	15	20	25	30	35	45	55	2点 （片側1点）	–
50	61.5	50
65	77.3	65		10	15	20
80	90.1	80
100	115.3	100	100	–	10	15	25		40	45	4点 （片側2点）	30
125	140.8	125						30
150	165.8	150	110		–	10	20		35
200	217.3	200	135			–		25		40		50

• 各変位は許容変位量以内でご使用ください。

ページ上部へ戻る

取扱い上のご注意

• 当製品は埋設用にはご使用になれません。
• 配管に引張り応力が負荷されないよう、充分な配管支持固定を行ってください。
• 製品に同封されている取扱説明書をご参照の上、お取扱いくださいますようお願い致します。
• 本製品は性能・品質改良のため、予告なく仕様を変更することがあります。
