アトムズカップリング FZタイプ

アトムズカップリング FZタイプ

カタログPDFをダウンロード

低圧配管および排水・通気配管の接続用に

  • 配管の二次加工が不要です。
  • トルクレンチ1本で取付け可能です。
  • 狭いスペースの配管接続が可能です。
  • 従来品より安価です。
  • VU管にも使用可能です。

★接続用カップリングの廉価版製品です。

適用管種を確認参考：トルクレンチ一覧

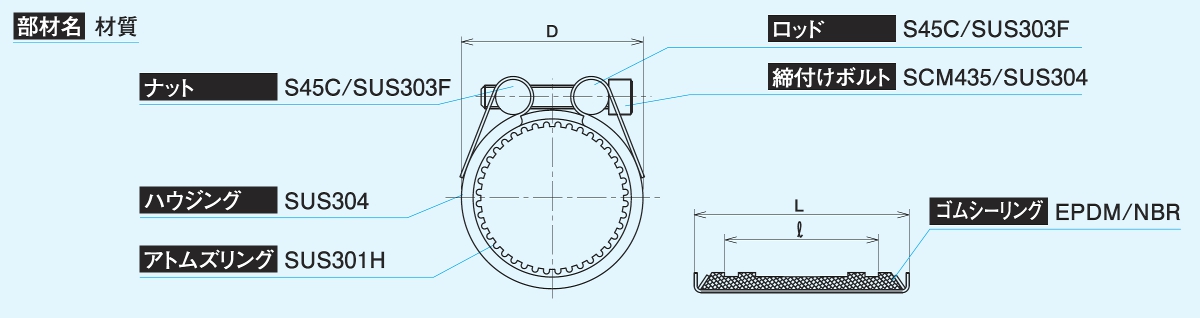

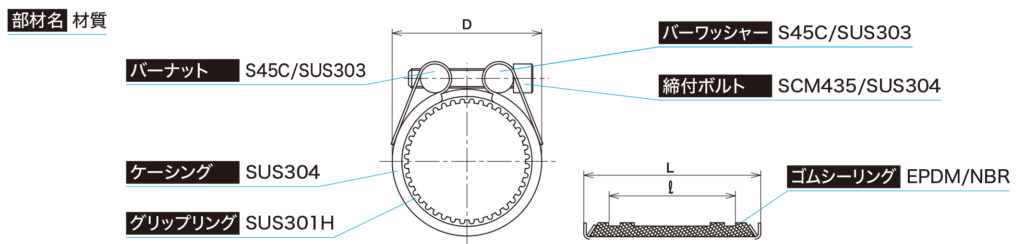

構造


寸法表

呼び径
(A)		 ハウジング ゴム

シーリング
ℓ(mm)

 ボルト
呼び径		 六角棒
サイズ
(mm)		 ボルト締付
トルク値
(N・m)		 最高使用圧力 (MPa) 偏角
(度)		 質量
(kg)
適用管外径(mm) D

(mm)

 L

(mm)

 鋼管 ステンレス鋼管
20 26.0～28.6 42.5 60 30 M6 5 7～10 1.0 0.3 ±2 0.2
25 33.0～34.6 50.0 0.22
32 41.9～43.0 59.7 10～12 0.25
40 47.8～49.0 66.4 0.27
50 59.0～61.5 78.8 0.31
65 75.0～77.2 96.5 80 47 M8 6 22～25 0.7 0.57
80 87.8～91.0 107.0 0.62
100 113.2～115.4 136.8 110 77 M12 10 35～40 0.5 1.23
125 137.7～140.9 156.0 45～50 0.3 1.57
150 163.3～166.7 182.0 1.62
200 214.5～218.3 233.6 55～60 2.4

ページ上部へ戻る

注意事項

  • 最高使用圧力：上表通り
  • 使用温度範囲：-20℃～80℃
  • VU管にご使用の場合は、表示の締付けトルク最小値でお取付けください。
  • ステンレス配管にご使用の場合は、最高使用圧力0.3MPaとなります。
