バンド締め簡単施工
軟弱地盤の不等沈下対策、構造物と配管の縁切り、道路などの横断管路、水管橋の前後、マンホールの前後、配管の伸縮吸収
※標準品のゴム材質はEPDMゴムですが、NBRゴム・CRゴム・MTゴムでの製作も可能です。給水用(水道用資機材)にはMTゴム(耐塩素ゴム)をご使用ください。ゴム材質について詳しくはこちらの資料をご覧ください。

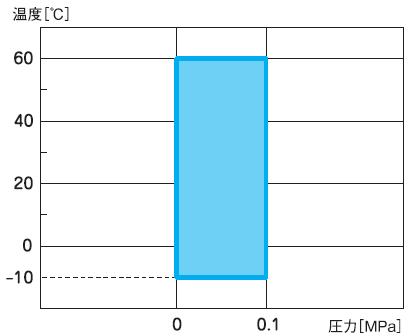

呼び径
(A)
|

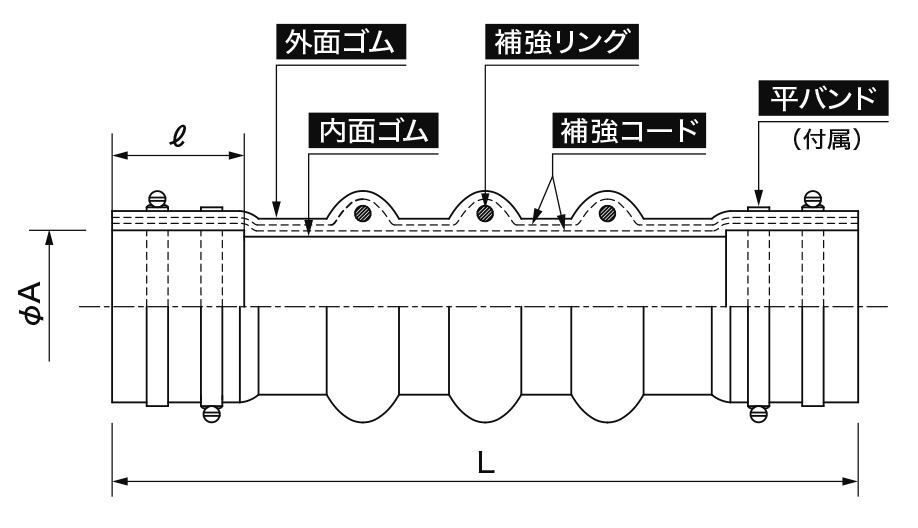

本体寸法[mm] | 許容変位量[mm] | ||||
---|---|---|---|---|---|---|
L | φA | l | 偏心 | 縮み | 伸び | |
40A | 400 | 48.6 | 50 | 100 | 10 | 10 |
50A | 400 | 60.5 | 50 | 100 | 10 | 10 |
65A | 500 | 76.3 | 75 | 100 | 10 | 10 |
80A | 500 | 89.1 | 75 | 100 | 10 | 10 |
100A | 550 | 114.3 | 100 | 100 | 10 | 10 |
125A | 550 | 139.8 | 100 | 100 | 10 | 10 |
150A | 700 | 165.2 | 110 | 100 | 10 | 10 |
200A | 800 | 216.3 | 135 | 100 | 10 | 10 |
