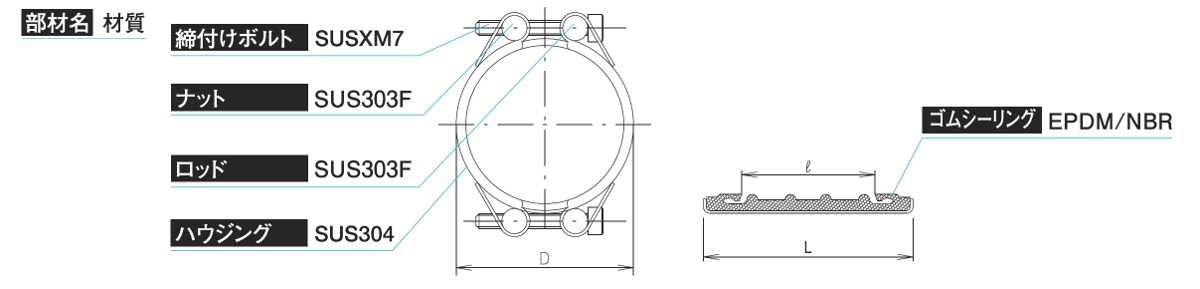

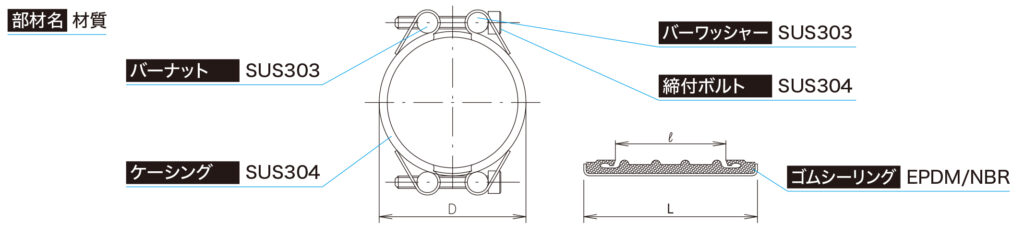

二つ割になりスムーズな作業性

呼び径 (A)	適用管外径 (mm)	D (mm)	FDタイプ (mm)		FDLタイプ (mm)		ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)
呼び径 (A)	適用管外径 (mm)	D (mm)	L	ℓ	L	ℓ	ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)
15	21.0～23.0	35	60	28	100	68	FD・FDL M6	FD・FDL 5	7～10	1.0
20	26.0～28.6	40
25	33.0～35.5	47
32	42.0～44.5	56
40	47.5～50.5	62
50	59.0～62.0	76	80	44	150	110	FD・FDL M8	FD・FDL 6	12～15
65	75.0～79.0	92	80	44	150	110	FD・FDL M8	FD・FDL 6	12～15
80	88.0～92.0	109	110	59	200	150	FD・FDL M12	FD・FDL 10	15～20
100	113.0～118.0	134	110		200				15～20
125	138.0～142.5	161	111		201				25～30
150	164.0～168.5	187	111		201				25～30
200	214.0～219.0	242	150	89	250	158	FD M14 FDL M16 (六角ボルト)	FD 12	45～55	0.8
250	262.0～270.0	293							45～55	0.8
300	316.0～323.0	344							75～85	0.7
350	352.0～361.0	381							75～85	0.6
400	402.0～411.0	432							90～100
450	453.0～462.0	483
500	504.0～513.0	533								0.5
600	605.0～615.0	635								0.4
700	705.0～717.0	737								0.4
800	806.0～818.0	838								0.3
900	908.0～920.0	940
1000	1010.0～1022.0	1041
