VP管と排水鋳鉄管の接続用に
パイプシャフト内の立て管の更新工事に最適です。

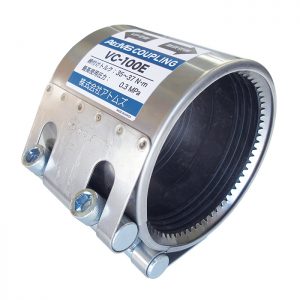

『VCタイプ』をご使用いただくと、排水鋳鉄管とVP管を簡単に接続することが出来ます。
★VU管にも使用可能です。
| 呼び径 (A) | ハウジング | ゴムシーリング ℓ(mm) | ボルト 呼び径 | 六角棒 サイズ (mm) | ボルト締付 トルク値 (N・m) | 最高使用圧力 (MPa) | 偏角 (度) | 質量 (kg) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用管外径(mm) | D
(mm) |
L
(mm) |
|||||||||
| 排水鋳鉄管 | VP管 | ||||||||||
| 50 | 58 | 60 | 78.8 | 60 | 30 | M6 | 5 | 10～12 | 0.3 | ±2 | 0.34 |
| 80 | 83 | 89 | 107.0 | 80 | 47 | M8 | 6 | 22～24 | 0.78 | ||
| 100 | 108 | 114 | 136.8 | 110 | 77 | M12 | 10 | 35～37 | 1.43 | ||
| 125 | 134 | 140 | 156.0 | 45～50 | 1.65 | ||||||
| 150 | 159 | 165 | 182.0 | 1.76 | |||||||
