株式会社アトムズトップページホーム　>　製品案内｜アトムジョイント　>　アトムジョイント（樹脂管用フランジタイプ） AJ-VF

仕様

偏心量	使用区分	圧力区分（最高使用圧力）
100mm偏心用	埋設用	低圧用(0.5MPa) 高圧用(1.0MPa)
200mm偏心用

※露出用はAJ-A露出用をご使用ください。

• フランジ規格：JIS10K・JIS5K・水協F 他
• フランジ材質：SS400・SUS304 他
• フランジ仕上げ（SS400の場合の標準仕様）

溶融亜鉛めっき+ノンタールエポキシ樹脂塗装

• 土被り3m+車重量25tの外圧を標準としています。
• 600A以上の口径もございます。L寸法の指定、ゴム材質の変更、フランジの特殊規格及び特殊材質等による製作など、お気軽にご相談ください。

構造

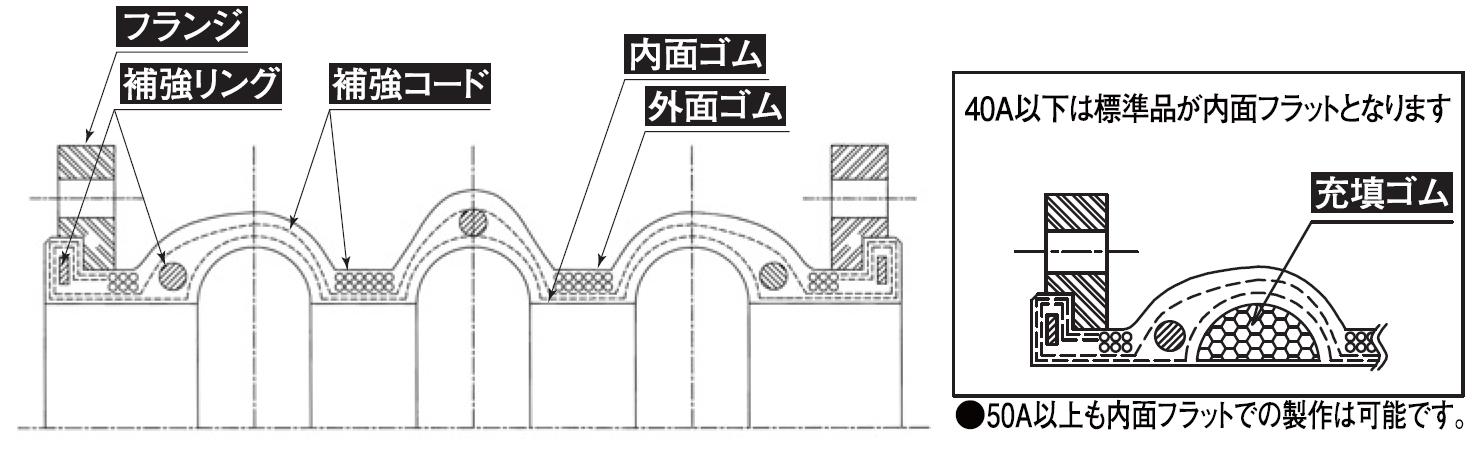

＜埋設用＞※露出用はAJ-Aタイプのページをご参照ください。

ページ上部へ戻る

寸法・許容変位量

[単位:mm]

呼び径 (A)	山数	100mm偏心用			200mm偏心用
		L	許容 伸長量	許容 圧縮量	山数	L	許容 伸長量	許容 圧縮量
32A	3	350	40	60	4	450	50	70
40A
50A
65A
80A
100A
125A
150A		500				600
200A
250A
300A		550				650
350A			50	70			60	80
400A
450A
500A

●各変位（偏心・伸び・縮み）は、許容変位量の範囲でご使用ください。

●表中の許容変位は、単独変位の場合です。複合変位の場合は、各許容変位量は低下します。

ページ上部へ戻る

取扱い上のご注意

• 製品に同封されている取扱説明書をご参照の上、お取扱いくださいますようお願い致します。
• 本製品は性能・品質改良のため、予告なく仕様を変更することがあります。
