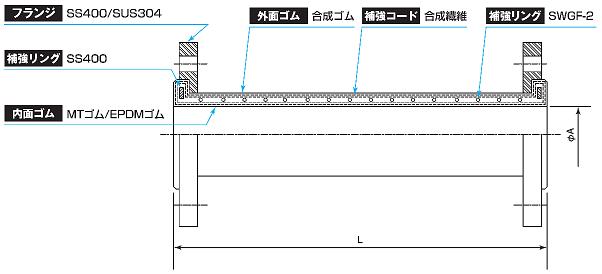

合成ゴム製筒型フレキシブルジョイント

防振及び変位吸収

※フランジは「ルーズフランジ」です。

※標準品のゴム材質はMTゴム（耐塩素ゴム）ですが、EPDMゴム・NBRゴム・CRゴムでの製作も可能です。

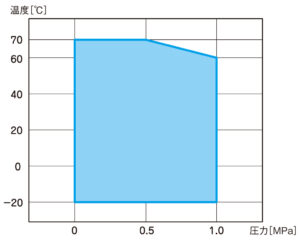

呼び径 (A)	本体寸法[mm]		許容変位量[mm]				取付時寸法許容値[mm]
呼び径 (A)	L	φA	偏心	伸長	圧縮	偏角(゜)	偏心	伸長	圧縮	偏角(゜)
20	300	25	60	7	4	15	25	3	3	5
25		25					25
32		40					20
40		40	50
50	300	50	50
50	500	50	60	8		20	25	5	5
65	300	65	40	6	3	15	15	3	3
65	500	65	50	8	4	20	20	5	5
80	300	75	30	6	3	10	15	3	3
80	500	75	50	8	4	20	20	5	5
100	400	100	30	6	3	10	15	4	4
100	700	100	50	10	5	15	20	7	7
125	400	125	30	6	3	10	15	4	4
125	700	125	50	10	5	15	20	7	7
150	500	150	30	8	4	10	15	5	5
150	700	150	40	10	6	15	20	7	7
200	500	200	20	8	4	5	10	5	5	3
200	700	200	30	10	6	7	15	7	7
250	500	250	20	8	4	5	10	5	5
250	700	250	30	10	6	7	15	7	7
300	500	300	20	8	5	5	10	6	6
300	700	300	25	10	6	6	15	7	7

　　※青字は国土交通省仕様書適合品
