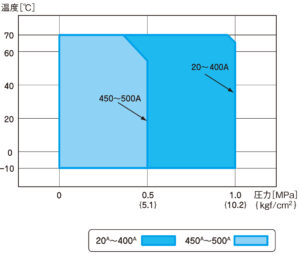

使用範囲























※PVCフランジでご使用いただく場合の圧力はお問合せください。

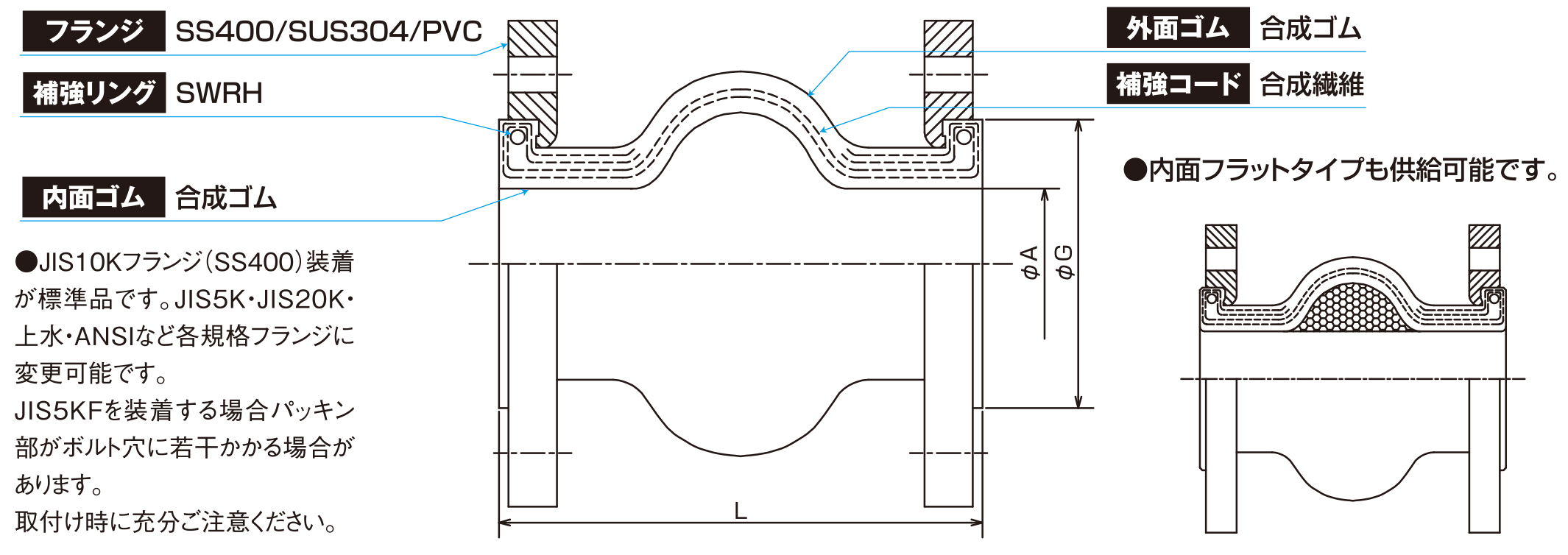

構造



• JIS10Kフランジ（SS400）装着が標準品です。JIS5K・JIS20K・上水・ANSIなど各規格フランジに変更可能です。JIS5KFを装着する場合パッキン部がボルト穴に若干かかる場合があります。取付け時に充分ご注意ください。

ページ上部へ戻る

寸法・許容変位量



呼び径(A)	本体寸法(mm)				許容変位量(mm)				取付時寸法許容量(mm)				取付ボルト寸法
	L	φA	φG	t	偏心	伸長	圧縮	偏角(°)	偏心	伸長	圧縮	偏角(°)
20	150	17	49	14	10	5	10	15	4	3	5	5	M12×55L
25		23	61										M16×60L
32		37	69	16	20	10	20		5
40
50		48	86
65		63	106	18									M16×65L
80		76	116
100		100	150			15
125		124	180	20									M20×75L
150		149	209	22									M20×80L
	200
200	150	195	260
	200
250		242	320	24	25								M22×90L
300		284	367
350		325	420	26									M22×95L
400		383	471										M24×100L
450		436	519	30									M25×130L
500		475	569

取付け時寸法許容値は、許容変位量に含みます。

許容変位量は、単独変位の最大値です。伸長・偏心・偏角が同時に発生する場合（複合変位）は、下式の範囲内でご使用下さい。

ページ上部へ戻る

取扱い上のご注意

1. Sフレックスは、給水・給湯・プール水・油などの流体にはご使用になれません。給水用にはアトムジョイント(MTゴム品)またはTRフレックス（テフロン内装合成ゴム製防振継手）をご使用下さい。
2. ご使用時は、取扱説明書を必ずご参照ください。
3. 本製品は性能、品質改良のため、予告なく仕様を変更することがありますので、あらかじめご了承ください。
