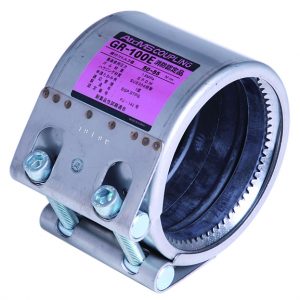

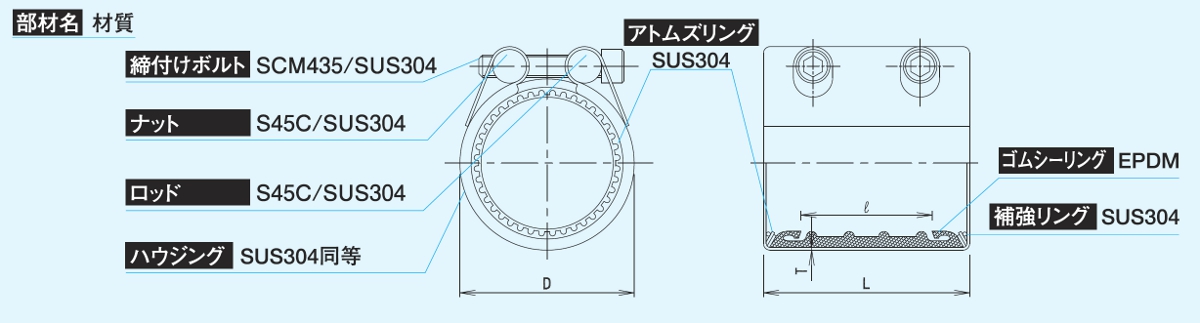

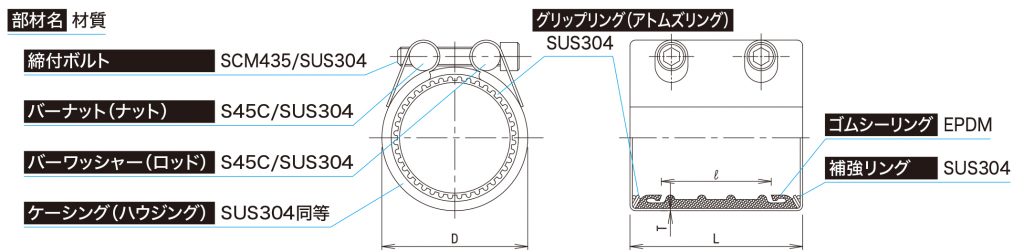

構造

寸法表

呼び径 (A)	ハウジング				ゴムシーリング ℓ（mm)	ボルト 呼び径	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)	偏角 (度)	質量 (kg)
	適用管外径(mm)	D(mm)	L(mm)	T(mm)
50	60.5	81	81	1.5	40	M8	30～35	1.6	±1	0.8
65	76.3	103	112	2	70	M12	50～55			1.6
80	89.1	117			60					1.8
100	114.3	144								2.2
125	139.8	174	114	3			90～100			3.2
150	165.2	198								3.4



ページ上部へ戻る

注意事項

• 締忘れ確認スペーサは装着しておりません。
• 配管用ステンレス鋼管・一般配管用ステンレス鋼管にはご使用になれません。
• 許容偏心量は、管外径の±1%です。配管の芯出しには十分ご注意ください。
• 乾式へのご使用は、防火区画内又は耐火処理（ロックウール等）を施したものに限ります。
