株式会社アトムズトップページホーム　>　製品案内｜アトムズカップリング　>　ACコア

接続用副資材

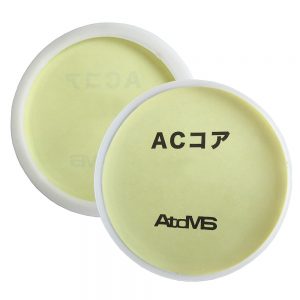

アトムズカップリング ACコア

アトムズカップリング ACコア

カタログPDFをダウンロード

内面ライニング鋼管用管端部防錆カバー

管端部の保護に！

  • 接着ゴムはJIS K6353の浸出試験に合格した、チューイングガムにも使用される素材です。
  • 接着力は20N/㎠あり、しっかりと密着できます。
  • 使用温度範囲は－10℃～60℃です。

★1枚から出荷可能です。

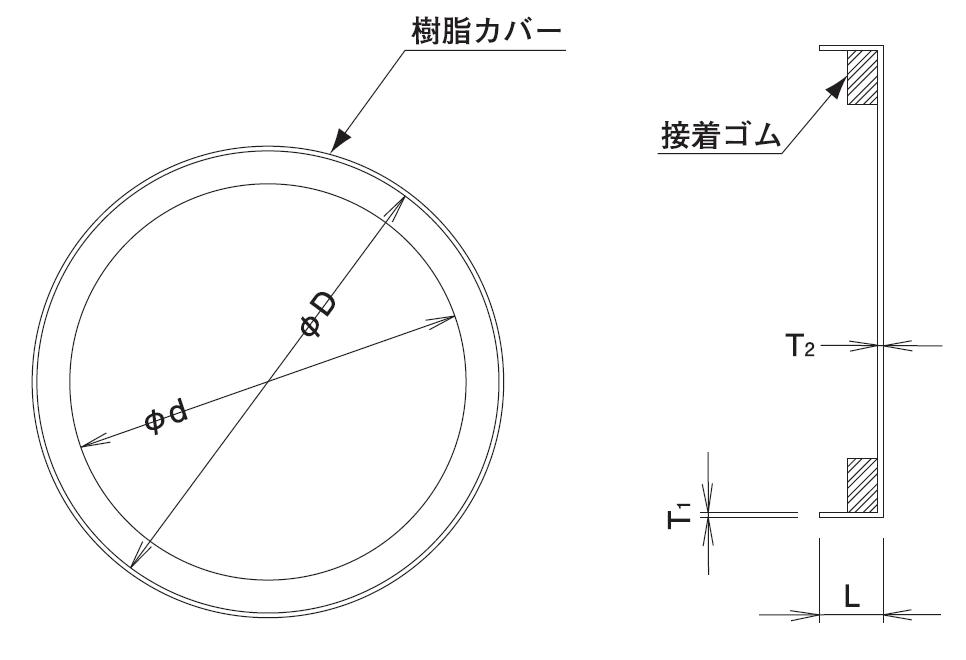

構造

寸法表

呼び径
(A)		 φD
(mm)		 φd
(mm)		 L
(mm)		 T1
(mm)		 T2
(mm)
20 27.3 18.5 6 0.5 0.7
25 34.1 24.5
32 42.8 32.6 7
40 48.7 38.6 1.0
50 60.6 49.9 8
65 76.4 64.9 10
80 89.2 76.7
100 114.4 101.3
125 139.9 126.8
150 165.3 150.2
200 216.4 199.7

ページ上部へ戻る

注意事項

  • 構造上、鋭利な箇所がございます。作業時には必ず手袋などを着用して安全に作業を行ってください。
