製品タイプ

タイプ	接続	ブレード	接液	最高使用温度(℃)
F1	フランジ	なし	PTFE	150
F2		あり
N1	ねじ込み	なし	PTFE ＋ SUS
N2		あり



フランジ接続タイプ

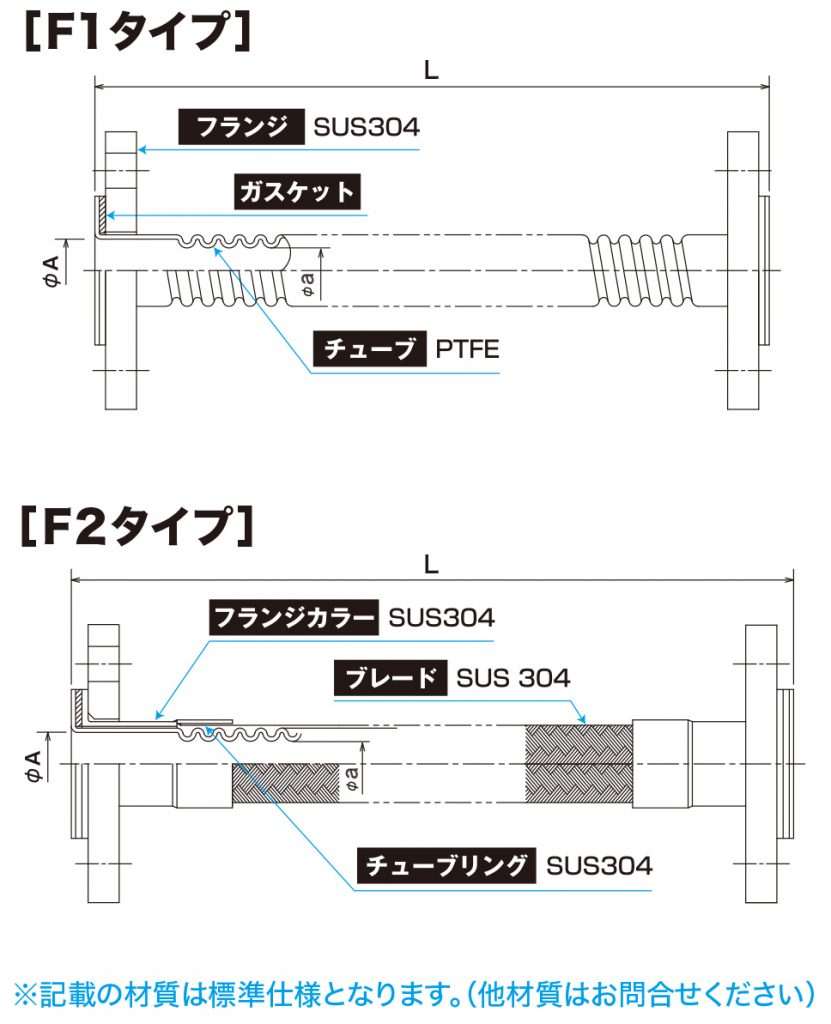

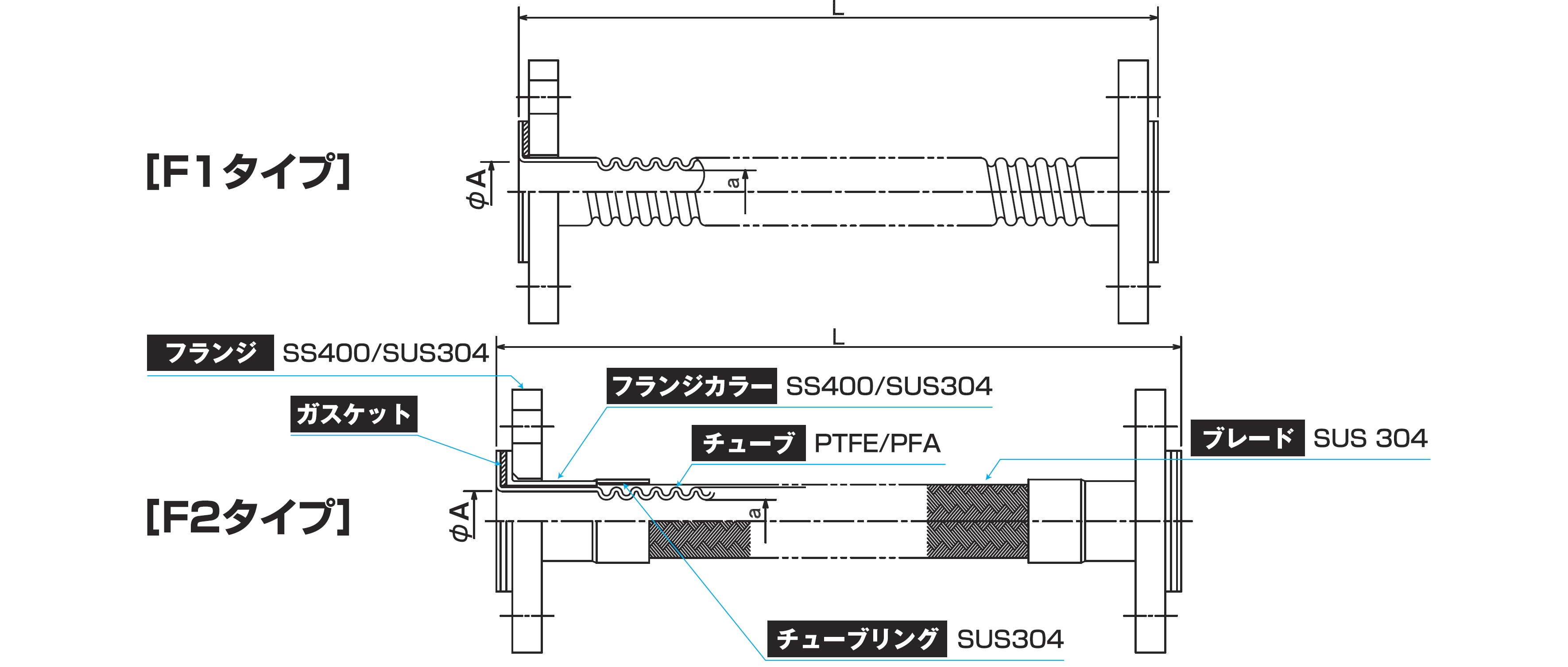

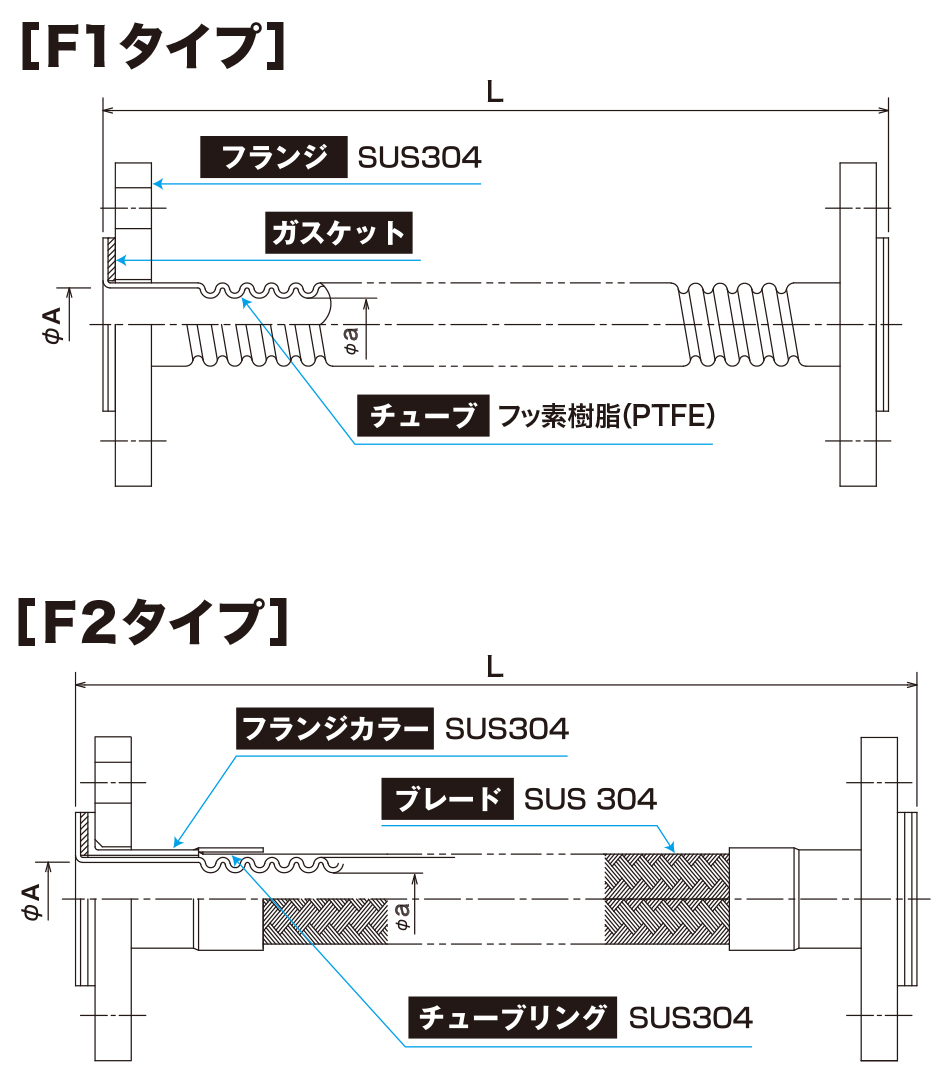

構造

本体寸法とL寸別偏心量

呼び径 (A)	本体寸法 (mm)		最高使用圧力(Mpa)		最小曲率半径(mm)	偏心量別L寸 (mm)					製作可能 最大L寸(m)
	φA	φa	F1     タイプ	F2    タイプ		50	100	200	300	400
15	15.0	11.6	0.2	1.0	25	250	300	400	500	600	15
20	19.0	19.5			55	400	500	700	900	1100
25	25.0	24.5			80	500	600	800	1000	1200
32	31.5	31.5			100
40	36.5	36.5			120	600	700	900	1100	1300	8
50	49.5	49.5			165		800	1000	1200	1400	5
65	62.5	62.5	0.1		230
80	73.5	73.5			260	700		1100	1300	1500	4
100	94.5	94.5			400		900	1200	1400	1600

●外装スプリング付・静電気防止タイプ・真空用も製作可能です。

●最短L寸についてはご相談下さい。

ページ上部へ戻る

ねじ込み接続タイプ

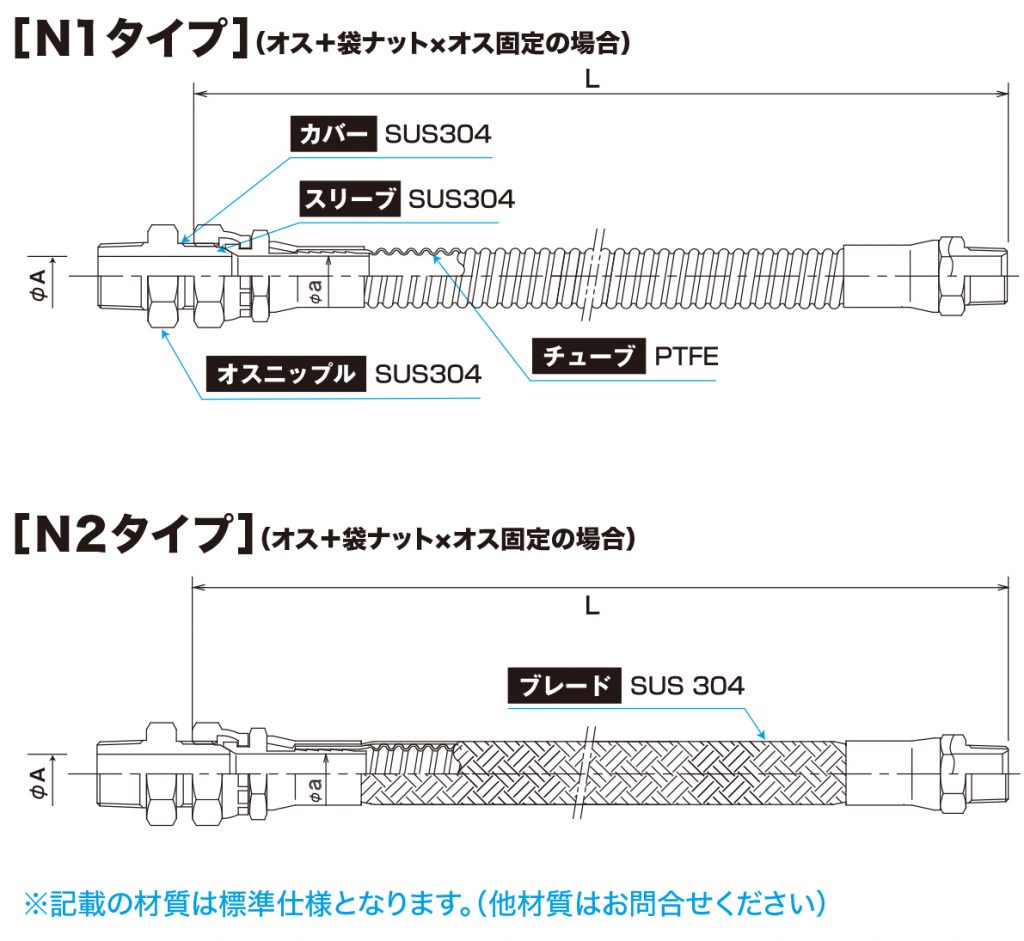

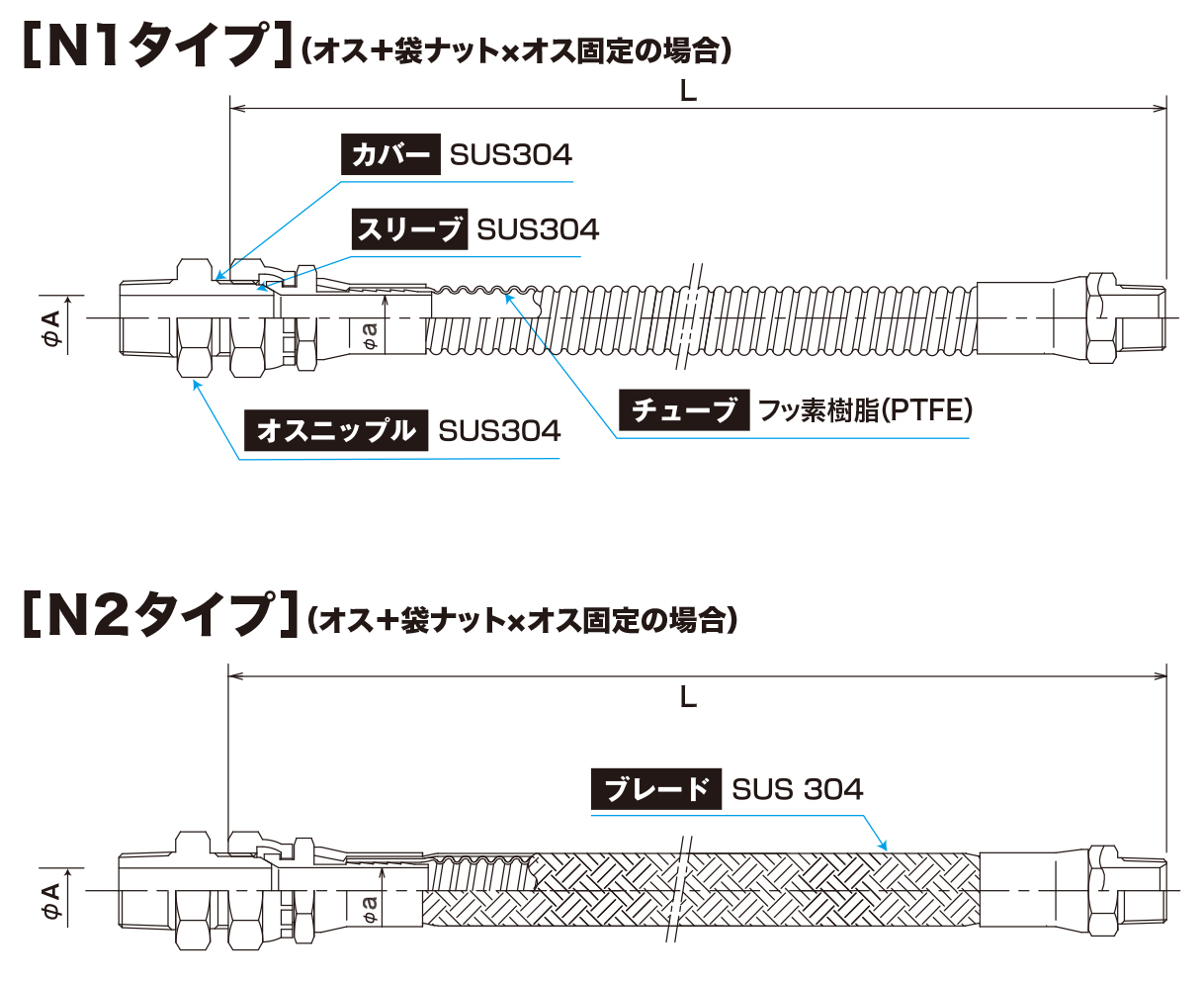

構造

本体寸法とL寸別偏心量

呼び径 (A)	本体寸法(mm)		最高使用圧力(Mpa)		最小曲率半径(mm)	偏心量別L寸(mm)					製作可能最大L寸(m)
	φA	φa	N1      タイプ	N2     タイプ		50	100	200	300	400
8	5.2	6.7	0.2	1.0	18	350	400	500	600	700	6
10	7.0	9.1			20
15	11.5	12.4			25
20	16.0	18.5			64	500	600	800	1000	1200	10
25	21.0	24.9			89	600		900	1100	1300
32	27.0	31.0			127	650	750	950	1150	1350
40	33.0	37.5			152	750	850	1050	1250	1450	8
50	44.5	48.0			200		950	1150	1350	1550	5

●外装スプリング付・静電気防止タイプ・真空用も製作可能です。

●最短L寸についてはご相談ください。

【N1タイプ・N2タイプの金具接続形式例】



ページ上部へ戻る

取扱い上のご注意

1. FLフレキシブルホースは取付けの際、引張応力、ネジレ、極端な曲げ（最小曲げ半径以下）を与えますと、金具とホース固定部分に不必要な力がかかり、充分にホースの性能が発揮されません。ここで良い例と悪い例について示します。



2. ご使用時、製品に添付の取扱説明書を必ずご参照ください。
3. 本製品は性能、品質改良の為、予告なく仕様を変更することがありますので、あらかじめご了承ください。
