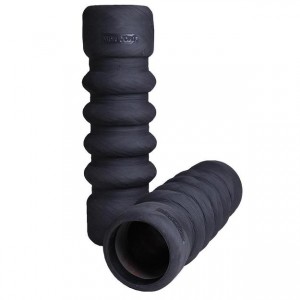

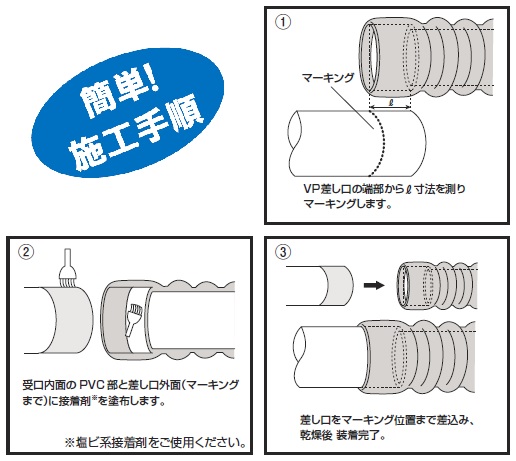

差込み接着の簡単施工
軟弱地盤の不等沈下対策、構造物と配管の縁切り、道路などの横断管路、水管橋の前後、マンホールの前後、配管の伸縮吸収
※標準品のゴム材質はEPDMゴムですが、NBRゴム・CRゴム・MTゴムでの製作も可能です。給水用(水道用資機材)にはMTゴム(耐塩素ゴム)をご使用ください。ゴム材質について詳しくはこちらの資料をご覧ください。

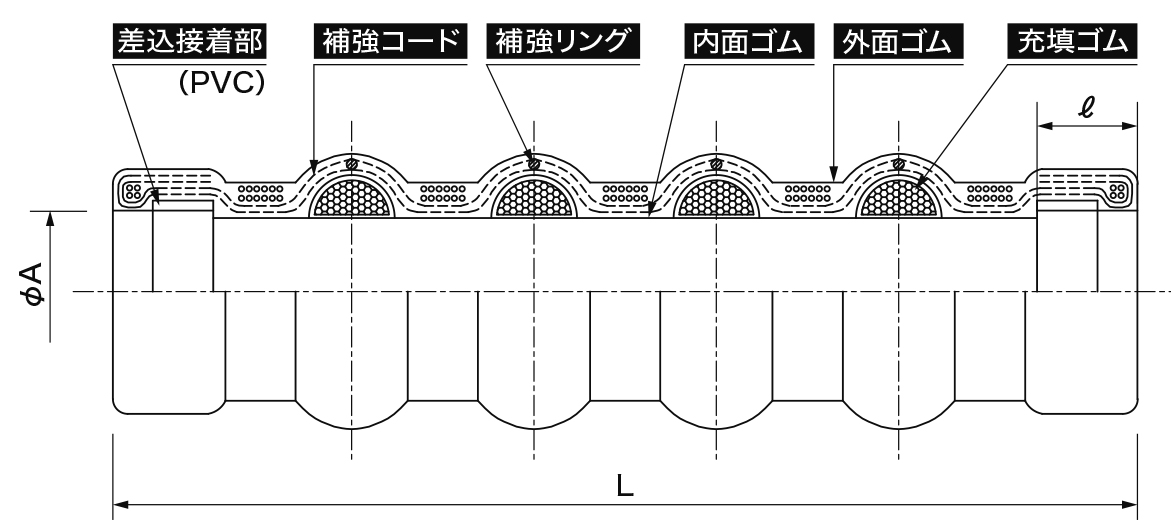

[単位:mm]
呼び径
(A)
|
φA | l | 100mm偏心用(4山) | 200mm偏心用(6山) | ||||||
---|---|---|---|---|---|---|---|---|---|---|
L | 許容
伸長量 |
許容
圧縮量 |
参考質量
(kg) |
l | 許容
伸長量 |
許容
圧縮量 |
参考質量
(kg) |
|||
50A | 60.8 | 50 | 500 | 40 | 50 | 2.2 | 650 | 60 | 70 | 3.0 |
65A | 76.6 | 60 | 2.8 | 3.6 | ||||||
80A | 89.6 | 65 | 3.4 | 4.1 | ||||||
100A | 114.7 | 75 | 5.0 | 6.0 | ||||||
125A | 140.9 | 90 | 600 | 7.2 | 700 | 8.2 | ||||
150A | 166.0 | 110 | 10 | 750 | 11 | |||||
200A | 217.4 | 130 | 16 | 18 | ||||||
250A | 268.6 | 700 | 19 | 850 | 22 | |||||
300A | 319.8 | 22 | 880 | 27 |
