アトムズカップリング KCタイプ

アトムズカップリング KCタイプ

カタログPDFをダウンロード

各種配管の水漏れの補修に

  • VPなどの軸方向の長めの亀裂にも対応可能です。
  • 管洗浄後の穴補修にも最適です。

適用管種を確認参考:トルクレンチ一覧

特長

  • 流体を止めずに補修可能です。
  • 作業性が良く、簡単に施工できます。
  • 適用範囲が広く、ダクタイル鋳鉄管や排水用鋳鉄管にも適用可能です。

適用管一覧

呼び径(A) KCタイプ
適用
管外径
KCタイプ適用可能管種
配管用炭素鋼鋼管
(JIS-G 3452)外径
ダクタイル鋳鉄管
(JIS-G 5526)外径
メカニカル排水用鋳鉄管
(JIS-G 5525)外径
硬質塩化ビニル管
(JIS-K 6741)外径
SGP DCIP CIP VP・VM・VU
50 57~63 60.5 58.0 60.0
65 73~79 76.3 76.0
80 83~93 89.1 93.0 83.0 89.0
100 108~118 114.3 118.0 108.0 114.0
125 132~142 139.8 134.0 140.0
150 159~169 165.2 169.0 159.0 165.0
200 205~225 216.3 220.0 211.0 216.0
250 265~285 267.4 271.6 266.0 267.0
300 314~334 318.5 322.8 316.0 318.0
350 355~375 355.6 374.0 370.0
400 406~426 406.4 425.6 420.0
450 455~485 457.2 476.8 470.0
500 505~535 508.0 528.0 520.0
600 605~635 609.6 630.8 630.0



ページ上部へ戻る

取付け手順


(1)止水しなくても補修できますが、人体などに危険な流体の場合、止水を行ってから取付けを行ってください。

(2)ボルトをブラケットから外し、損傷箇所がカップリングの中心に来るように被せます。

(3)中央のナットから交互に均一に締付けてください。30分後に増締めをしてください。標準締付トルク値で止水できない場合、管の破損に注意してさらにトルク値を上げて締付けてください。

ページ上部へ戻る

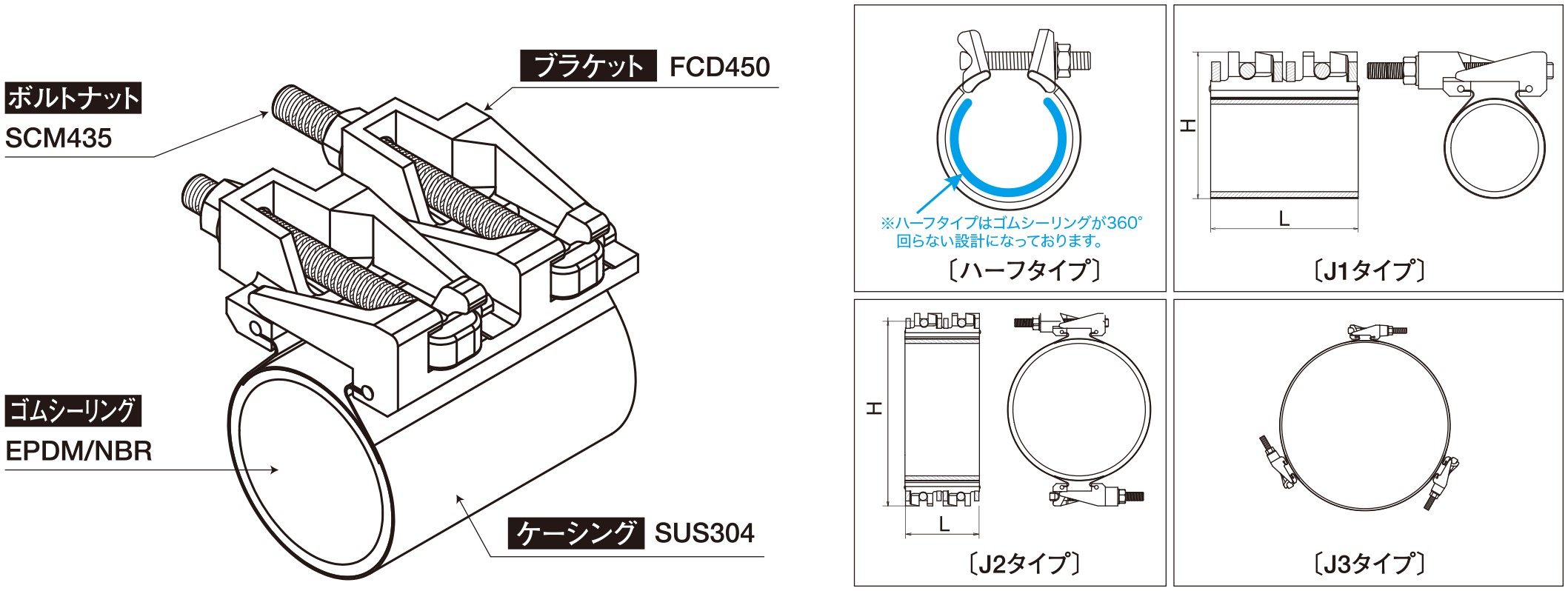

構造

ページ上部へ戻る

寸法表

呼び径(A) 適用管外径(mm) L(mm) H(mm) ボルト×本数 タイプ ボルト締付トルク値(N・m) 最高使用圧力(MPa) 重量(Kg)
50 57~63 150 (90)※ M10×2 ハーフ 30~40 1.0 1.0
65 73~79 150 (105) M10×2 1.1
80 83~93 150 (145) M16×2 J1 60~80 3.2
300 M16×4 6.6
100 108~118 150 (172) M16×2 3.4
300 M16×4 6.9
125 132~142 150 (194) M16×2 70~90 3.6
300 M16×4 7.2
150 159~169 150 (221) M16×2 3.6
300 M16×4 7.4
200 205~225 150 (322) M16×2 J2 6.8
300 M16×4 13.4
250 265~285 150 (382) M16×2 7.0
300 M16×4 13.9
300 314~334 150 (431) M16×2 80~100 0.6 7.4
300 M16×4 14.8
350 355~375 150 (471) M16×2 0.4 7.4
300 M16×4 14.9
400 406~426 150 (522) M16×2 7.6
300 M16×4 15.5
450 455~485 150 (530) M16×2 J3 8.4
300 M16×4 16.8
500 505~535 150 (578) M16×2 0.3 11.6
300 M16×4 22.1
600 605~635 150 (681) M16×2 0.2 12.1
300 M16×4 24.2

※( )内の寸法は、ナットの締付け程度により異なるため参考値となります。

ページ上部へ戻る

注意事項

  • 最高使用圧力:上表通り
  • 使用温度範囲:-20℃~80℃(EPDMの場合)
  • KCタイプは構造上鋭利な箇所がございます。必ず軍手などを着用して作業を行ってください。

ページ上部へ戻る
