株式会社アトムズトップページホーム > 製品案内|防振・フレキシブル継手 > A・DRジョイント

露出配管用排水ジョイント

A・DRジョイント

防振・フレキシブル継手 A・DRジョイント

カタログPDFをダウンロード

配管用炭素鋼管、硬質塩化ビニル管、その他鋼管と近似外径の配管に(汚水・雨水など)

【在庫がなくなり次第販売終了となります】

  • 安心・キレイ・安価な樹脂製排水ジョイント
  • バンド締めで施工が簡単
  • 液溜まりの心配が不要な内面フラット

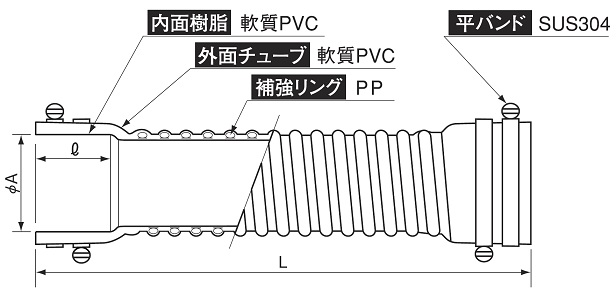

構造

ADR-kouzouADR-kouzou

寸法

【在庫がなくなり次第販売終了となります】

呼び径
(A)
カフス部寸法 L寸別許容偏心量 付属平バンド
(個)
φA 300L 400L 500L
50 61 40 20 25 30 2
65 77 50 15 20 25
80 90 55 15 20 25
100 115 80 15 20 4

0のサイズは販売終了になっております。

ページ上部へ戻る

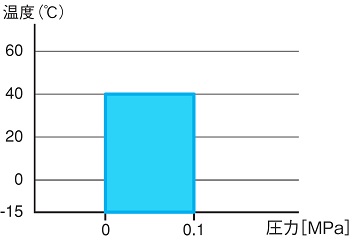

使用範囲

ADR-hani

ページ上部へ戻る

取扱い上のご注意

  1. 当製品は埋設用にはご使用になれません。
  2. 当製品に配管荷重・引張り応力などがかからぬよう配管支持固定を行ってください。
  3. 相手配管のバリ、キズや凹凸などはヤスリなどで滑らかにしてください。接着剤をお使いになればシール機能は向上します。その際は塩ビ系接着剤をご使用ください。
    ※溶剤系接着剤は使用しないでください。
  4. ご使用時、製品に添付の取扱説明書を必ずご参照ください。
  5. 本製品は性能、品質改良の為、予告なく仕様を変更することがありますので、あらかじめご了承ください。
