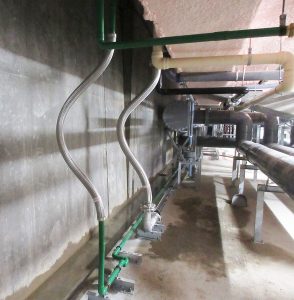

特長

●流体　各種医療用ガス（酸素、亜酸化窒素、治療用空気、吸引、窒素、駆動用空気、余剰麻酔ガス、

二酸化炭素、非治療用空気）

●偏心量　700mm

●設計圧力　1.0MPa

●施工方法　立て1本タイプ

●接合方法　ろう付け接続（10A～40Ａ)、フランジ接続（50A～100A）

構造

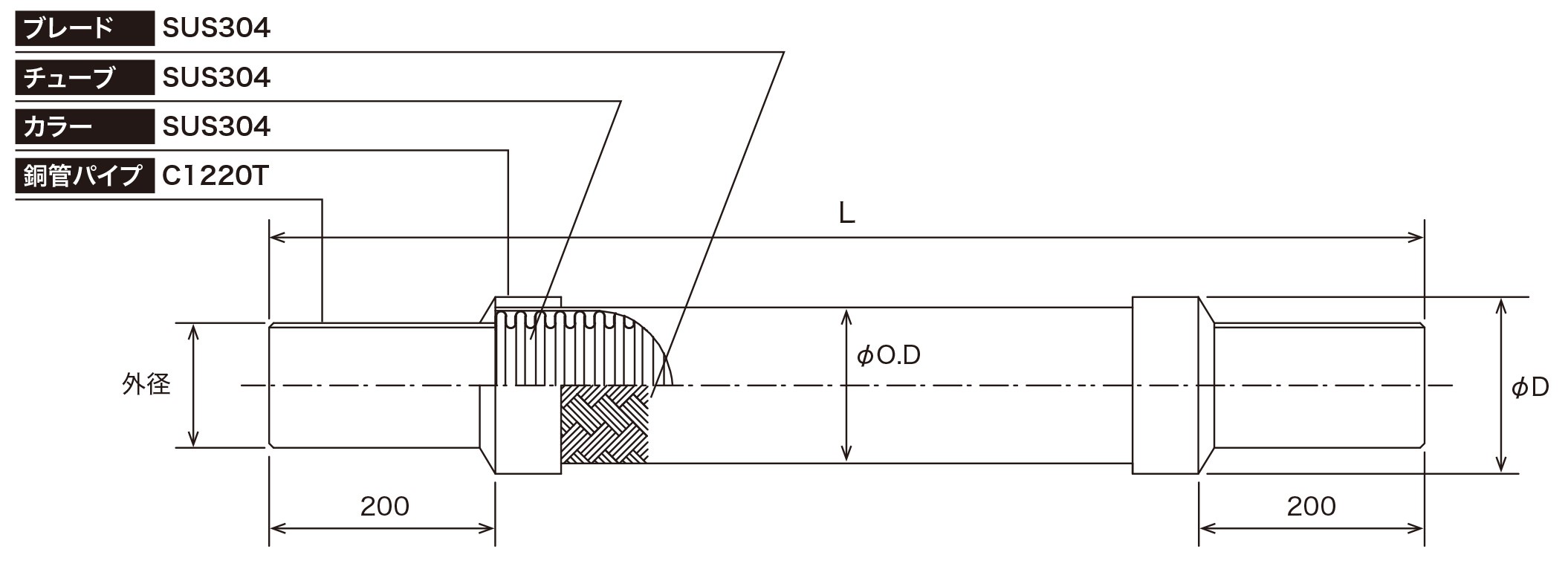

【ろう付け接続】  10A～40A

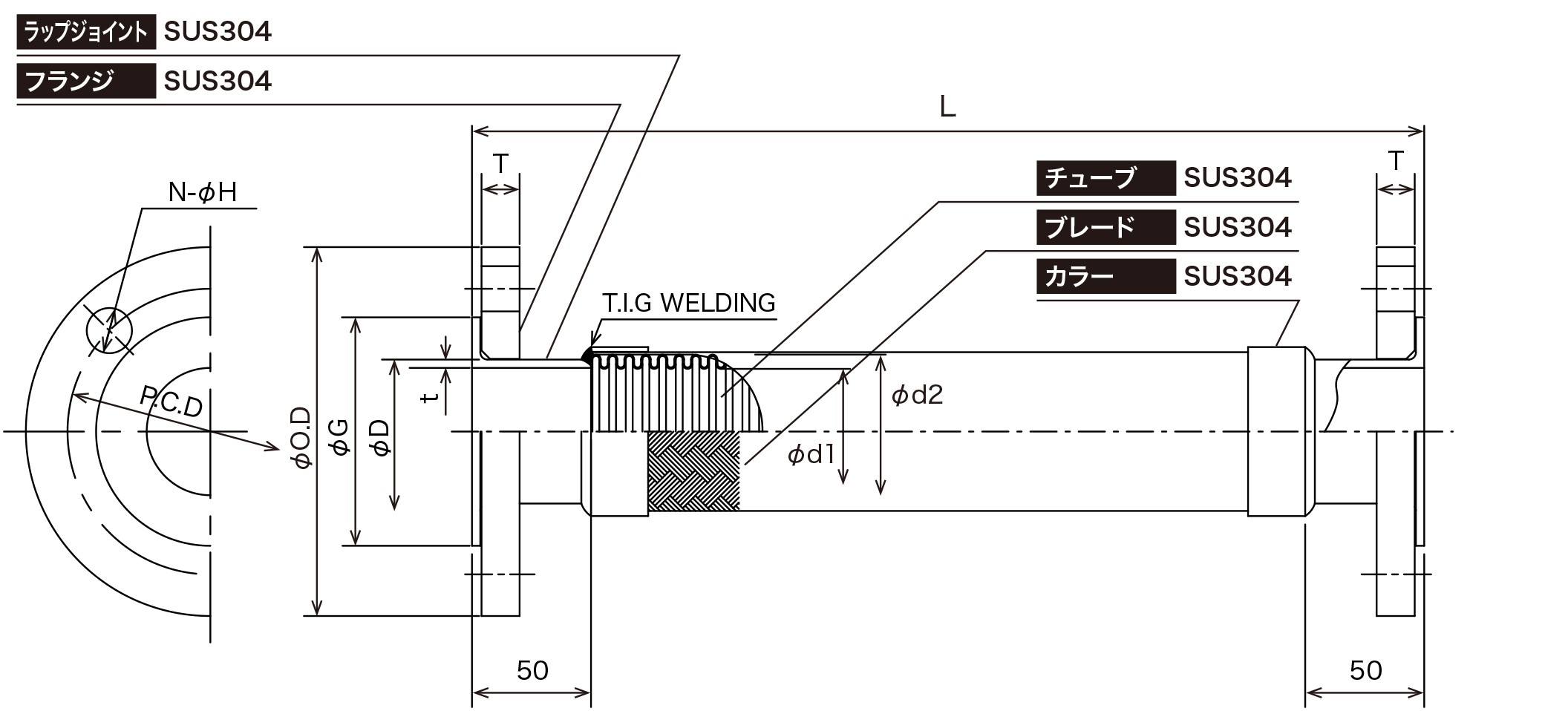

【フランジ接続】  50A～100A

ページ上部へ戻る

寸法表

【ろう付け接続】  10A～40A                                                                                          単位：mm

呼び径	銅管外径	φO.D	φD	L	取付寸法	許容偏心量	最高使用圧力(MPa)
10A	12.70	19.7	22.0	1900	1700	700	1.0
15A	15.88	25.2	27.1
–	19.05	31.2	33.0
20A	22.22
25A	28.58	38.2	41.4
32A	34.92	46.2	50.5
40A	41.28	55.2	60.0

【フランジ接続】  50A～100A

呼び径	チューブ			ラップ			フランジ				L	取付寸法	許容偏心量	最高使用圧力(MPa)
	d1	d2	板厚	G	D	t	O.D	P.C.D	T	N-φH
50A	52.6	61.5	0.35	96	60.5	2.8	155	120	16	4-19	1900	1700	700	1.0
65A	66.0	77.0	0.40	116	76.3	3.0	175	140	18
80A	75.0	91.3		126	89.1		185	150		8-19
100A	101.0	120.4	0.50	151	114.3		210	175

ページ上部へ戻る

施工上の注意事項

1. 製品に損傷が無いか施工前にご確認ください。
2. 製品は脱脂処理のうえ袋詰めをして、密閉された状態で出荷しております。そのため、開封後の取り扱いには十分ご注意ください。
3. 製品の周辺には、作動を妨げるような障害物を設置しないでください。
4. 製品ににねじれや曲がりが無いように施工してください。
5. 製品と配管をろう付けにより接続する際には、製品本体のろう付け部に熱が伝わらないように、ぬれ雑巾を被せるなどの熱養生を施してください（10A～40A）。
6. 製品両端の固定位置は、変位を吸収するうえで特に重要となるため、十分に留意してください。
7. 固定金具（ダウンストッパー）を施工する際には、固定金具の全周にろう材がまわるよう注意してください。全周で確実にまわっていないと、応力による割れ等を発生させる危険があります。

ページ上部へ戻る

保管上の注意事項

1. 製品に損傷を与えないよう充分にご注意ください。
2. 製品は、曲がった状態で保管しないようご注意ください。
3. 冷暗所に保管し、直射日光を避けてください。
4. 製品内部に水分が入らないようご注意ください。腐食の要因となります。
