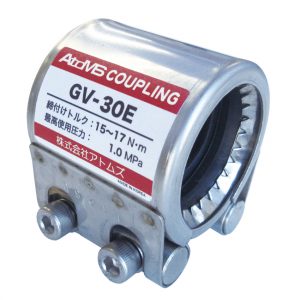

アトムズカップリング GVタイプ

アトムズカップリング GVタイプ

カタログPDFをダウンロード

小口径のVP管・HI-VP管の接続に

GR・FX・FZタイプが使用出来なかった「小口径の塩ビ管」専用です。

★給湯配管にはご使用になれません。

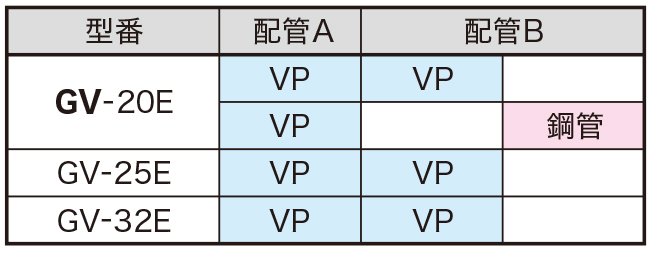

VP20用は、VPVPVP鋼管のどちらにも接続可能です。(但し、SU管にはご使用になれません)

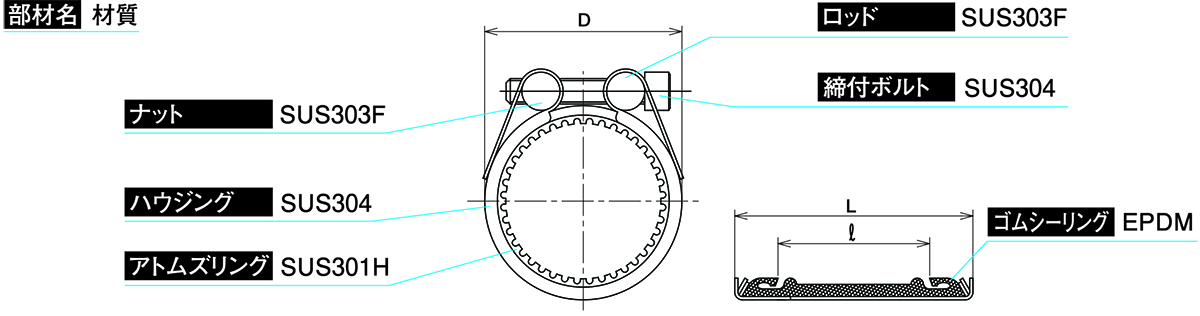

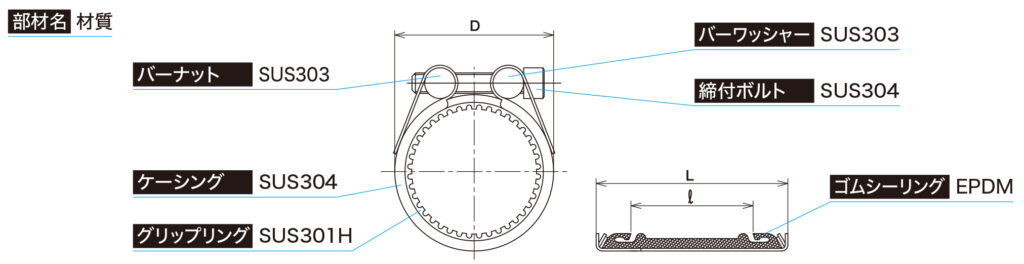

構造



寸法表



VP管

呼び径

鋼管

呼び径

ハウジング ゴムシーリング
ℓ(mm)
ボルト
呼び径
六角棒
サイズ
(mm)
ボルト締付
トルク値
(N・m)
最高使用圧力
(MPa)
偏角
(度)
質量
(kg)
VP管

適用管外径(mm)

鋼管

適用管外径(mm)

D

(mm)

L

(mm)

VP20 20A 26.0 27.2 40.7 60 28 M8 6 5~7 1.0 ±2 0.29
VP25 32.0 45.5 0.31
VP30 38.0 51.5 15~17 0.33

※VP20用は鋼管との接続にもご使用になれます。

ページ上部へ戻る

注意事項

  • 最高使用圧力:1.0MPa
  • 使用温度範囲:-20℃~90℃
