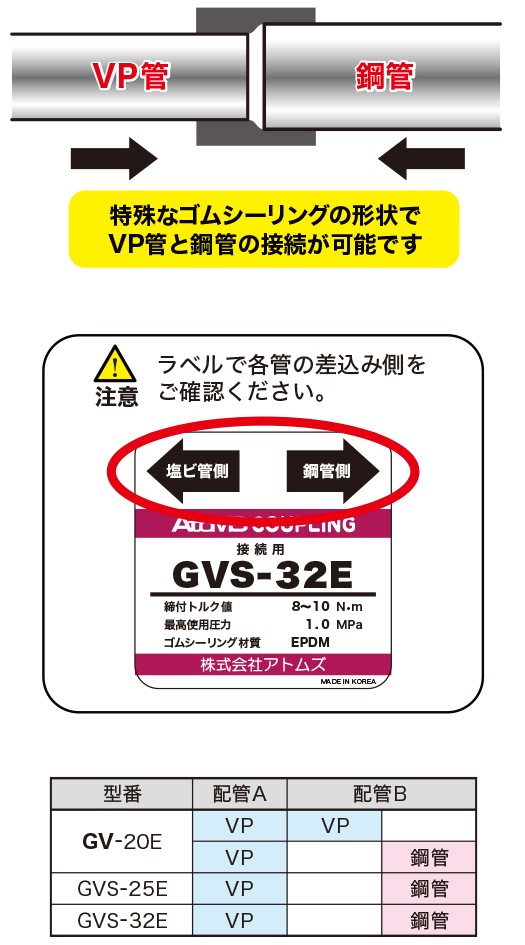

VP管と鋼管の接続用に
『GVSタイプ』をご使用いただくと、外径の違うVP管と鋼管を簡単に接続することが出来ます。
★給湯配管にはご使用になれません。
※20AはGVタイプで、VP＋VP、VP＋鋼管のどちらにも接続可能です。（但し、SU管にはご使用になれません）

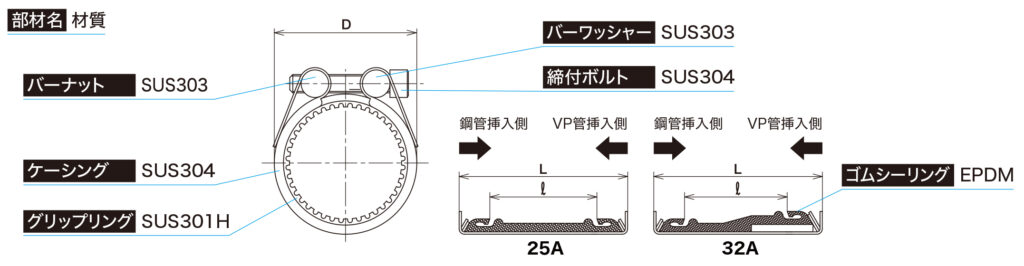

| VP管呼び径 | 鋼管 呼び径 | ハウジング | ゴムシー
リング |
ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト締付 トルク値 (N・m) |
最高使用圧力 (MPa) |
偏角 (度) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VP管
適用管外径(mm) |
鋼管
適用管外径(mm) |
D (mm) | L (mm) | |||||||||
| VP25 | 25A | 32.0 | 34.0 | 50.1 | 60 | 28 | M8 | 6 | 5～7 | 1.0 | ±2 | 0.31 |
| VP30 | 32A | 38.0 | 42.7 | 62.1 | 8～10 | 0.36 | ||||||
※VP20と鋼管20Aの接続はGVタイプのVP20用をご使用ください。
