合成ゴム製2山防振継手

Wフレックス

防振・フレキシブル継手 Wフレックス

カタログPDFをダウンロード

空調用循環ポンプ廻り、海水・工業用水・冷却水など、各種配管の防振用・変位吸収用

  • 防振性能抜群

★国土交通省防振継手適合品
★空気調和衛生工学会規格適合品

※フランジは「ルーズフランジ」です。

※標準品のゴム材質はEPDMゴムですが、NBRゴム・CRゴムでの製作も可能です。

※給水・給湯・プール水・油などの流体には使用できません。給水用にはアトムジョイント(MTゴム品)またはTRフレックスをご使用下さい。

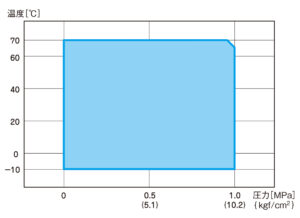

使用範囲



















※PVCフランジでご使用いただく場合の圧力はお問合せください。

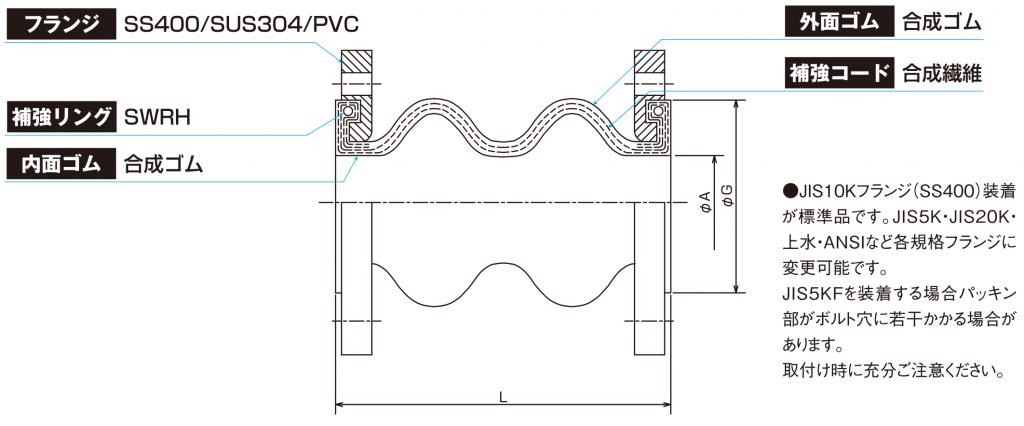

構造

  • JIS10Kフランジ(SS400)装着が標準品です。JIS5K・JIS20K・上水・ANSIなど各規格フランジに変更可能です。JIS5KFを装着する場合パッキン部がボルト穴に若干かかる場合があります。取付け時に十分ご注意ください。

ページ上部へ戻る

寸法・許容変位量

呼び径
(A)
本体寸法(mm) 許容変位量(mm) 取付時寸法許容量(mm) 取付用ボルト寸法
L φA φG t 偏心 伸長 圧縮 偏角(°) 偏心 伸長 圧縮 偏角(°)
20 120 23 61 14 15 10 15 20 3 3 3 10 M12×55L
25 M16×60L
32 175 37 69 16 20 20 30 4
40
50 48 86
65 63 106 18 M16×65L
80 73 116
100 225 98 150 25 15 30
125 122 180 20 M20×75L
150 147 209 22 M20×80L
200 325 194 260 30 20 40 6
250 246 320 24 M22×90L
300 294 367
  1. 取付け時寸法許容値は、許容変位量に含みます。
  2. 許容変位量は、単独変位の最大値です。伸長・偏心・偏角が同時に発生する場合(複合変位)は、下式の範囲内でご使用下さい。

ページ上部へ戻る

取扱い上のご注意

  1. Wフレックスは、給水・給湯・プール水・油などの流体にはご使用になれません。給水用にはアトムジョイント(MTゴム品)またはTRフレックス(テフロン内装合成ゴム製防振継手)をご使用下さい。
  2. ご使用時は、取扱説明書を必ずご参照ください。
  3. 本製品は性能、品質改良の為、予告なく仕様を変更することがありますので、あらかじめご了承ください。
