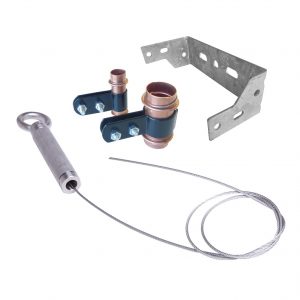

固定/支持金具

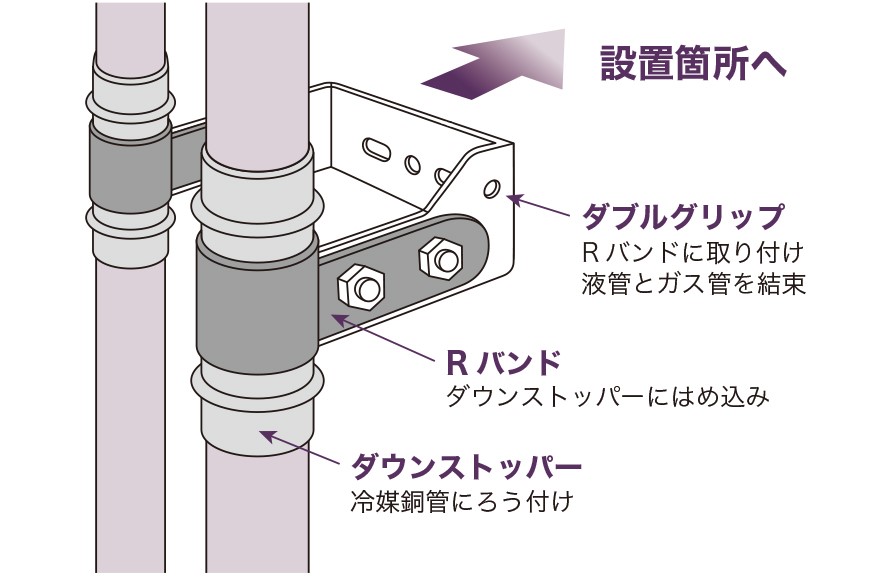

●レフリックスをご使用の際は必ず固定金具による固定点を設けて下さい。

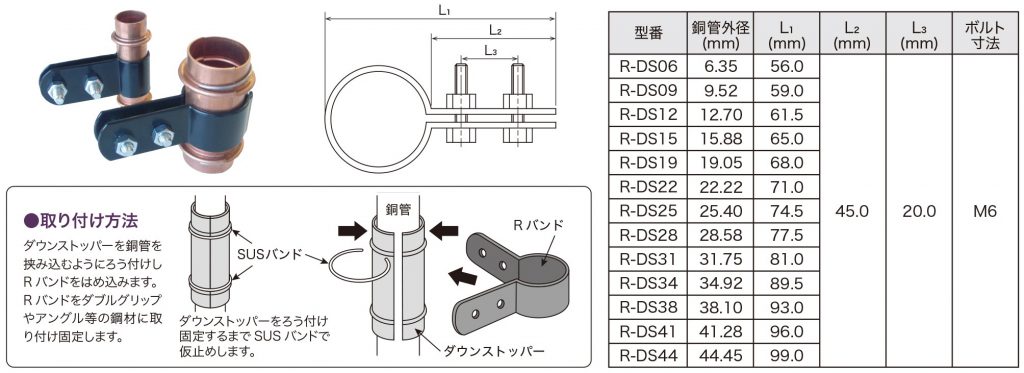

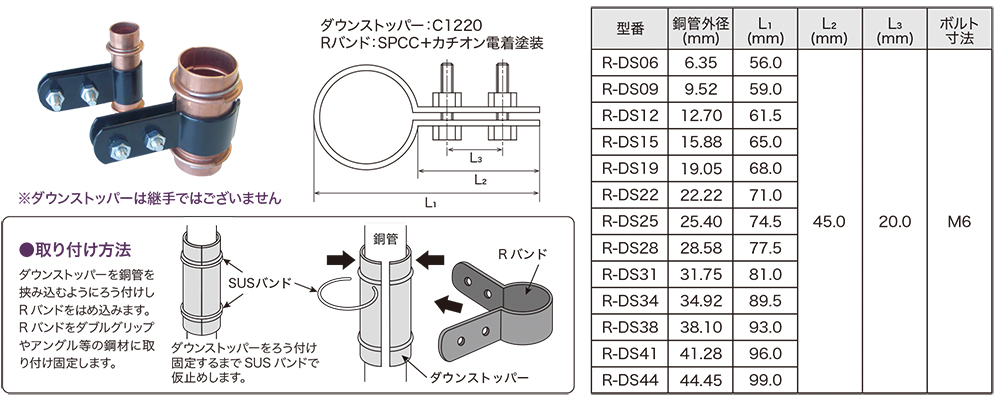

ダウンストッパー＋Rバンドセット



【付属品】ボルト・ナット（SS400＋ユニクロめっき）各2個、SUSバンド2個

※ボルト・ナットは屋外設置の場合は溶融亜鉛めっきをご指定ください。



ダブルグリップ

※ダウンストッパーは各サイズ共通でご使用になれます。

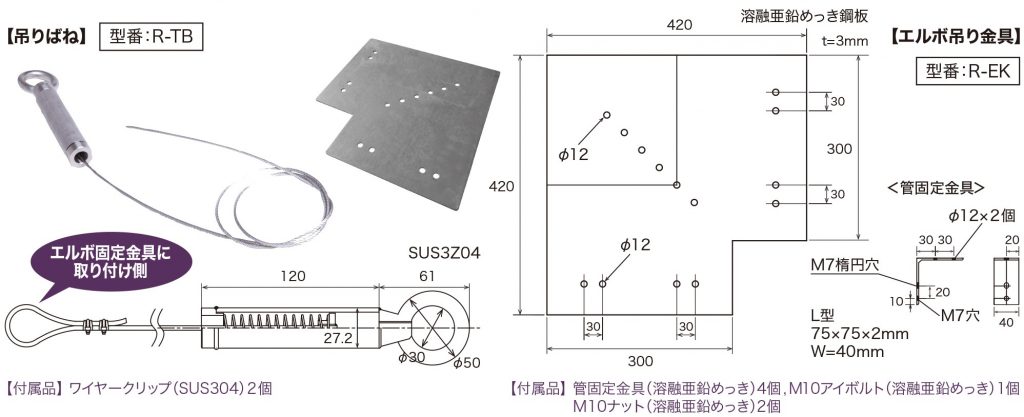

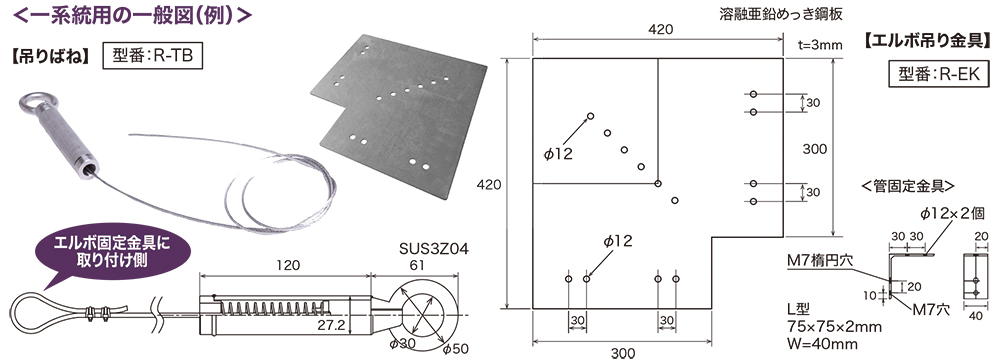

吊り金具・吊りばね

【吊りばね付属品】ワイヤークリップ（SUS304）2個

【エルボ吊り金具付属品】管固定金具（溶融亜鉛めっき）4個、M10アイボルト（溶融亜鉛めっき）1個、M10ナット（溶融亜鉛めっき）2個

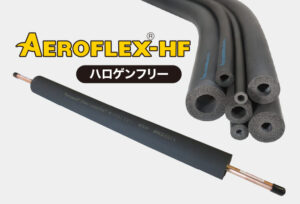

保温材

レフリックス用保温材

鋼管外径	ブレード外径 (φO.D)	適用保温材
		内径	保温厚 （10mm相当）	型番	内径	保温厚 （20mm相当）	型番
6.35	12.7	13	13.0	R-HFM13013	13	25.0	R-HFM25013
9.52	16.7	16		R-HFM13016	16		R-HFM25016
12.70	20.1	19		R-HFM13019	19		R-HFM25019
15.88	27.2	25		R-HFM13025	25		R-HFM25025
19.05	31.9	32		R-HFM13032	32		R-HFM25032
22.22
25.40	39.7	38		R-HFM13038	38		R-HFM25038
28.58
31.75	47.0	45		R-HFM13045	45		R-HFM25045
34.92
38.10	57.2	57		R-HFM13054	54		R-HFM25054
41.28
44.45

※使用現場での環境条件により、保温材厚を選定して下さい。
※ポリエチレン系保温材を使用することも可能です。但し、上表のφO.Dを考慮して、内径を選定して下さい。

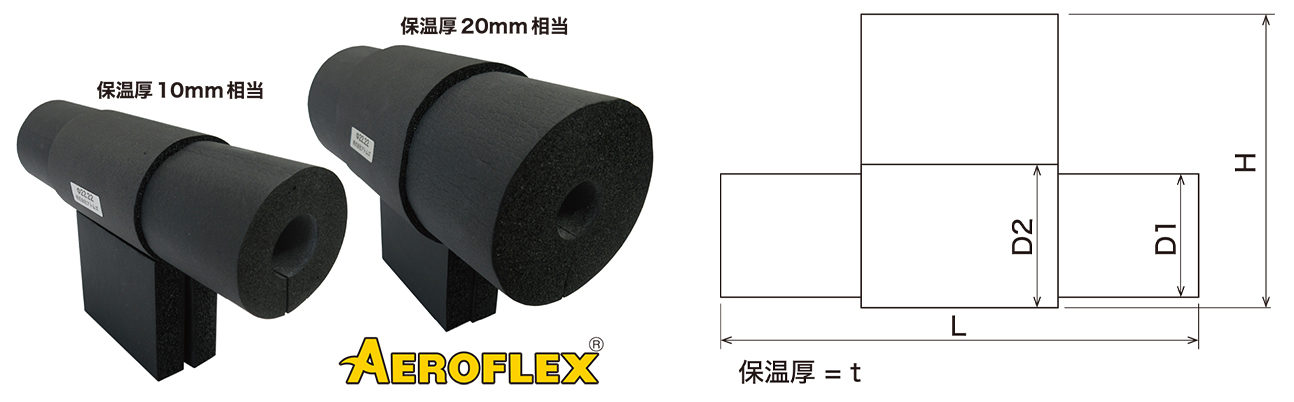

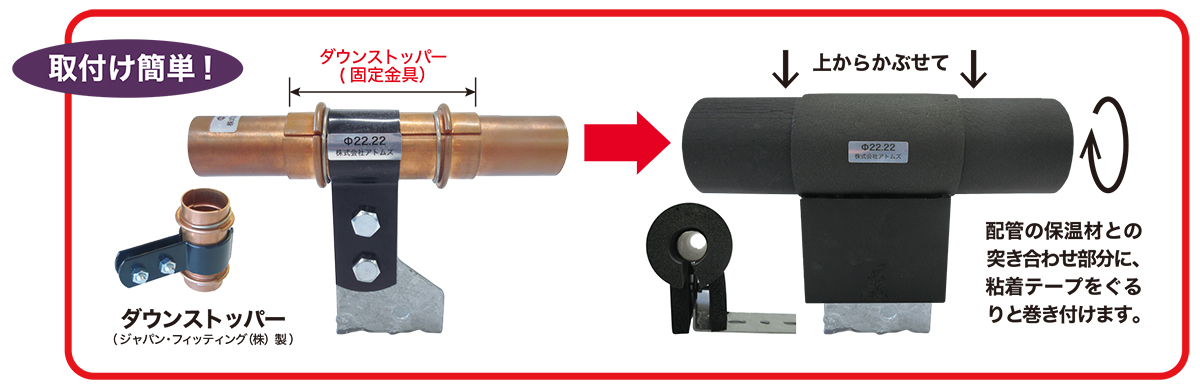

ダウンストッパー用保温材

鋼管外径	保温厚 （10mm相当）						保温厚 （20mm相当）
	t	L	D1	D2	H	型番	t	L	D1	D2	H	型番
6.35	13	170	32	32	87	R-DSH-06-1	25	170	56	56	101	R-DSH-06-2
9.52			32	36	91	R-DSH-09-1			56	60	105	R-DSH-09-2
12.70			36	39	94	R-DSH-12-1			60	63	108	R-DSH-12-2
15.88			39	42	97	R-DSH-15-1			63	66	111	R-DSH-15-2
19.05			42	45	100	R-DSH-19-1			66	69	114	R-DSH-19-2
22.22			45	48	103	R-DSH-22-1			69	72	117	R-DSH-22-2
25.40			48	51	106	R-DSH-25-1			72	75	120	R-DSH-25-2
28.58			51	54	109	R-DSH-28-1			75	78	123	R-DSH-28-2
31.75			54	58	113	R-DSH-31-1			78	82	127	R-DSH-31-2
34.92			61	64	124	R-DSH-34-1			85	88	138	R-DSH-34-2
38.10			64	68	128	R-DSH-38-1			88	92	137	R-DSH-38-2
41.28			68	71	131	R-DSH-41-1			92	95	145	R-DSH-41-2
44.45			71	77	137	R-DSH-44-1			95	101	151	R-DSH-44-2

ページ上部へ戻る

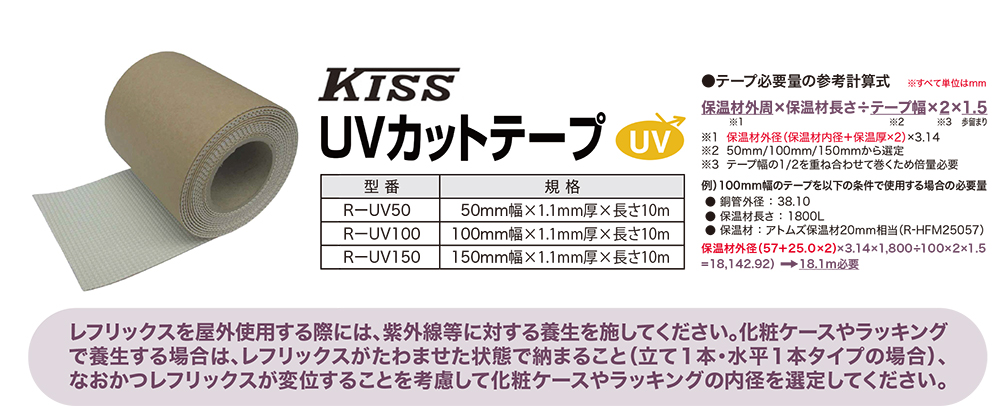

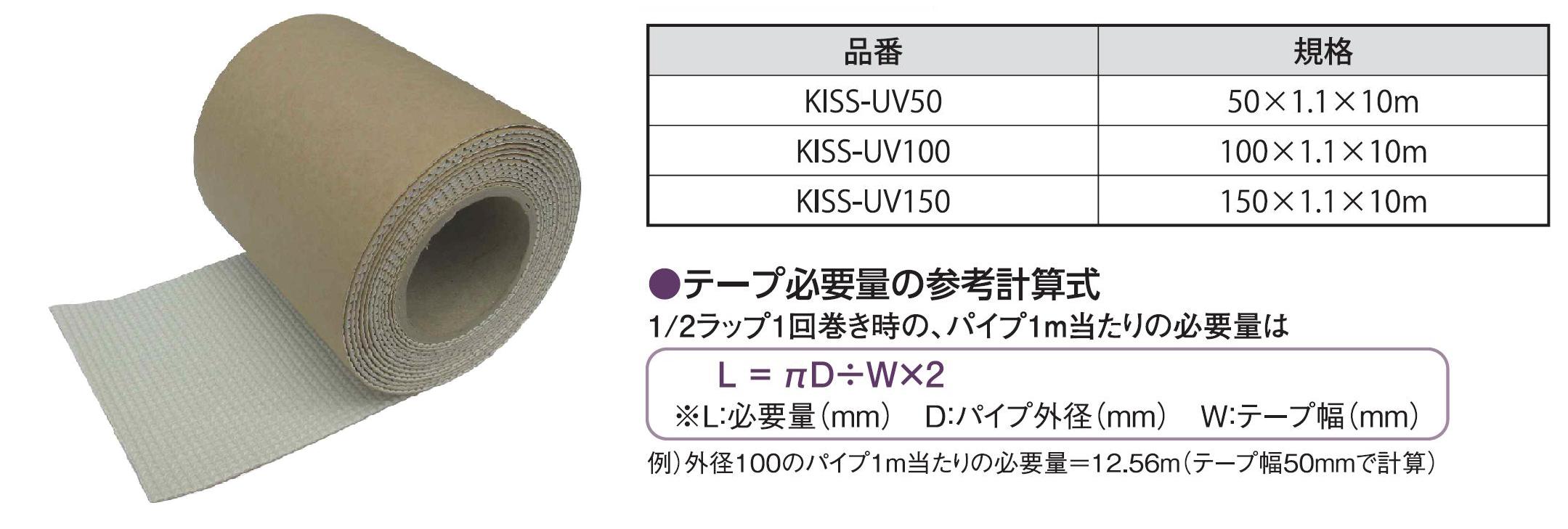

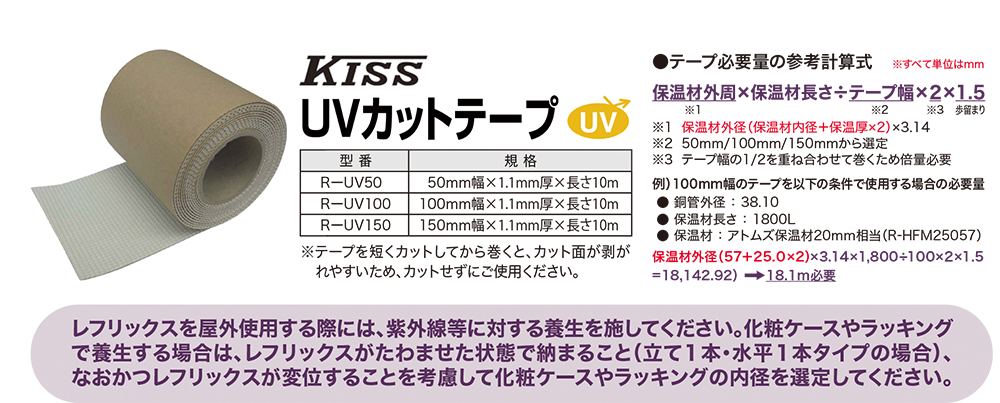

高耐候性テープ

●屋外配管の保温材紫外線対策に

ページ上部へ戻る

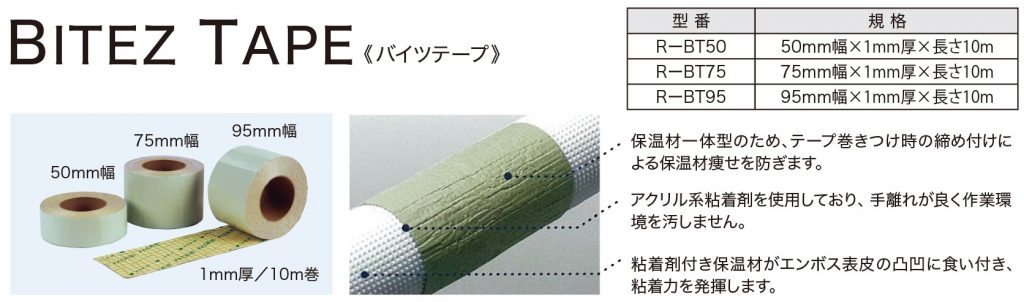

保温材接続テープ

●多層構造で隙間の発生を防ぎ、接続部の結露を防止
