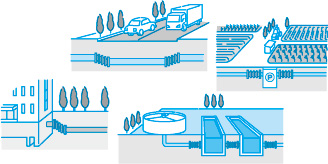

用途

• 軟弱地盤の不等沈下対策
• 構造物と配管の縁切り
• 道路などの横断管路
• 水管橋の前後
• マンホールの前後
• 配管の伸縮吸収

構造　※埋設用



ページ上部へ戻る

仕様

偏心量	埋設区分	圧力区分
		区分	最高使用圧力(MPa{kgf/c㎡})
20mm偏心用 50mm偏心用 100mm偏心用 200mm偏心用 300mm偏心用 400mm偏心用	埋設用 露出用 露出用負圧対策品	低圧用	0.5{5.1}
		高圧用	1.0{10.2} （300mm,400mm偏心用はご相談ください）

※負圧適用範囲：-0.1MPa（-760mmHg）（埋設用及び露出用負圧対策品の場合）

• フランジ規格：JIS10K・JIS5K・水協F 他
• フランジ材質：SS400・SUS304 他
• フランジ仕上げ（SS400の場合の標準仕様）

露出用：溶融亜鉛めっき+ローバル塗装

埋設用：溶融亜鉛めっき+ノンタールエポキシ樹脂塗装

• 土被り3m+車重量25tの外圧を標準としています。（埋設用）
• 負圧が想定される場合、露出用の通常品はご使用になれません。負圧対策品をご指定下さい。

※L寸法の指定、ゴム材質の変更、フランジの特殊規格及び特殊材質等による製作など、

お気軽にご相談ください。

ページ上部へ戻る

寸法・許容変位量

呼び径(A)	20mm偏心（1山）			50mm偏心（2山）			100mm偏心（3山）			200mm偏心（4山）
	L  寸	許容 伸長量	許容 圧縮量	L  寸	許容 伸長量	許容 圧縮量	L  寸	許容 伸長量	許容 圧縮量	L  寸	許容 伸長量	許容 圧縮量
20	150	15	20	250	30	45	350	40	60	450	50	70
25
32
40
50
65
80		20		300
100
125
150	200						500			600
200
250
300							550			650
350		25	30	350	40	50		50	70		60	80
400
450	250
500
550				400
600
700							650			750
800	300
900
1000				450			700			800
1100
1200
1350

• 各変位（偏心・伸長・圧縮）は、許容変位量の範囲でご使用下さい。
  表中の許容変位量は、単独変位の場合です。複合変位の場合は各許容変位量は低下します。
• 300mm偏心・400mm偏心につきましてはお問い合わせください。

ページ上部へ戻る

取扱い上のご注意

• 製品に同封されている取扱説明書をご参照の上、お取扱いくださいますようお願い致します。
• 本製品は性能・品質改良のため、予告なく仕様を変更することがあります。
