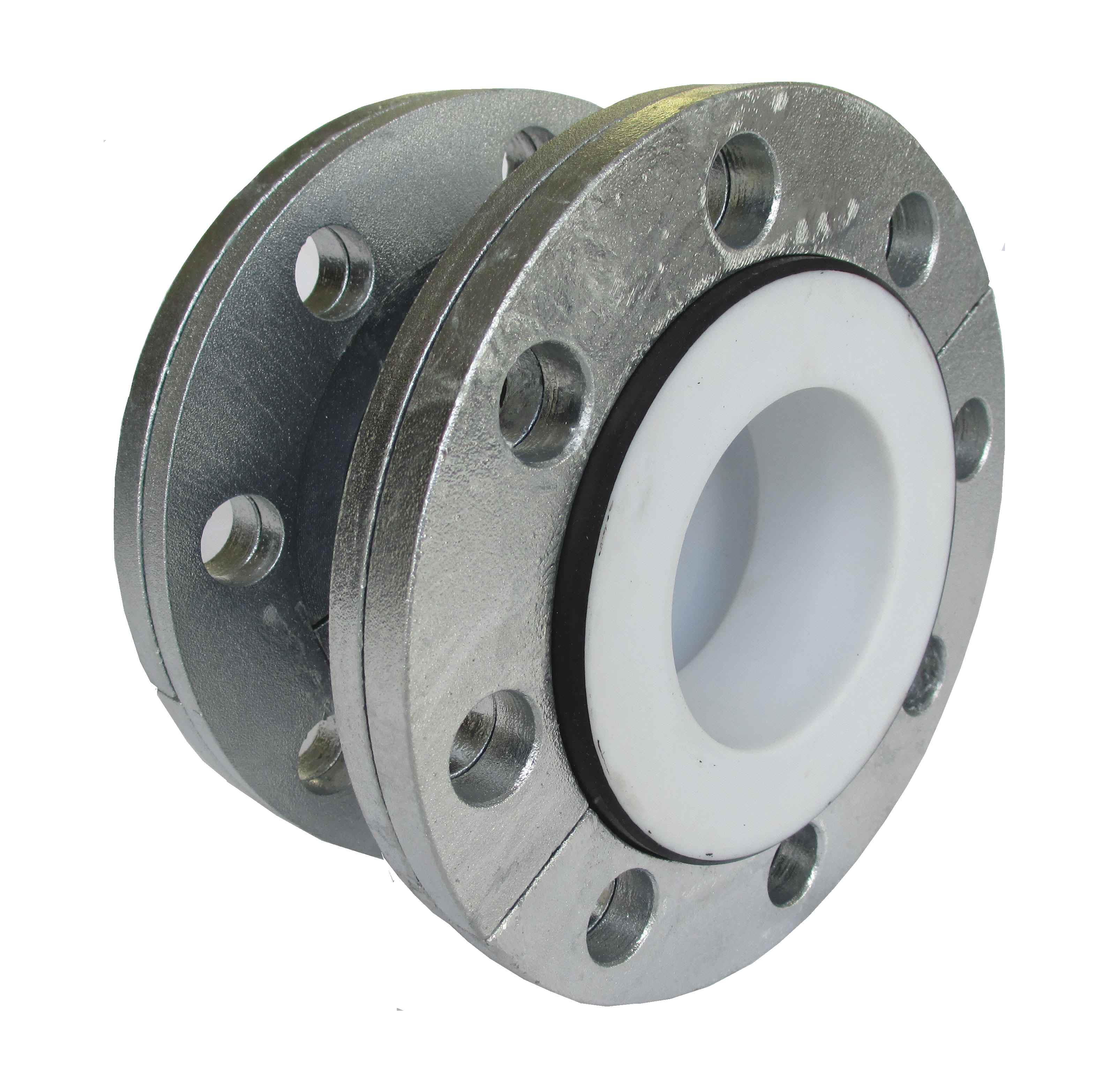

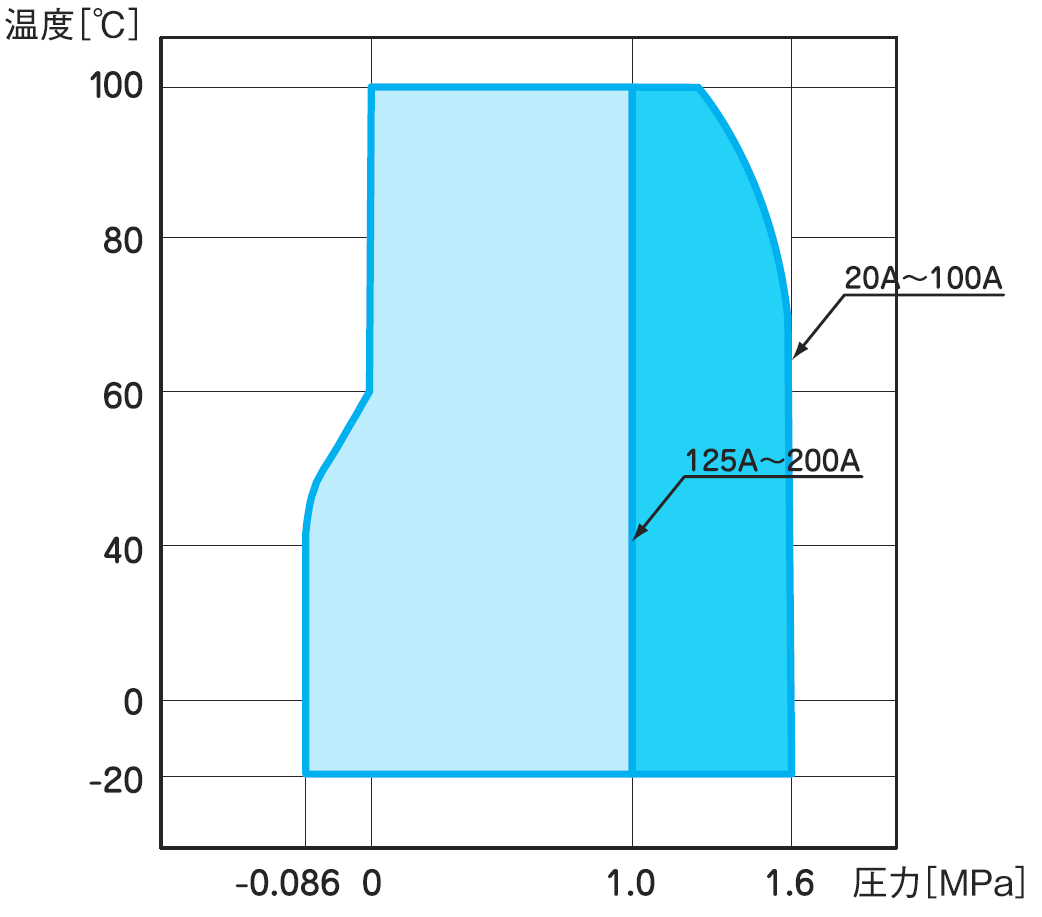

使用範囲

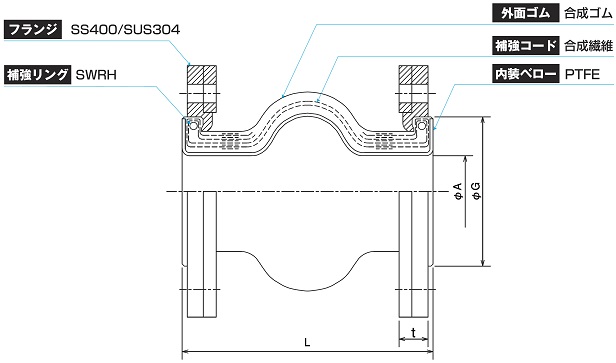

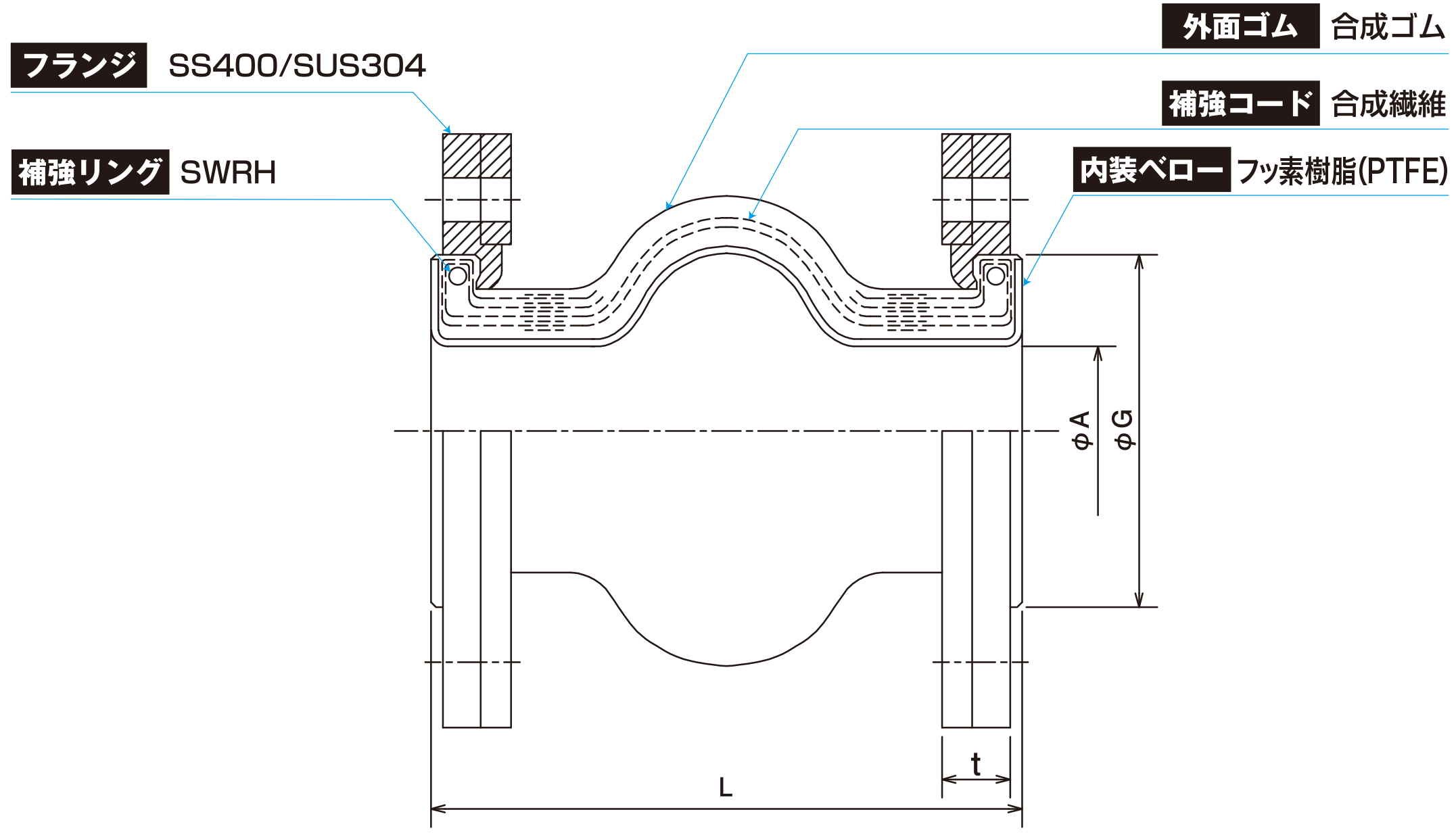

構造

ページ上部へ戻る

寸法・許容変位量



呼び径 (A)	本体寸法(mm)				許容変位量(mm)				取付時寸法許容量(mm)				取付 ボルト寸法
	L	φA	φG	t	偏心	伸長	圧縮	偏角(゜)	偏心	伸長	圧縮	偏角(゜)
20	80	24	55	15	10	10	10	10	4	3	3	5	M12×50L
25													M16×55L
32		39	75	17									M16×60L
40
50	110	49	92
65		64	115	20									M16×65L
80		74	123
100	120	98	149
125	145	123	175	22									M20×70L
150		148	204	25									M20×75L
200		195	254

• 取付時寸法許容値は許容変位量に含みます。
• 許容変位量は単独変位の最大値です。伸長・偏心・偏角が同時に発生する場合（複合変位）は下式の範囲内でご使用下さい。


ページ上部へ戻る

取扱い上のご注意

1. ご使用時は、取扱説明書を必ずご参照ください。
2. 本製品は性能、品質改良の為、予告なく仕様を変更することがありますので、あらかじめご了承ください。
