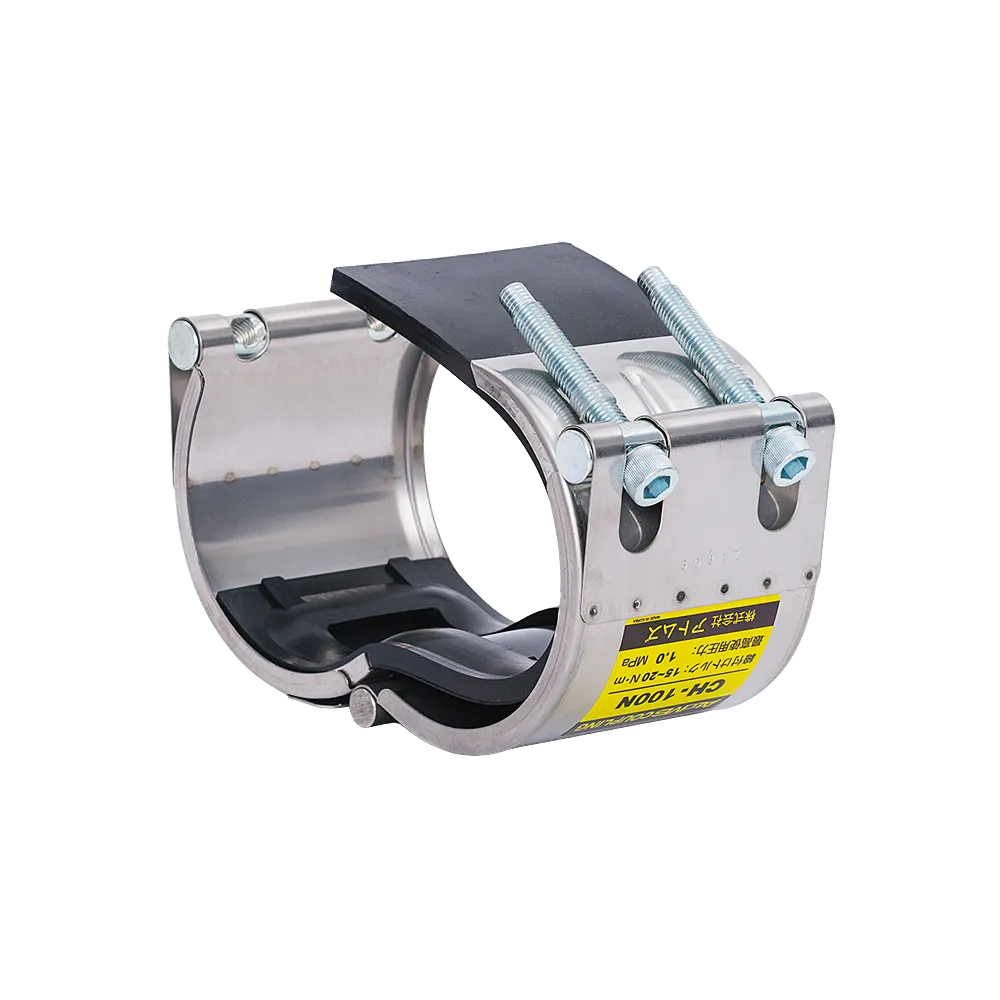

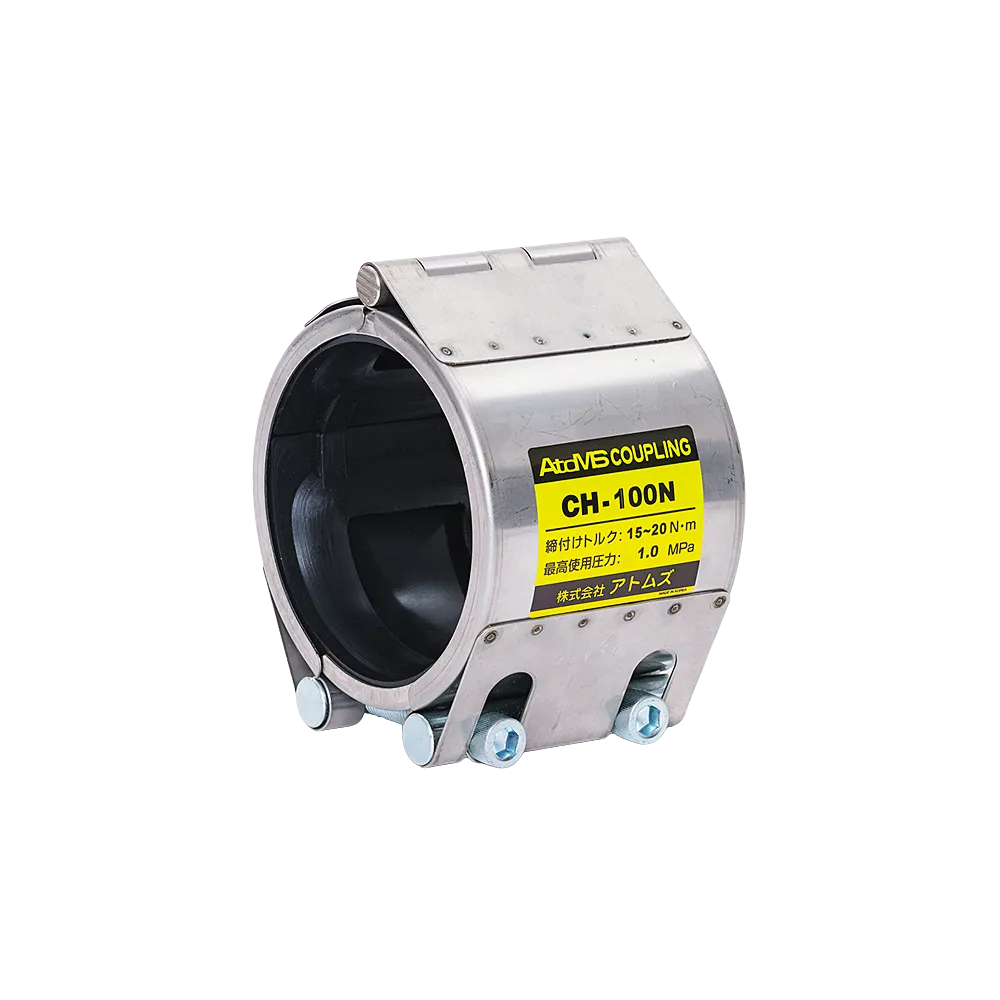

アトムズカップリング CHタイプ
カップリング
補修
ピンホール・ひび割れの補修に
- 配管の漏洩補修に最適です。
- 流体を止めずに施工出来ます。
★日本水道協会認証登録品もございます。（32A～300A）
★蒸気ライン対応 シリコンゴムタイプ もございます。（消耗品としてのご使用となり、耐用年数における保証は設けておりません）
製品型番
寸法表
| 呼び径 (A) |
適用管外径 (mm) |
長さ (mm) |
ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト締付 トルク値 (N・m) |
最高使用圧力 (MPa) |
|---|---|---|---|---|---|---|
| 20 | 26.7～28.6 | 60 | M8 | 6 | 7～10 | 1.0 |
| 25 | 33.0～35.0 | |||||
| 32 | 42.0～44.5 | |||||
| 40 | 48.0～51.0 | |||||
| 50 | 59.0～62.0 | 80 | 12～15 | |||
| 65 | 75.0～78.0 | |||||
| 80 | 88.0～91.0 | 110 | M12 | 10 | 15～20 | |
| 100 | 113.0～116.5 | |||||
| 125 | 138.0～142.0 | 30～35 | ||||
| 150 | 163.0～167.5 | |||||
| 200 | 215.0～220.0 | 150 | M14 | 12 | 40～45 | |
| 250 | 262.0～268.0 | |||||
| 300 | 316.0～323.0 | |||||
| 350 | 352.0～359.5 | 75～80 | ||||
| 400 | 402.0～410.0 | 0.7 | ||||
| 450 | 453.0～460.0 | 90～100 | 0.5 | |||
| 500 | 504.0～512.0 | |||||
| 600 | 605.0～614.0 |
※15Aについては、FDタイプ をご使用ください。

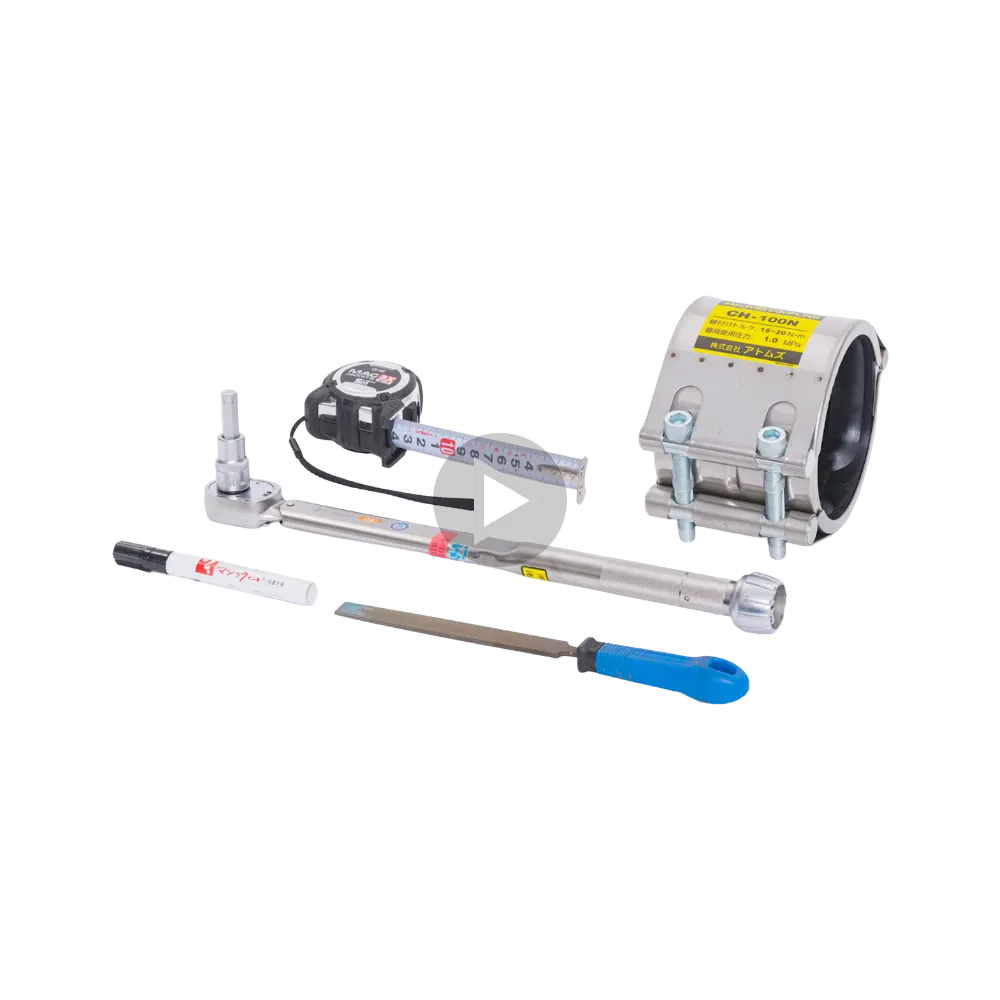

施工風景の動画
よくあるご質問
- ステンレスボルトに変更できますか？
- 締付ボルト・バーナット・バーワッシャーをステンレス製に変更して出荷することが可能です。弊社までお問い合わせください。
- 給水装置の部分で使えますか？
- 日本水道協会認証登録品がございますので、弊社までお問い合わせください。
- 配管の接続用として使えますか？
- ゴムシーリングの構造上、ご使用いただけません。
- 蒸気に使用できますか？
- シリコンゴムシーリングを装着した製品を用意しております。但し、耐用年数におけるメーカー保証は設けておらず消耗品扱いとなります。シリコンゴムシーリングのみも用意しておりますので、適宜、交換しながらご使用ください。
