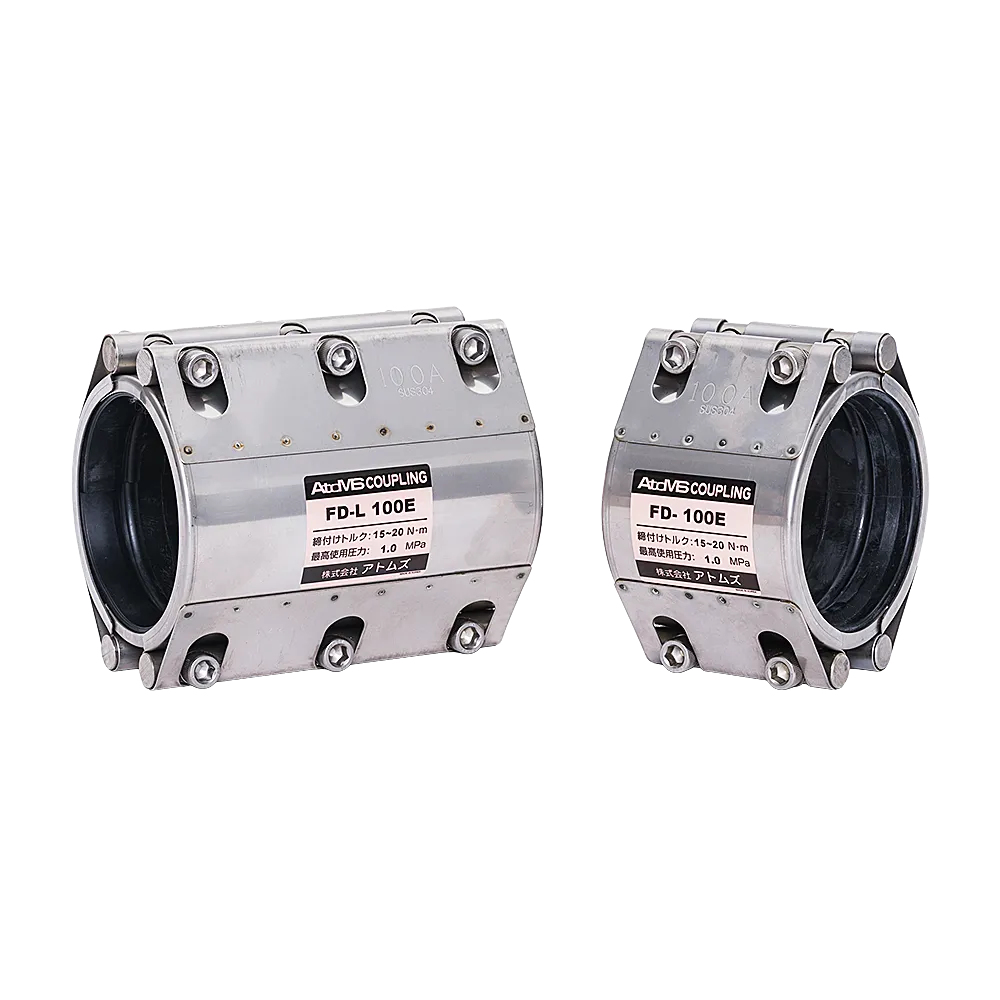

アトムズカップリング FD/FDLタイプ
カップリング
補修
二つ割になりスムーズな作業性
- 締付ボルトを外すと二つ割になるため、スペースのない場所での作業もスムーズです。
- サイズ展開が豊富で大口径にも対応します。

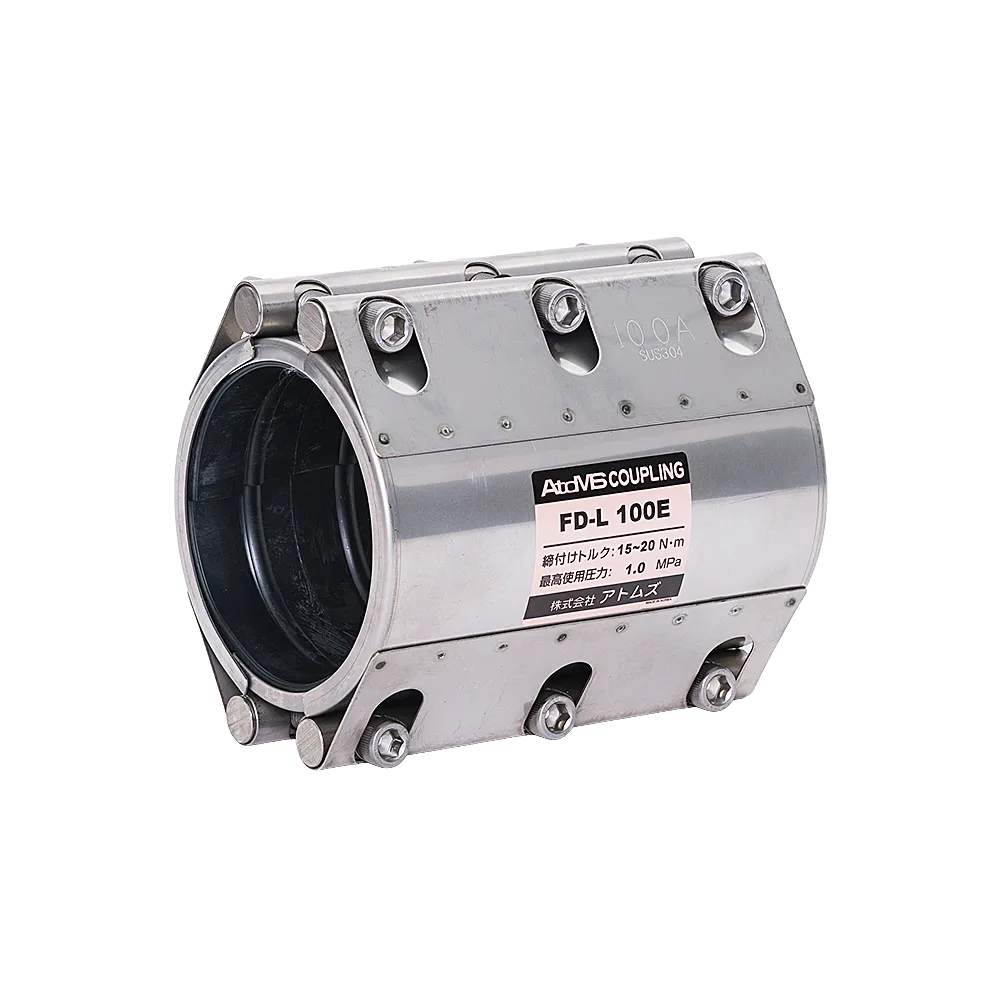

- 面間が長いFD-Lは広範囲の補修も可能です。
- 流体を止めずに施工出来ます。
製品型番
寸法表
| 呼び径 (A) |
適用管 外径 (mm) |
長さ (mm) | ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト締付 トルク値 (N・m) |
最高使用 圧力 (MPa) |
|
|---|---|---|---|---|---|---|---|
| FD | FDL | ||||||
| 15 | 21.0～23.0 | 60 | 100 | FD・FDL M6 |
FD・FDL 5 |
7～10 | 1.0 |
| 20 | 26.0～28.6 | ||||||
| 25 | 33.0～35.5 | ||||||
| 32 | 42.0～44.5 | ||||||
| 40 | 47.5～50.5 | ||||||
| 50 | 59.0～62.0 | 80 | 150 | FD・FDL M8 |
FD・FDL 6 |
12～15 | |
| 65 | 75.0～79.0 | ||||||
| 80 | 88.0～92.0 | 110 | 200 | FD・FDL M12 |
FD・FDL 10 |
15～20 | |
| 100 | 113.0～118.0 | ||||||
| 125 | 138.0～142.5 | 111 | 201 | 25～30 | |||
| 150 | 164.0～168.5 | ||||||
| 200 | 214.0～219.0 | 150 | 250 | FD M14 FDL
M16 (六角ボルト) |
FD 12 |
45～55 | 0.8 |
| 250 | 262.0～270.0 | ||||||
| 300 | 316.0～323.0 | 75～85 | 0.7 | ||||
| 350 | 352.0～361.0 | – | FD M14 |
0.6 | |||
| 400 | 402.0～411.0 | 90～100 | |||||
| 450 | 453.0～462.0 | ||||||
| 500 | 504.0～513.0 | 0.5 | |||||
| 600 | 605.0～615.0 | 0.4 | |||||
| 700 | 705.0～717.0 | ||||||
| 800 | 806.0～818.0 | 0.3 | |||||
| 900 | 908.0～920.0 | ||||||
| 1000 | 1010.0～1022.0 | ||||||
よくあるご質問
- FDタイプとFD-Lタイプの違いを教えてください。

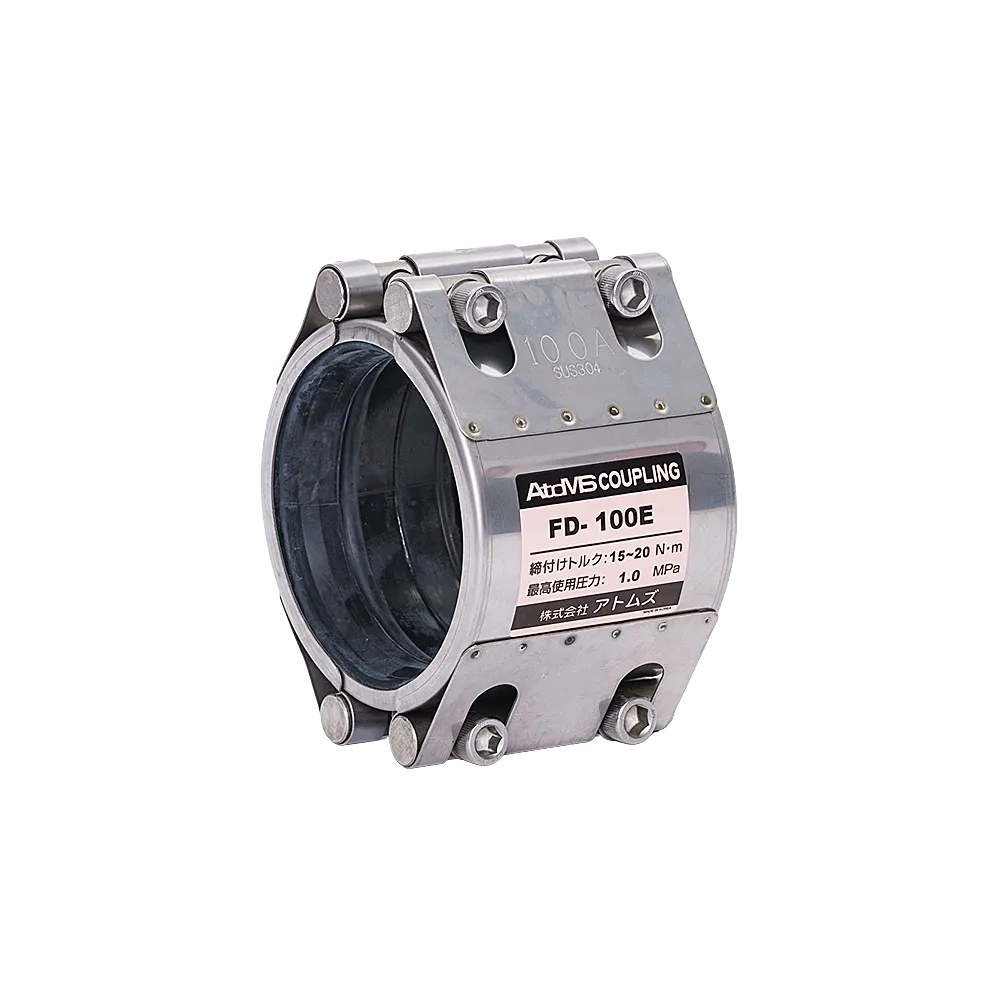

- FDタイプはボルトが片側2本ですが、FD-Lは製品の全長が長く、ボルトは片側3本です。配管の傷が複数ある場合や縦に長いときには300Lをご使用ください。
- 給水装置の部分で使えますか？
- 日本水道協会の認証登録を受けていないので、ご使用いただけません。
- 配管の接続用として使えますか？
- ゴムシーリングの構造上、ご使用いただけません。
- ボルトの仕様は異なりますか？
- FDタイプは全サイズが六角穴付きボルトですが、FD-Lタイプは150Aまで六角穴付きボルトで、200Aから300Aは六角ボルトになります。
