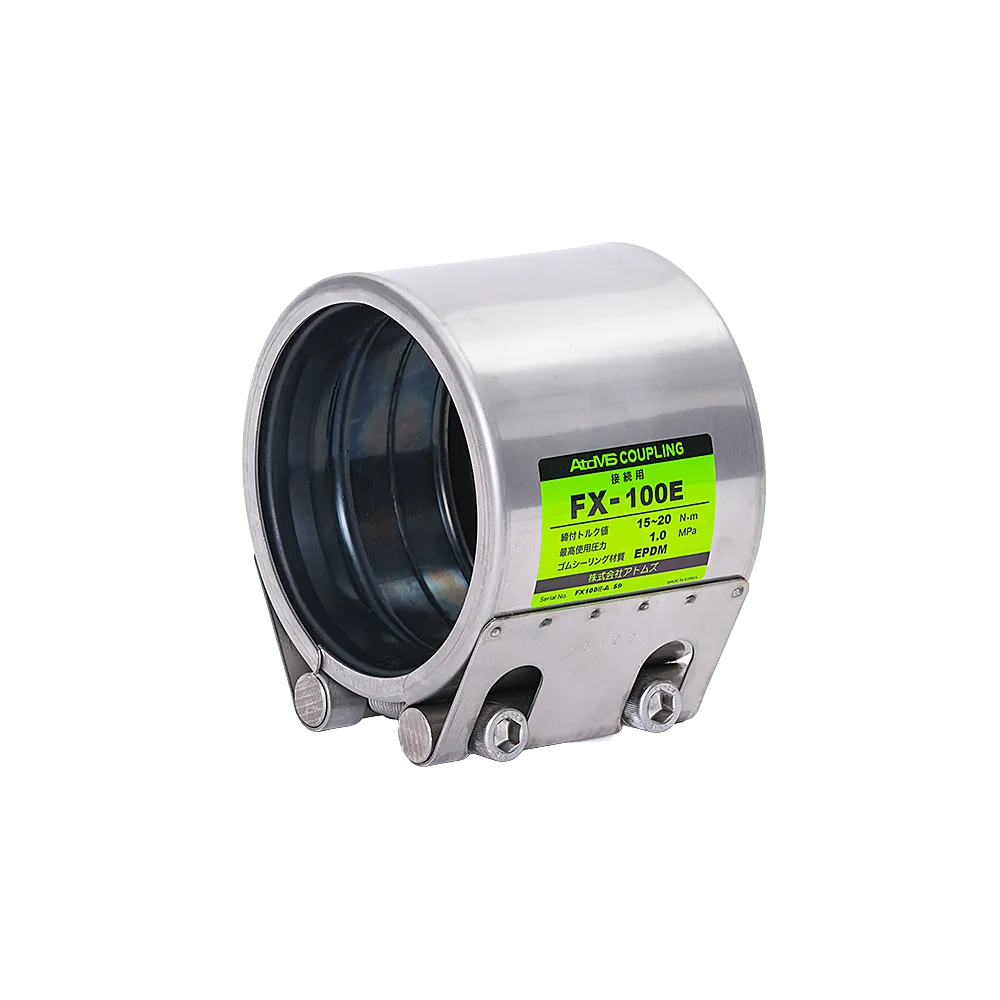

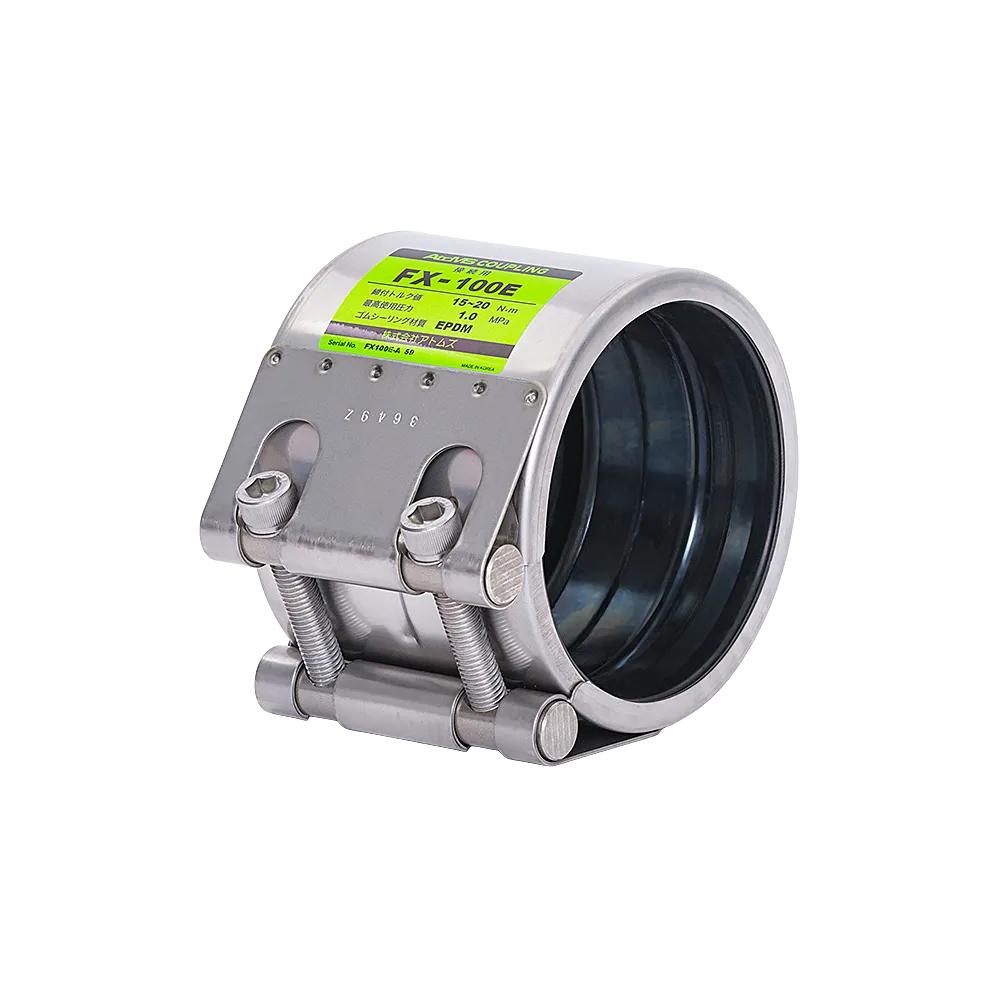

アトムズカップリング FXタイプ
カップリング
接続
排水・通気配管の接続に
- 脱管防止機能が不要な排水管などの無圧配管に適しています。配管固定により圧力がかかる配管にも使用可能です。
- 配管の二次加工が不要でトルクレンチだけで取付け可能です。
★日本水道協会認証登録品もございます。（32A～300A）
製品型番
寸法表
| 呼び径 (A) |
適用管外径(mm) | 長さ (mm) | ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト締付 トルク値 (N・m) |
最高使用圧力 (MPa) |
偏角 (度) |
|---|---|---|---|---|---|---|---|
| 15 | 21.0～22.3 | 60 | M6 | 5 | 7～10 | 1.0 (要配管固定) |
±2 |
| 20 | 26.0～28.6 | M8 | 6 | ||||
| 25 | 33.0～35.0 | ||||||
| 32 | 42.0～44.5 | ||||||
| 40 | 48.0～51.0 | ||||||
| 50 | 59.0～62.0 | 80 | 12～15 | ||||
| 65 | 75.0～78.0 | 110 | M12 | 10 | |||
| 80 | 88.0～91.0 | 15～20 | |||||
| 100 | 113.0～118.0 | ||||||
| 125 | 138.0～143.0 | 25～30 | |||||
| 150 | 163.0～169.0 | ||||||
| 200 | 215.0～221.0 | 150 | M14 | 12 | 35～40 | ||
| 250 | 262.0～268.0 | ||||||
| 300 | 316.0～323.0 | ||||||
| 350 | 350.0～358.0 | 75～85 | 0.5 (要配管固定) |
||||
| 400 | 402.0～410.0 |
※450A以上も製作しています。お問い合わせ下さい。
よくあるご質問
- 配管の固定は必要ですか？
- FXタイプはグリップリングが装着されておりませんので、圧力配管にご使用いただく場合は必ず配管の固定を行ってください。
- 給水装置の部分で使えますか？
- 日本水道協会認証登録品がございますので、弊社までお問い合わせください。
- VU管に使用できますか？
- ご使用いただけますが、締付トルク値については弊社までお問い合わせください。一部のサイズは、バーナットとバーワッシャーの隙間の寸法での締め付け管理となります。
