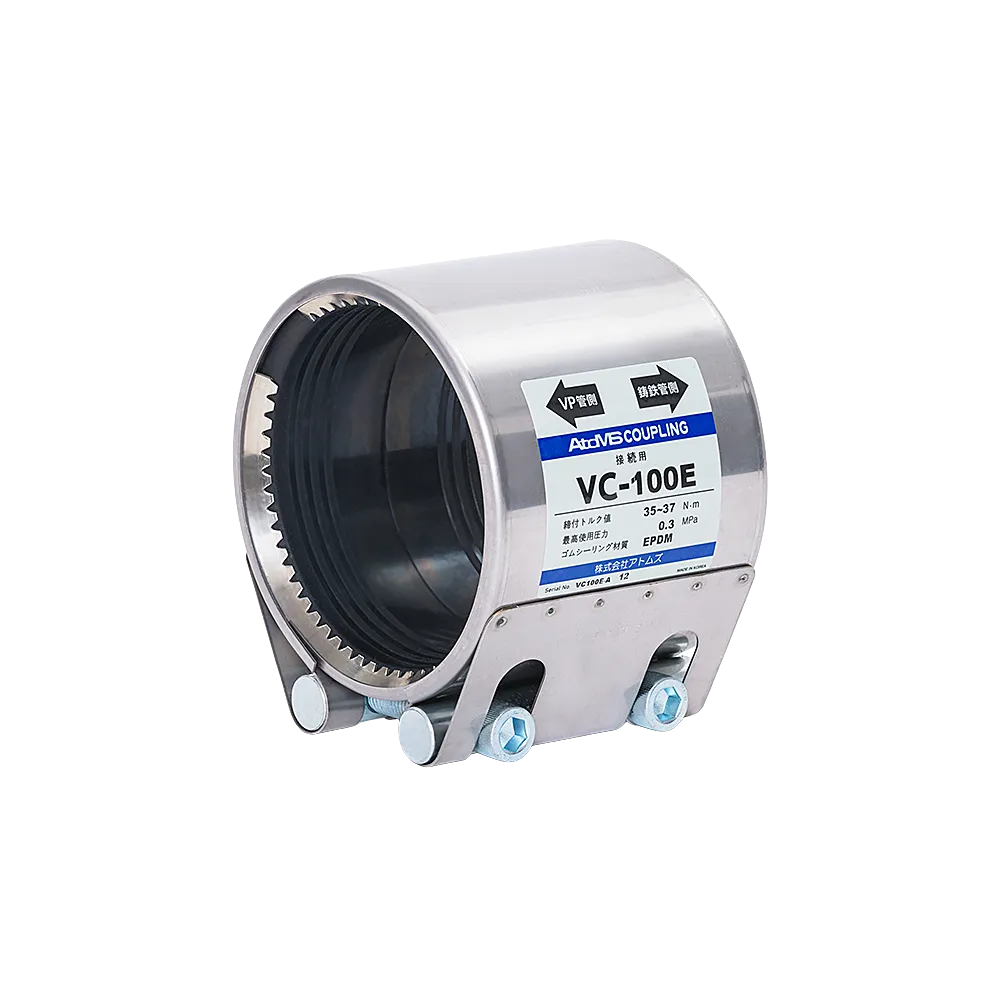

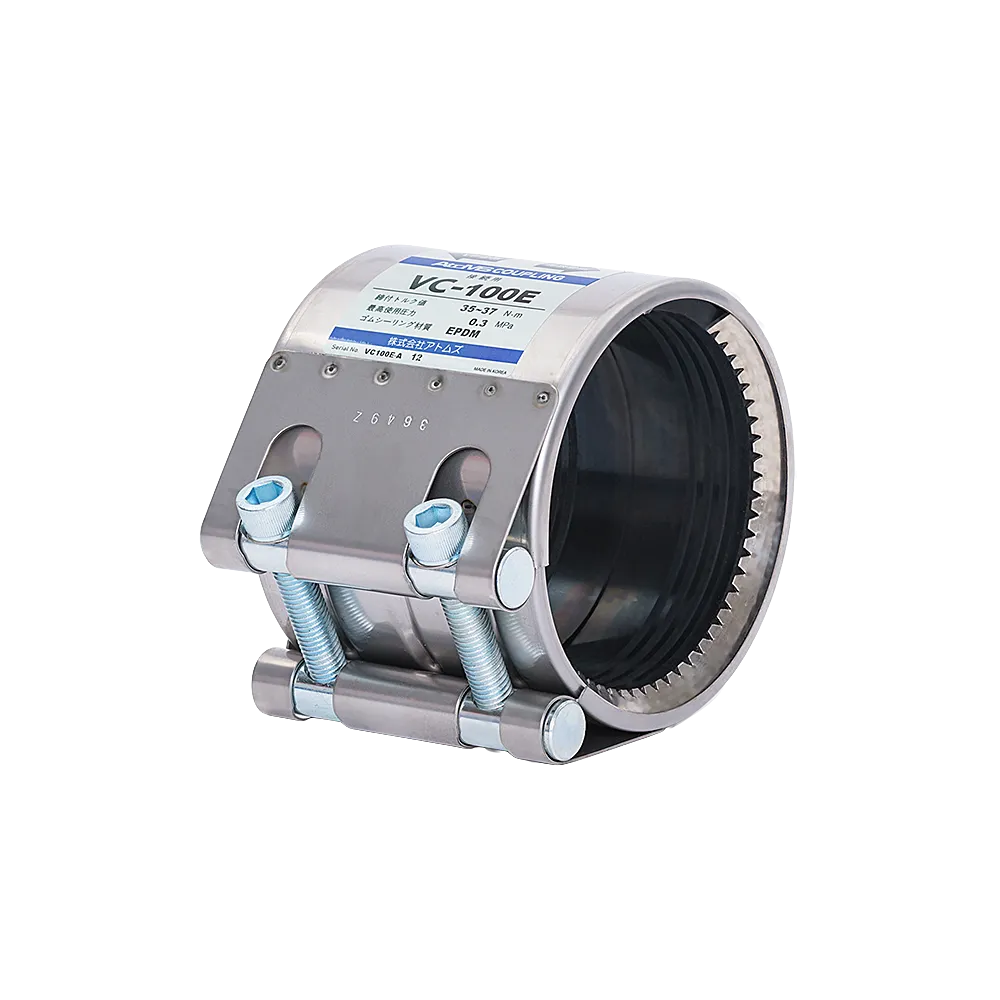

アトムズカップリング VCタイプ

カップリング接続

カタログを見る図面を見る取扱説明書を見る適用管種を見るトルクレンチ参考選定表を見る

VP管と排水鋳鉄管の接続に

「排水用鋳鉄管」と「VP管」を接続することが出来ます。

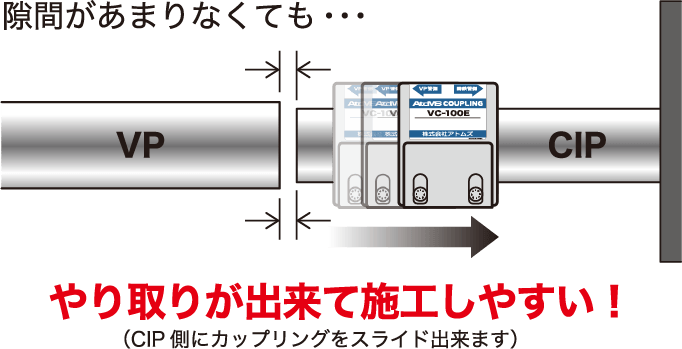

配管の二次加工が不要でトルクレンチだけで取付け可能です。

製品型番

寸法表

呼び径 (A)	適用管外径(mm)			ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)	偏角 (度)
呼び径 (A)	排水鋳鉄管	VP管	長さ (mm)	ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)	偏角 (度)
50	58	60	60	M6	5	10～12	0.3	±2
80	83	89	80	M8	6	22～24
100	108	114	110	M12	10	35～37
125	134	140				45～50
150	159	165				45～50

よくあるご質問

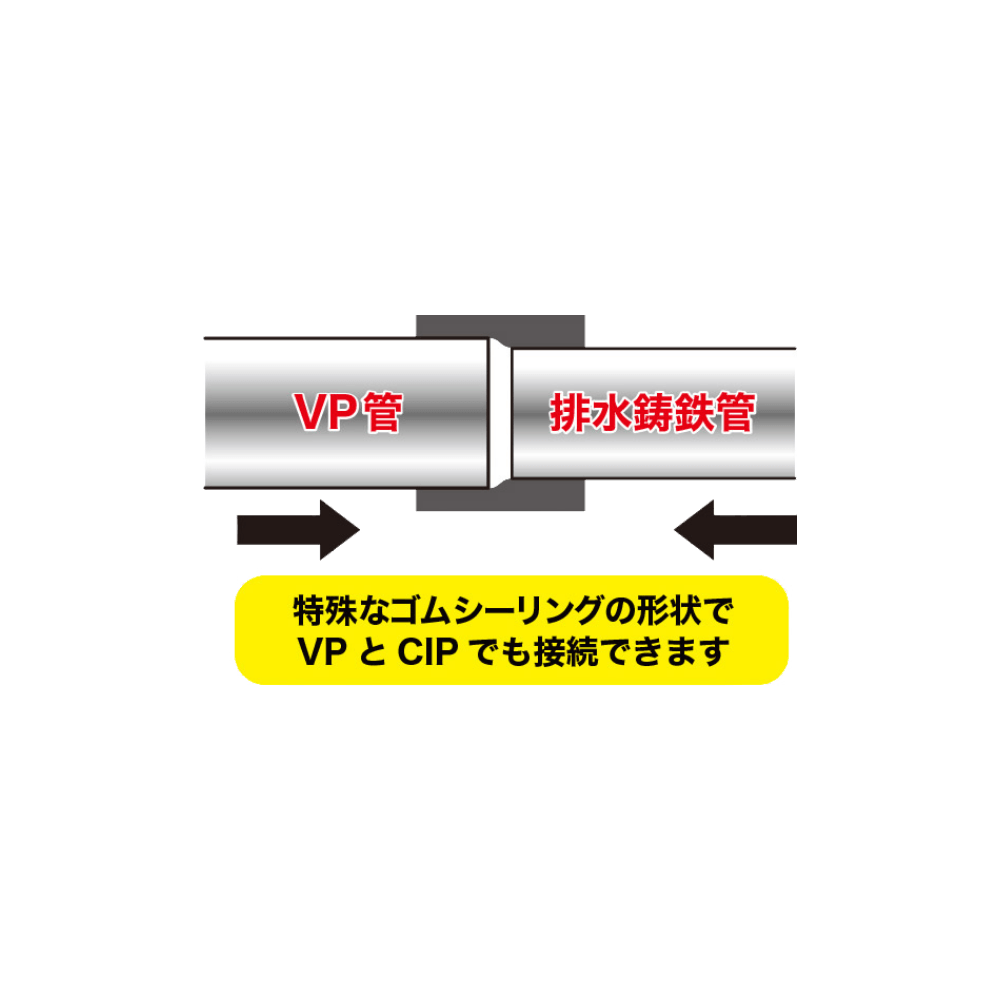

VP管と排水用鋳鉄管は外径が違いますが、接続できますか？: 接続できます。製品内部のゴムシーリング内径がそれぞれ異なることで、止水性能を発揮します。

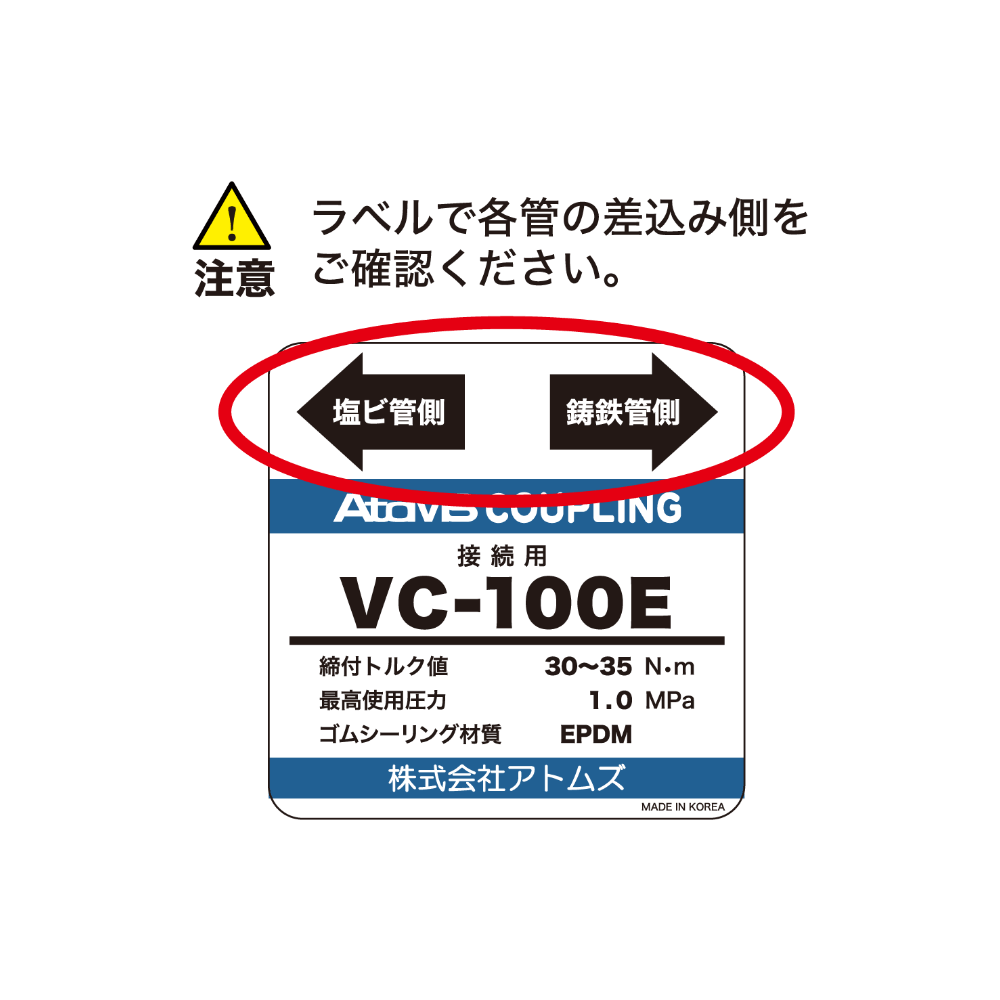

VP管と排水用鋳鉄管は、製品のどちらから挿入したら良いのですか？: 製品中央のラベルに、それぞれの配管の挿入方向が明記されています。
ステンレスボルトに変更できますか？: 締付ボルト・バーナット・バーワッシャーをステンレス製に変更して出荷することが可能です。弊社までお問い合わせください。
