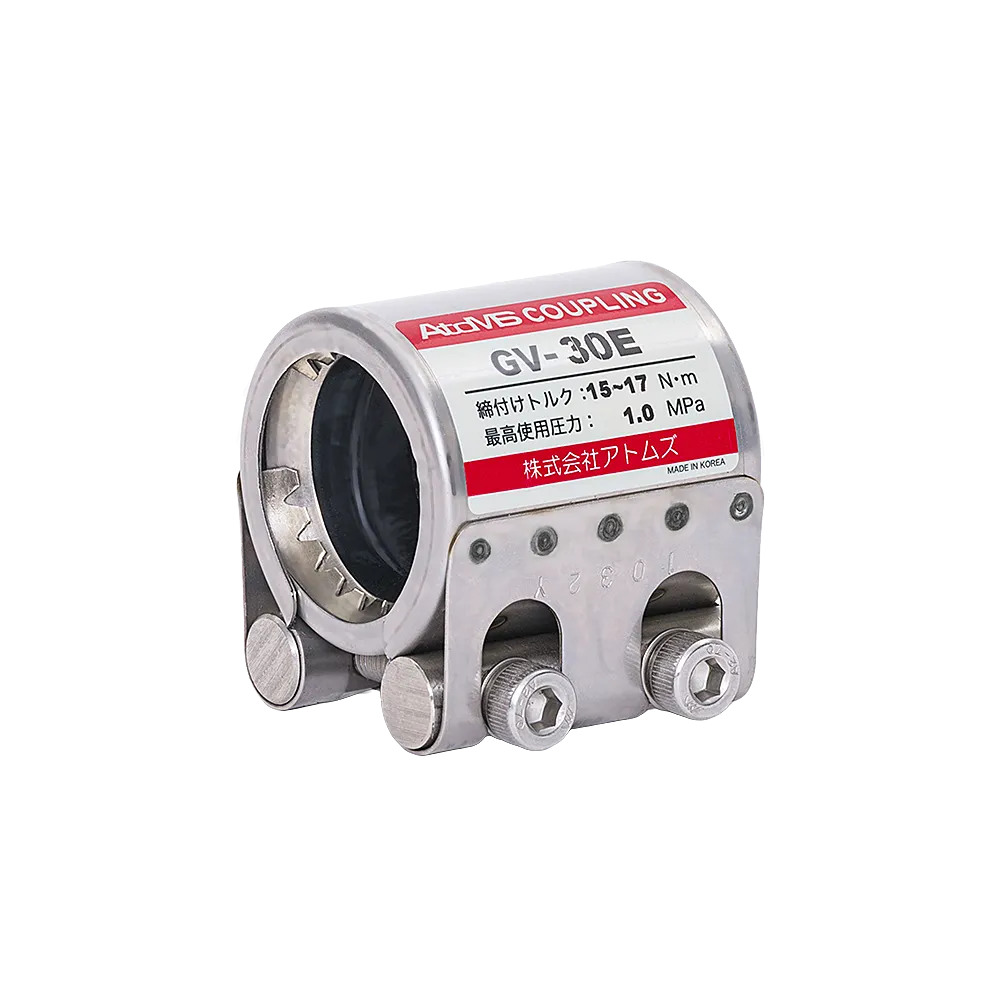

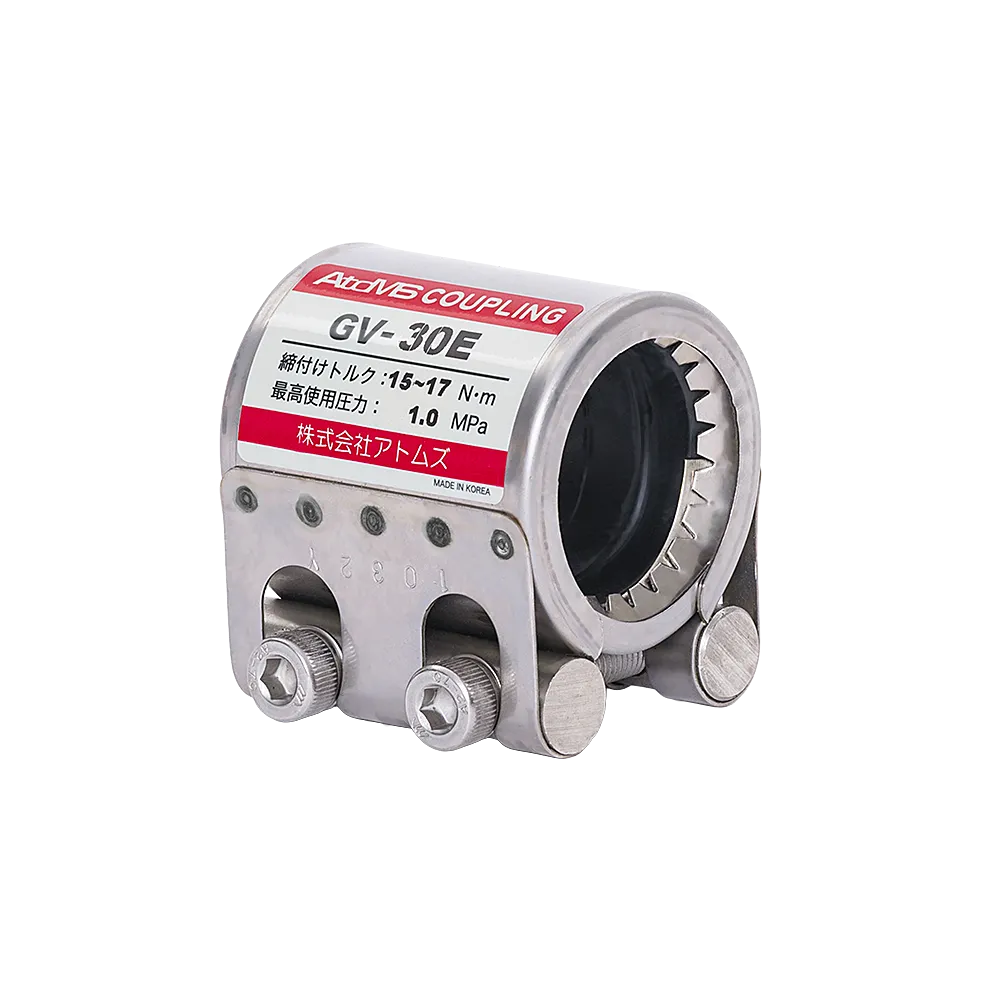

アトムズカップリング GVタイプ
カップリング
接続
小口径のVP管・HI-VP管の接続に
- GR、FX、FZでは適用外の「小口径のVP管」用です。
- 配管の二次加工が不要でトルクレンチだけで取付け可能です。
※VP20用は、VP＋VP、VP＋鋼管 のどちらにも接続可能です。
（但し、SU管にはご使用になれません）

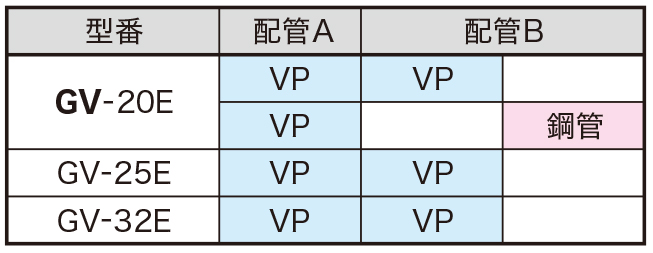

製品型番
寸法表
| VP管 呼び径 |
鋼管 呼び径 |
VP管 適用管 外径 (mm) |
鋼管 適用管 外径 (mm) |
長さ (mm) |
ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト締付 トルク値 (N・m) |
最高使用 圧力 (MPa) |
偏角 (度) |
|---|---|---|---|---|---|---|---|---|---|
| VP20 | 20A | 26.0 | 27.2 | 60 | M8 | 6 | 5～7 | 1.0 | ±2 |
| VP25 | – | 32.0 | – | 15～17 | |||||
| VP30 | – | 38.0 | – |
※VP20用はVP管と鋼管との接続にもご使用になれます。
よくあるご質問
- 塩ビソケットと比べて、メリットは何ですか？
- ボルトの締め付け前であれば、GVタイプを配管の上で移動（やりとり）させることができます。配管の改修時に便利です。
- VP40以上に使用できる製品はありますか？
- VP40以上には、FZタイプかGRタイプをご使用いただけます。
- VU管に使用できますか？
- グリップリングでVU管を破損させてしまうのでご使用いただけません。FXタイプでご使用いただけるサイズもございますが、締付トルク値が通常と異なりますので弊社までお問い合わせください。
