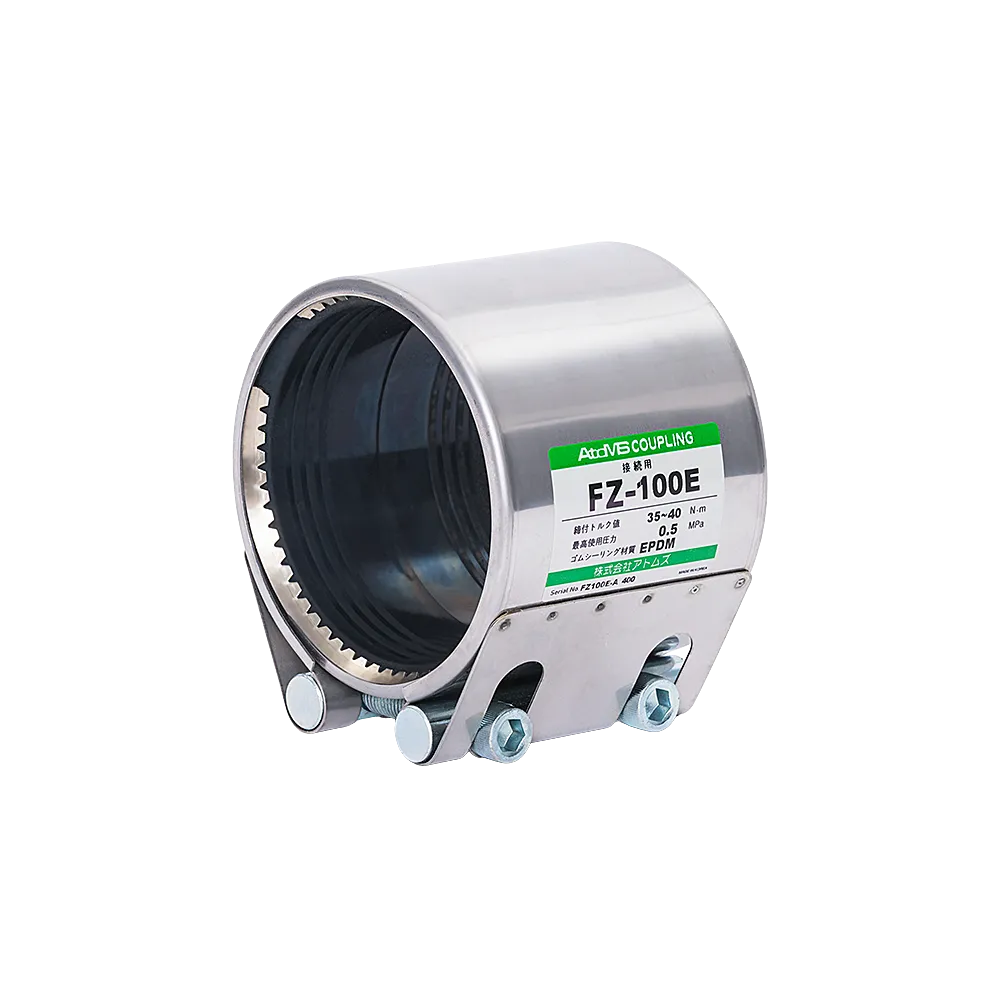

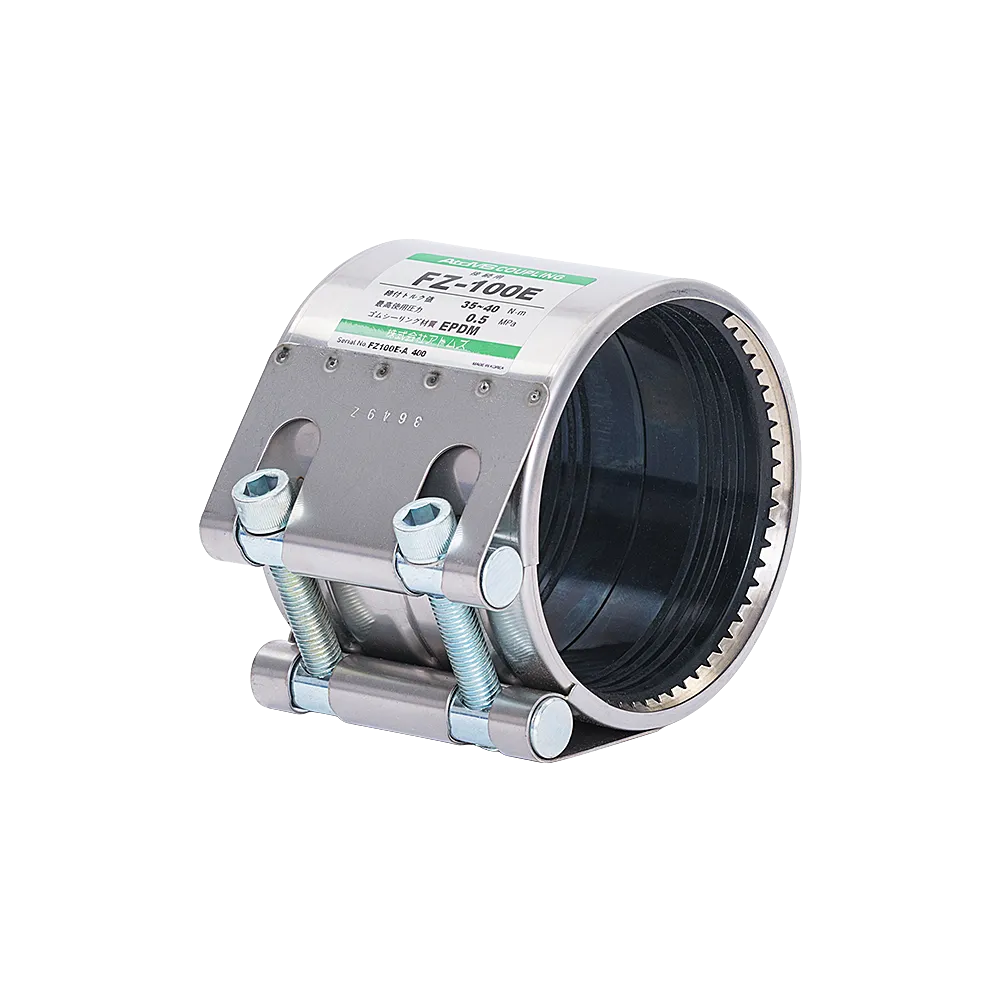

アトムズカップリング FZタイプ

カップリング接続

カタログを見る図面を見る取扱説明書を見る適用管種を見るトルクレンチ参考選定表を見る

低圧配管および排水・通気配管の接続に

低圧配管に最適なコストパフォーマンスに優れた接続用です。
配管の二次加工が不要でトルクレンチだけで取付け可能です。
軽量であるため作業性に優れています。

製品型番

寸法表

呼び径(A)	適用管外径(mm)	長さ (mm)	ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)		偏角 (度)
呼び径(A)	適用管外径(mm)	長さ (mm)	ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	鋼管	ステンレス鋼管	偏角 (度)
20	26.0～28.6	60	M6	5	7～10	1.0	0.3	±2
25	33.0～34.6				7～10
32	41.9～43.0				10～12
40	47.8～49.0
50	59.0～61.5
65	75.0～77.2	80	M8	6	22～25	0.7
80	87.8～91.0	80	M8	6	22～25	0.7
100	113.2～115.4	110	M12	10	35～40	0.5
125	137.7～140.9				45～50	0.3
150	163.3～166.7				45～50
200	214.5～218.3				55～60

よくあるご質問

ステンレスボルトに変更できますか？: 締付ボルト・バーナット・バーワッシャーをステンレス製に変更して出荷することが可能です。弊社までお問い合わせください。
給水装置の部分で使えますか？: 日本水道協会の認証登録を受けていないので、ご使用いただけません。
VU管に使用できますか？: グリップリングでVU管を破損させてしまうのでご使用いただけません。FXタイプをご使用のうえ、締付トルク値については弊社までお問い合わせください。
