アトムズカップリング GVSタイプ
カップリング
接続
VP管と鋼管の接続に

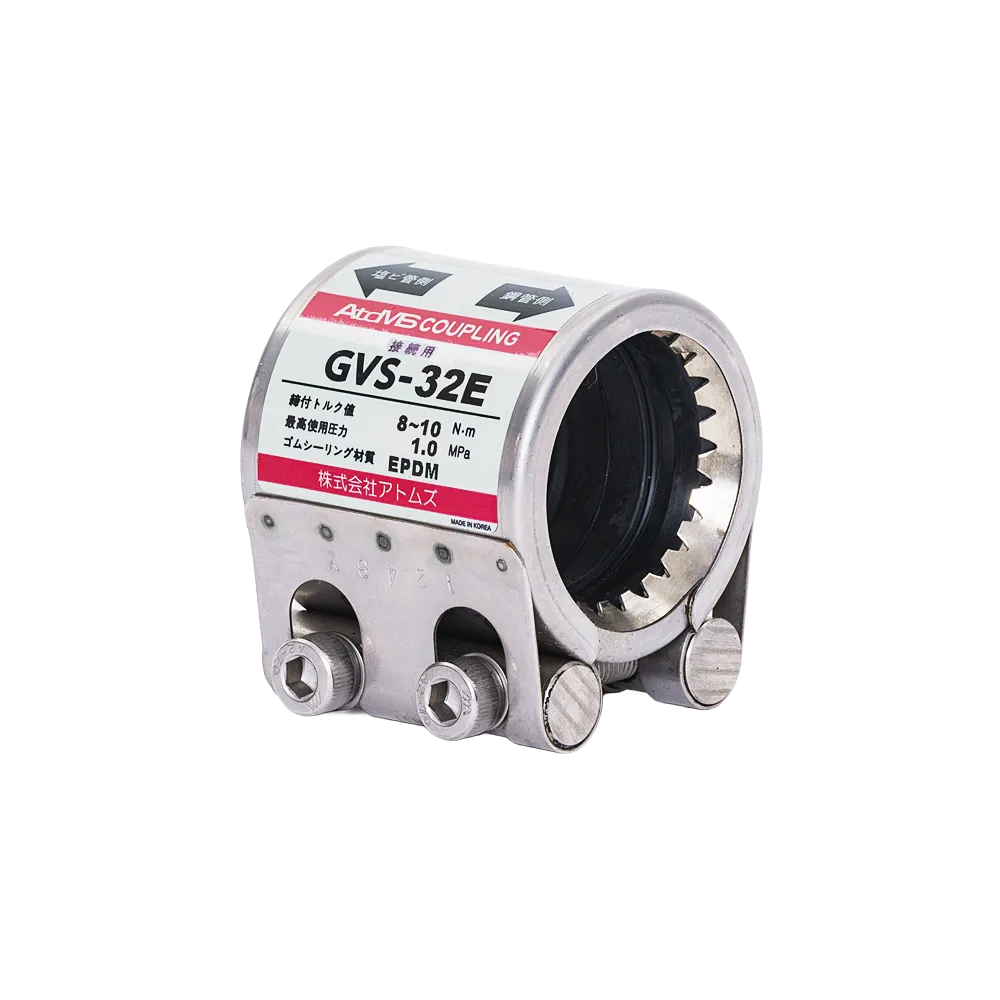

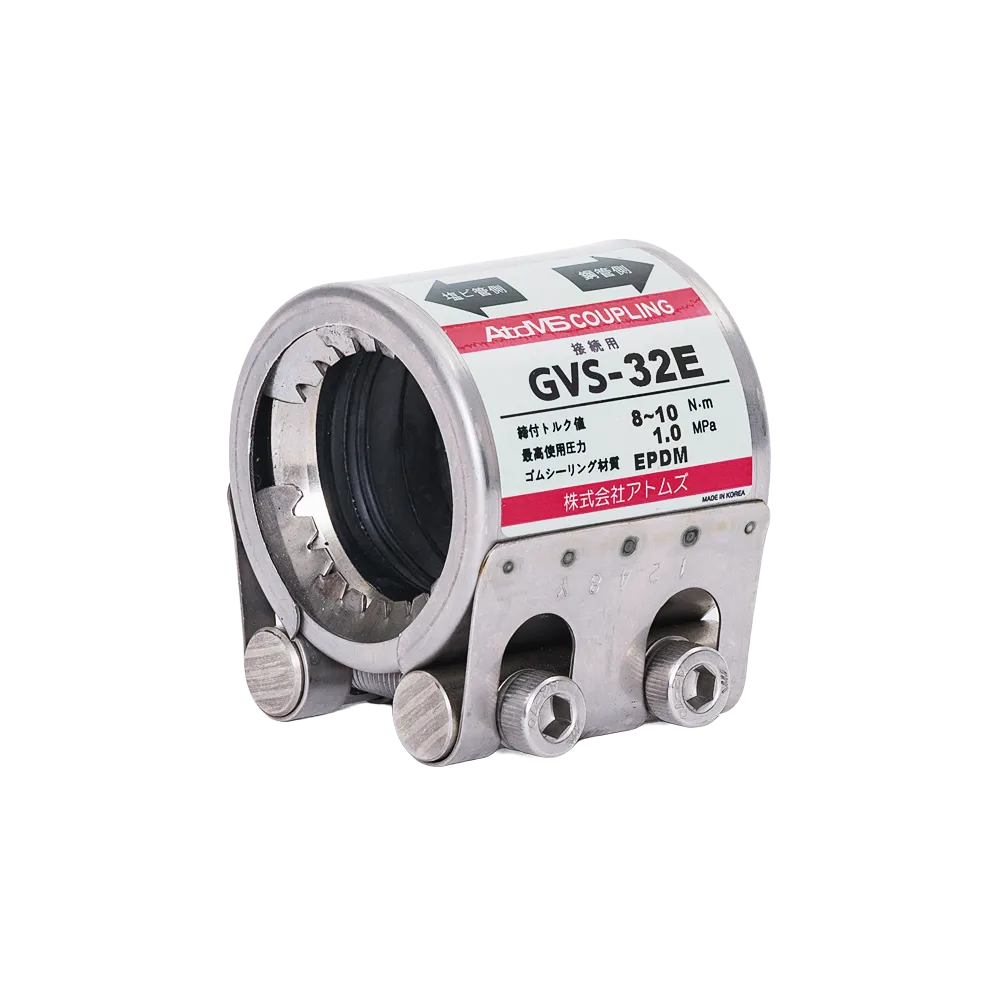

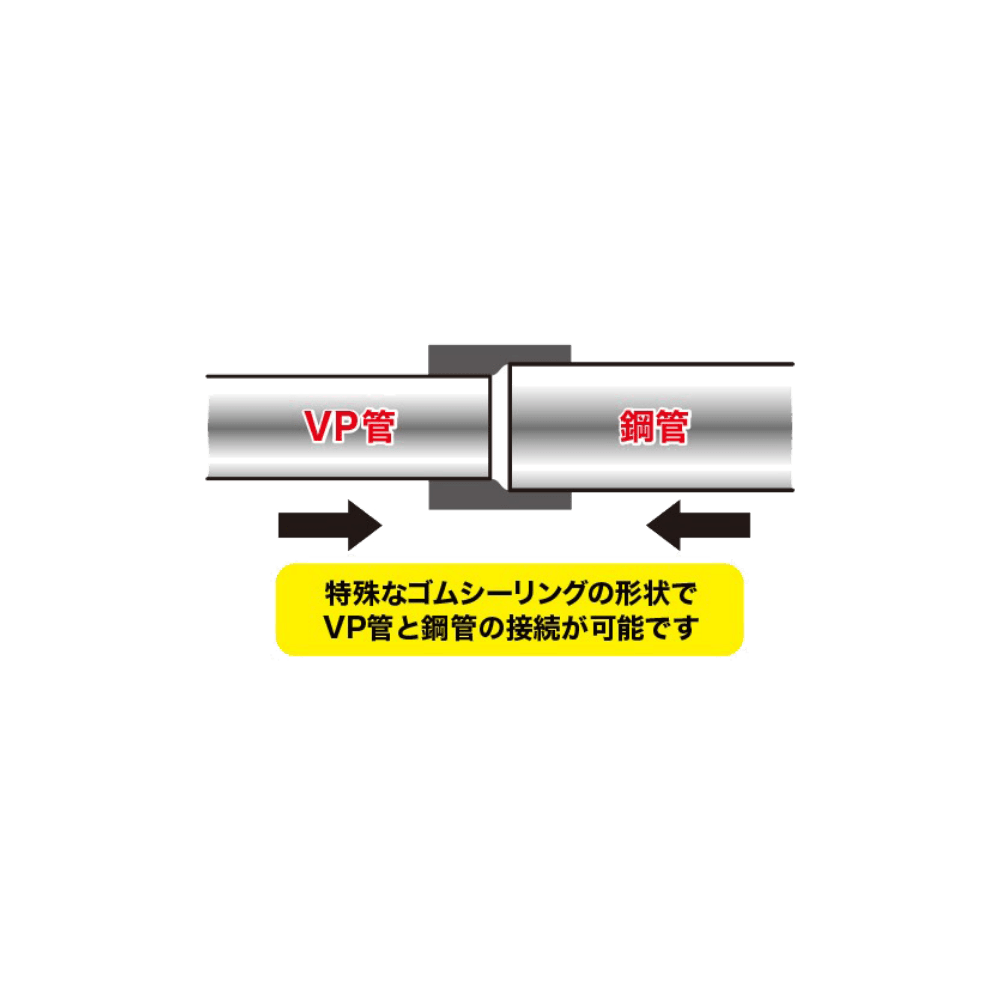

- 小口径の「VP管」と「鋼管」を接続することが出来ます。
- 配管の二次加工が不要でトルクレンチだけで取付け可能です。
- 給湯配管にはご使用になれません。
※20Aは GVタイプ で、VP＋VP、VP＋鋼管 のどちらにも接続可能です。
（但し、SU管にはご使用になれません）
製品型番
寸法表

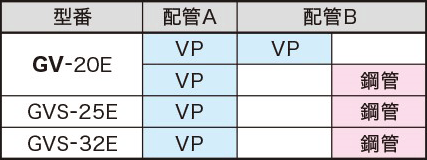

| 型番 | VP管 呼び径 |
鋼管 呼び径 |
VP管 適用管 外径 (mm) |
鋼管 適用管 外径 (mm) |
長さ (mm) |
ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト 締付 トルク値 (N・m) |
最高 使用 圧力 (MPa) |
偏角 (度) |
|---|---|---|---|---|---|---|---|---|---|---|
| GV-20E | VP20 | 20A | 26.0 | 27.2 | 60 | M8 | 6 | 5～7 | 1.0 | ±2 |
| GVS-25E | VP25 | 25A | 32.0 | 34.0 | ||||||
| GVS-32E | VP30 | 32A | 38.0 | 42.7 | 8～10 |
※VP20と鋼管20Aの接続は GVタイプ のVP20用をご使用ください。
よくあるご質問
- 20A用の製品はありますか？
- 20Aに関しては、GV-20EでVP管と鋼管の接続が可能です。
- 40A以上に使用できる製品はありますか？

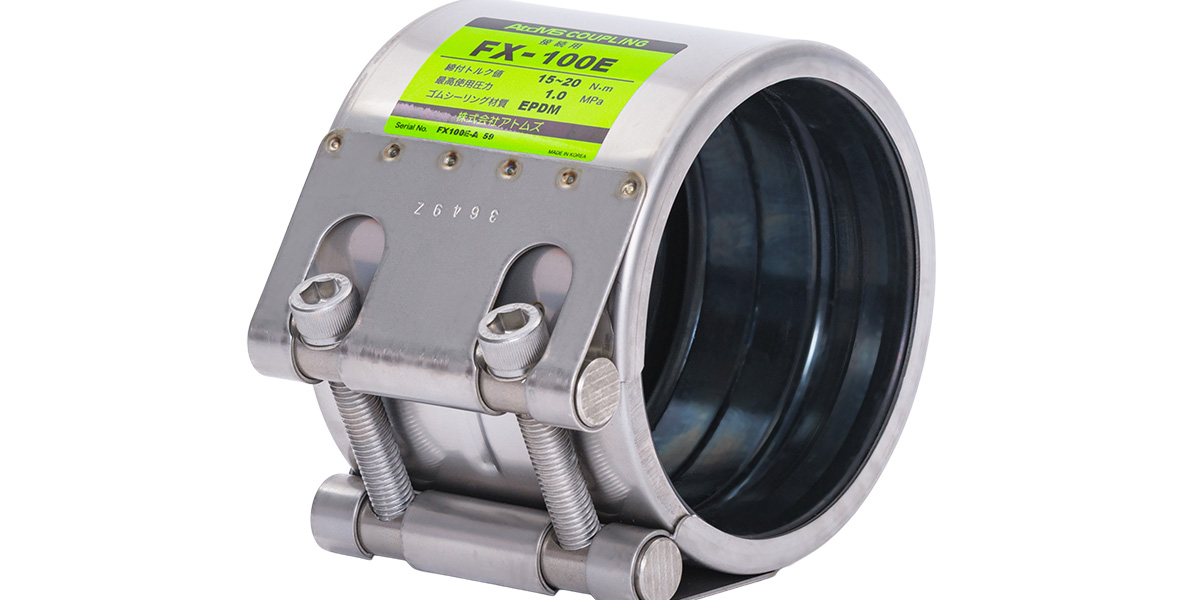

- 40A以上には、GRタイプをご使用いただけます。
- VU管に使用できますか？
- グリップリングでVU管を破損させてしまうのでご使用いただけません。FXタイプをご使用のうえ、締付トルク値については弊社までお問い合わせください。
