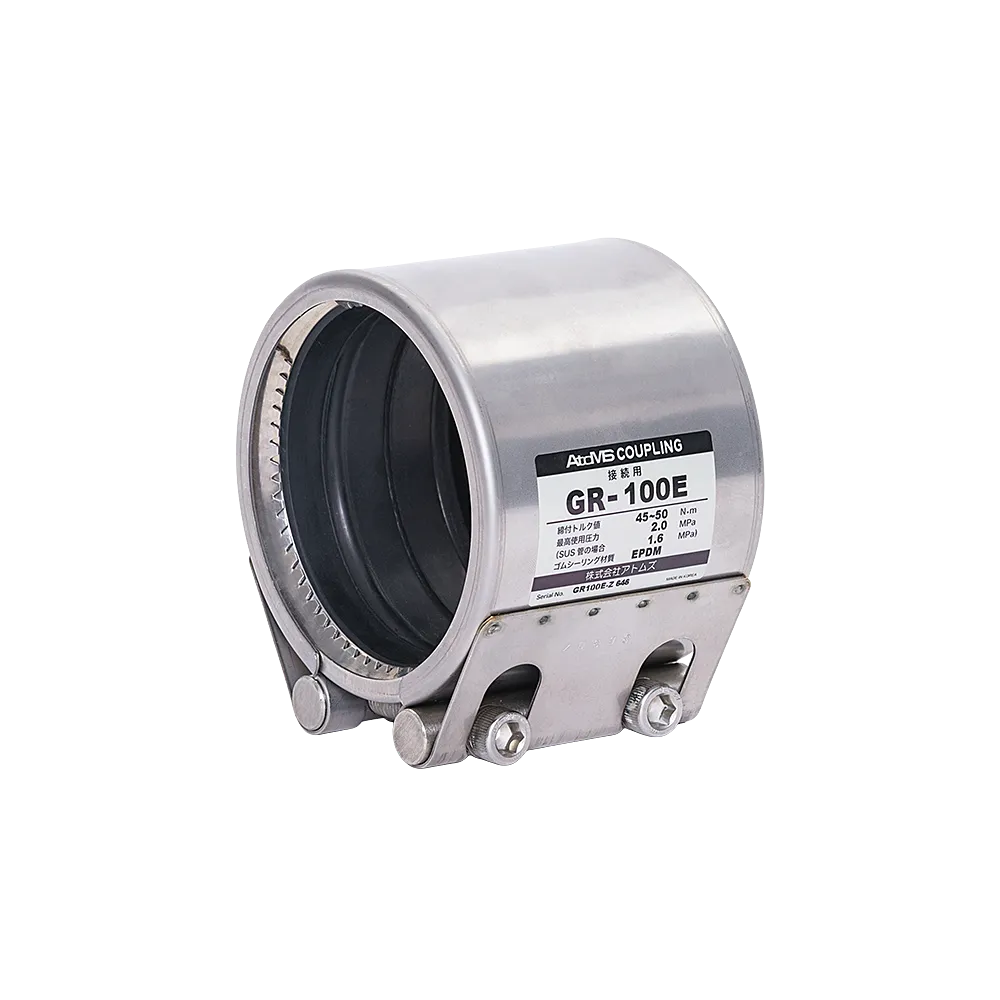

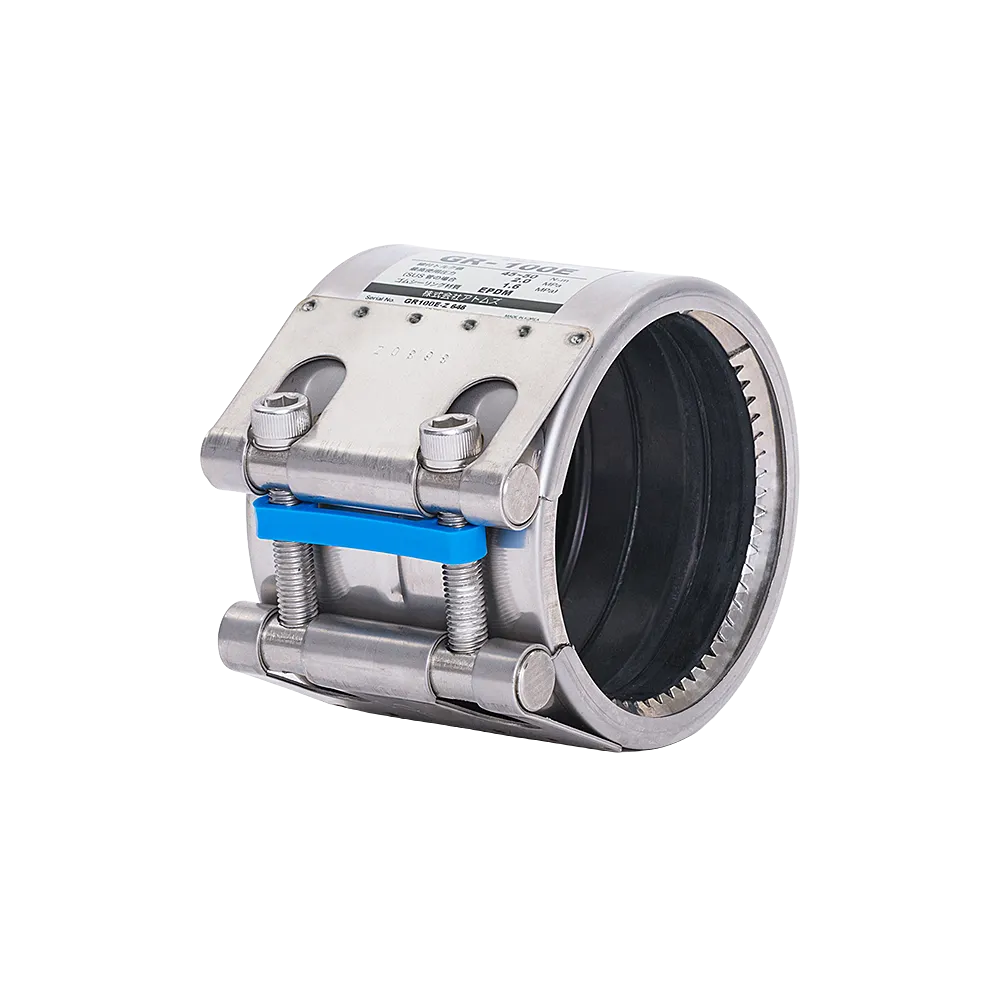

アトムズカップリング GRタイプ

カップリング 接続
カタログを見る 図面を見る 取扱説明書を見る 適用管種を見る トルクレンチ参考選定表を見る

各種圧力配管の接続に

  • 脱管防止機能（グリップリング）付きで、圧力配管に対応した接続用の汎用品です。
  • 配管の二次加工が不要でトルクレンチだけで取付け可能です。

★日本水道協会認証登録品もございます。（20A～300A）

★GR 消防認定品 もございます。（50A～150A）

★負圧配管の接続用に インナープレート付 もございます。

★蒸気ライン対応 シリコンゴムタイプ もございます。（消耗品としてのご使用となり、耐用年数における保証は設けておりません）

製品型番

寸法表

呼び径
(A)		 適用管
外径(mm)		 長さ
(mm)		 ボルト
呼び径		 六角棒
サイズ
(mm)		 ボルト締付トルク値
(N・m)		 最高使用圧力
(MPa)		 偏角(度)
鋼管 ステン
レス鋼管
15 21.0～22.0 60 M6 5 8～10 2.0 1.6 ±2
20 26.7～28.6 M8 6
25 33.0～35.0
32 42.0～44.5 15～17
40 48.0～51.0
50 59.0～62.0 80 18～20
65 75.0～78.0 111 M12 10 45～50
80 88.0～91.0
100 113.0～116.5
125 138.0～142.0 113 80～85 1.6
150 163.0～167.5
200 215.0～220.0 152 M14 12 140～150 0.5
250 262.0～268.0 1.0
300 316.0～323.0

※GR200~300Aをステンレス配管にご使用の場合、最高使用圧力0.5MPa以下でご使用ください。

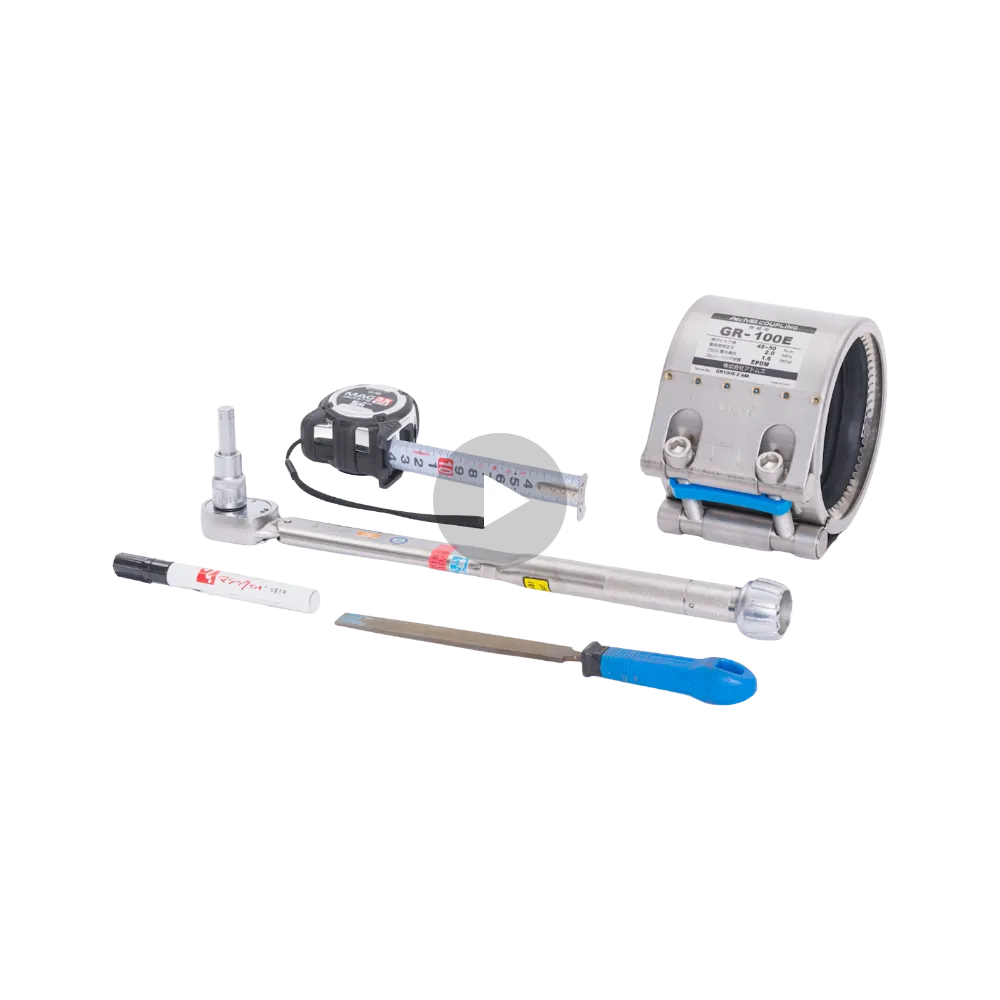

GRタイプの取付け手順

よくあるご質問

規定の締付トルク値でボルトを締め付けましたが、締め忘れ防止スペーサーとナットの間に多少の隙間があります。問題ありませんか？
締め忘れ防止スペーサーはあくまで目安となります。大きな隙間があるときには、締付トルク値をご確認ください。
給水装置の部分で使えますか？
日本水道協会認証登録品がございますので、弊社までお問い合わせください。
VU管に使用できますか？
グリップリングでVU管を破損させてしまうのでご使用いただけません。FXタイプをご使用のうえ、締付トルク値については弊社までお問い合わせください。
流体がスラリーでも使用できますか？
インナープレート付きをご使用ください。
