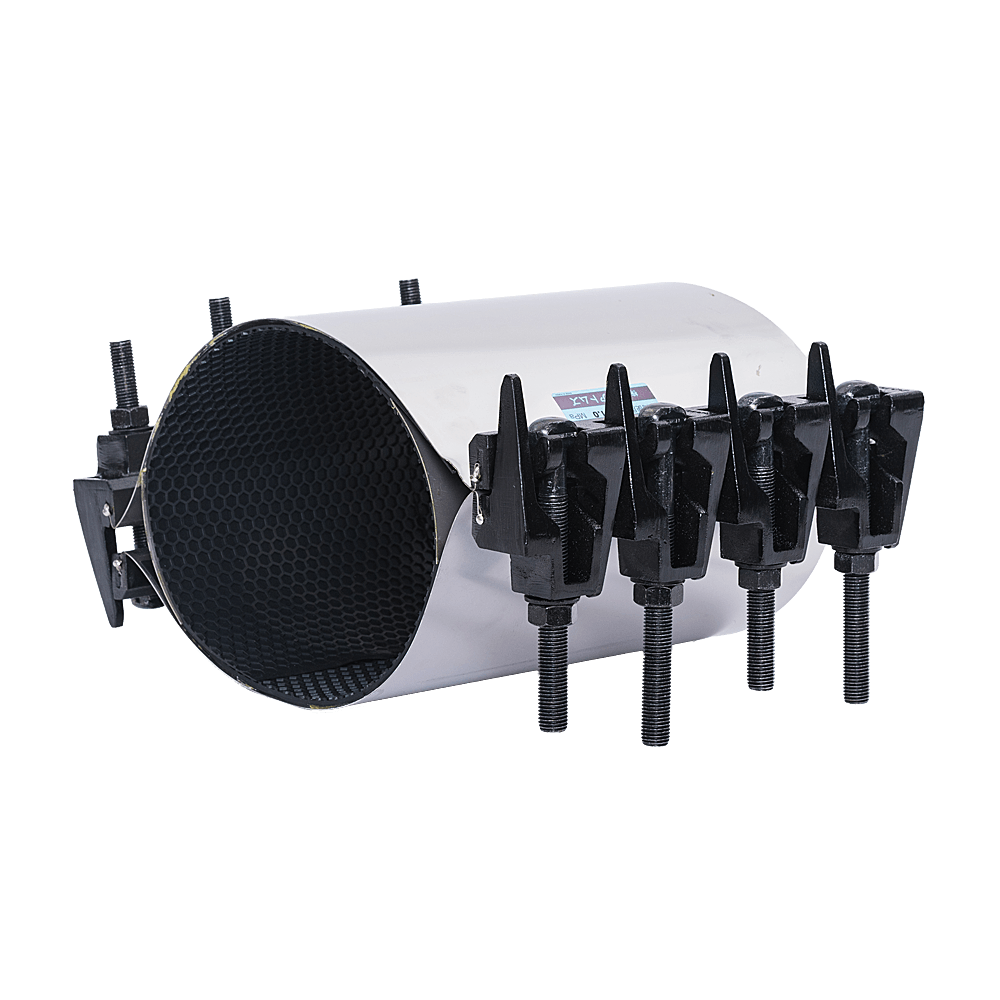

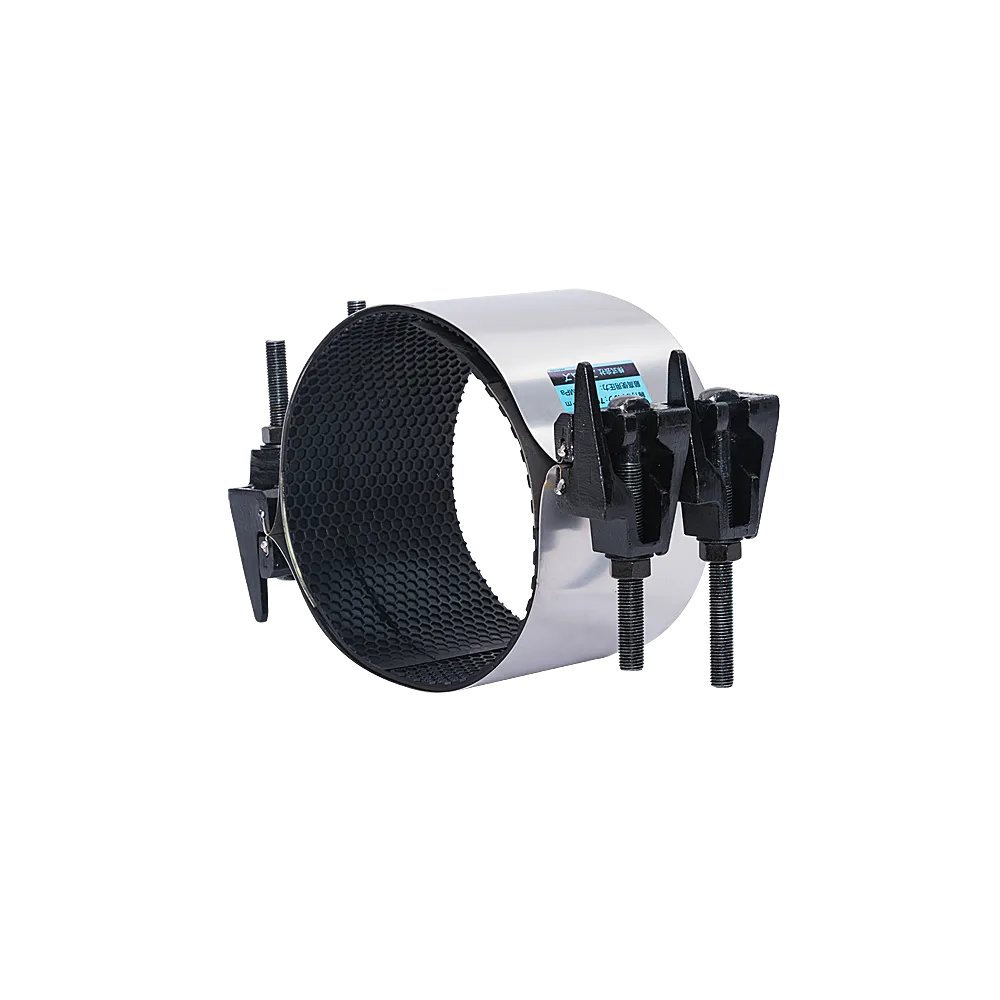

アトムズカップリング KCタイプ
カップリング
補修
各種配管の水漏れの補修に
- 面間が長いため軸方向の長い亀裂にも対応可能です。
- 適用範囲が広くダクタイル鋳鉄管や排水鋳鉄管にも適用します。
- 流体を止めずに施工出来ます。
★日本水道協会認証登録品もございます。（50A～250A）
製品型番

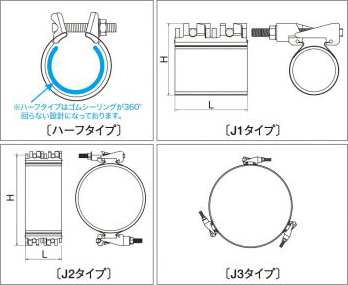

構造
寸法表
| 呼び径(A) | 適用管 外径 (mm) |
長さ (mm) | タイプ | ボルト締付 トルク値 (N・m) |
最高使用 圧力 (MPa) |
|---|---|---|---|---|---|
| 50 | 57～63 | 150 | ハーフ | 30～40 | 1.0 |
| 65 | 73～79 | 150 | |||
| 80 | 83～93 | 150 | J1 | 60～80 | |
| 300 | |||||
| 100 | 108～118 | 150 | |||
| 300 | |||||
| 125 | 132～142 | 150 | 70～90 | ||
| 300 | |||||
| 150 | 159～169 | 150 | |||
| 300 | |||||
| 200 | 205～225 | 150 | J2 | ||
| 300 | |||||
| 250 | 265～285 | 150 | |||
| 300 | |||||
| 300 | 314～334 | 150 | 80～100 | 0.6 | |
| 300 | |||||
| 350 | 355～375 | 150 | 0.4 | ||
| 300 | |||||
| 400 | 406～426 | 150 | |||
| 300 | |||||
| 450 | 455～485 | 150 | J3 | ||
| 300 | |||||
| 500 | 505～535 | 150 | 0.3 | ||
| 300 | |||||
| 600 | 605～635 | 150 | 0.2 | ||
| 300 |
よくあるご質問
- ハーフ・J1・J2・J3と4種類のタイプがありますが、どう違うのですか？
- ハーフタイプはゴムシーリングが、配管の全周に回らない構造になっております。J1・J2・J3はブラケットが、それぞれ1ヶ所・2ヶ所・3ヶ所あります。
- 製品の長さを教えてください。

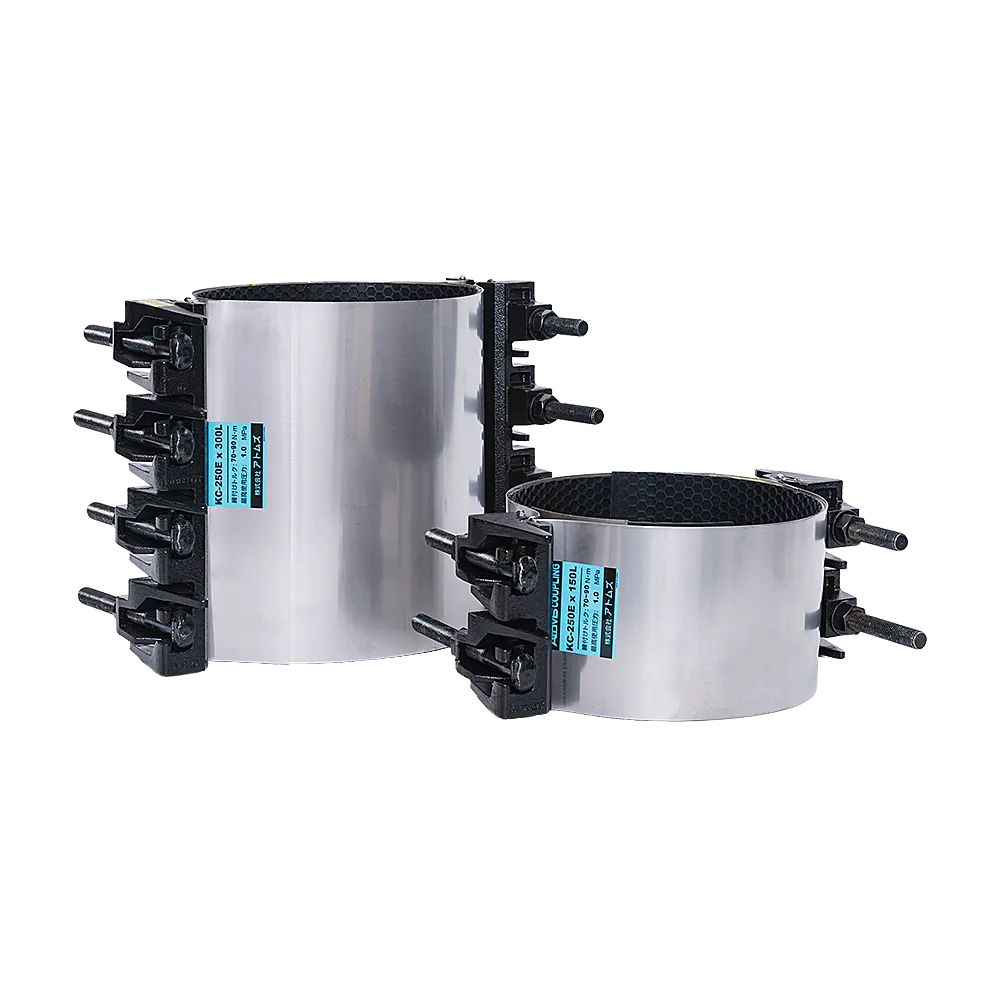

- 50Aと65Aは150mmですが、80Aから600Aは150mmと300mmをそれぞれ用意しております。配管の傷が複数あったり、縦に長いときには300Lをご使用ください。
- 給水装置の部分で使えますか？
- 日本水道協会認証登録品がございますので、弊社までお問い合わせください。
