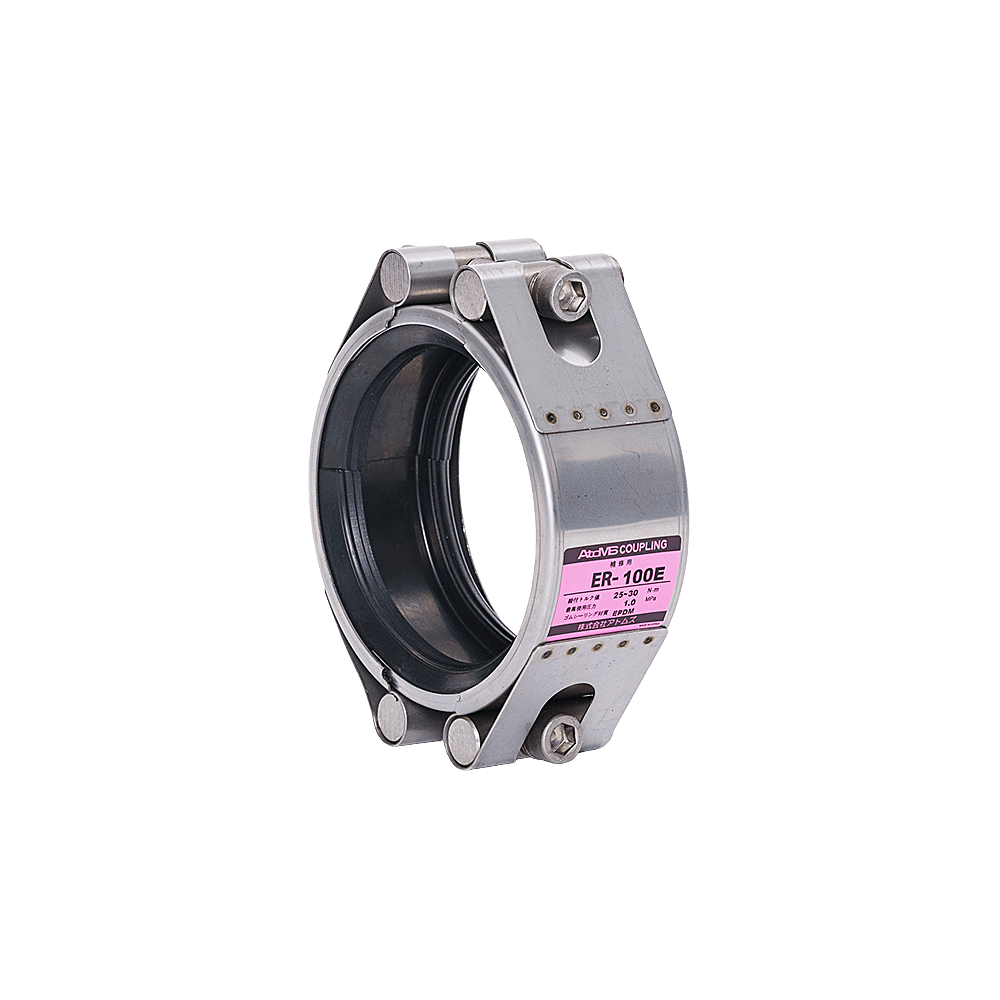

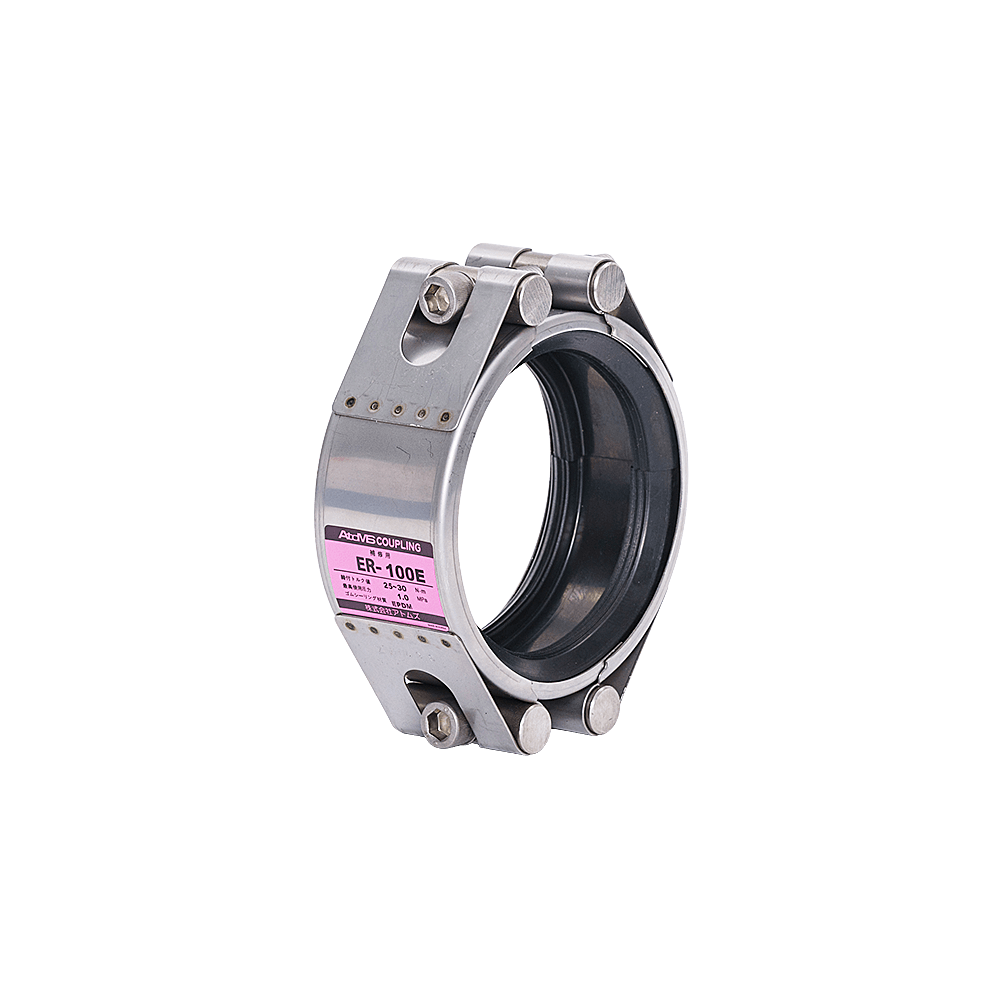

アトムズカップリング ERタイプ
カップリング
補修

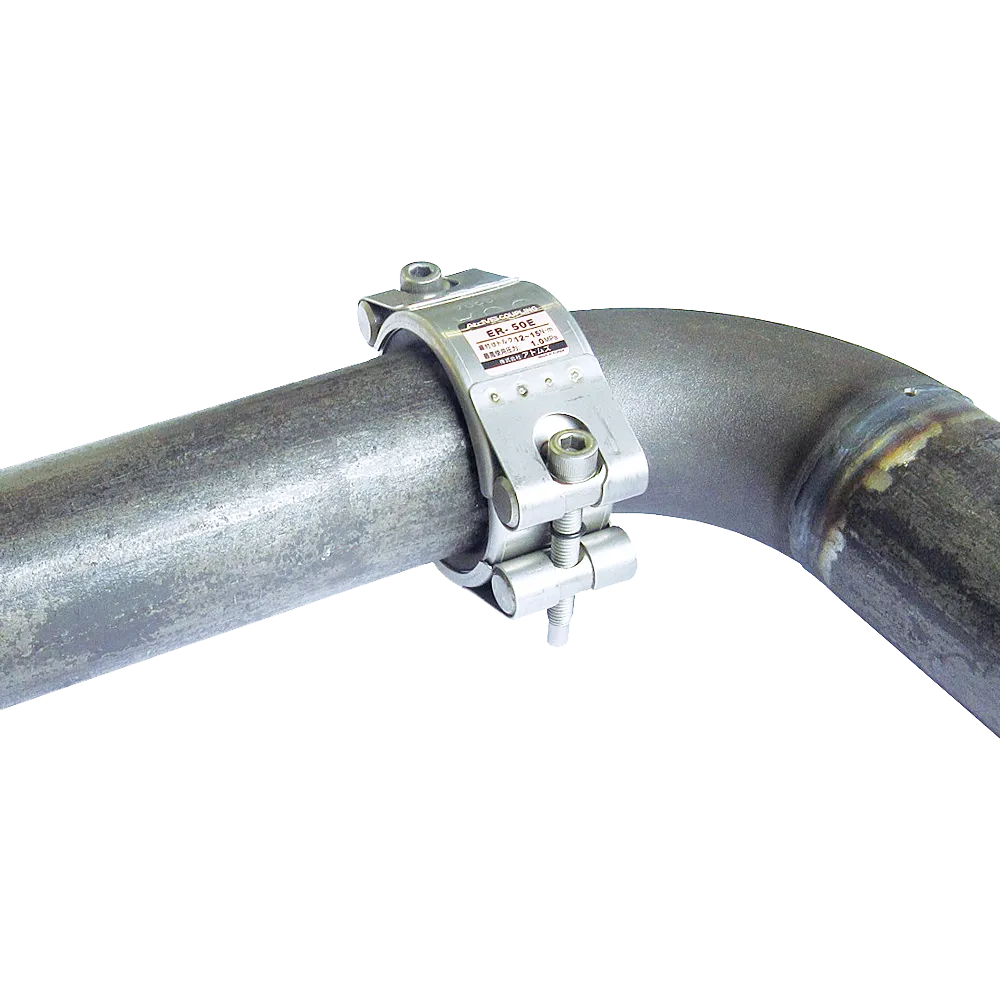

エルボなどの溶接箇所の補修に
- 締付ボルトを外すと二つ割になるため、スペースのない場所での作業もスムーズです。
- 面間が短く溶接継手の溶接箇所に最適です。
- 溶接部の漏洩予防としても効果的です。
- 流体を止めずに施工出来ます。
製品型番
寸法表
| 呼び径 (A) |
適用管 外径 (mm) |
長さ (mm) | ボルト 呼び径 |
六角棒 サイズ (mm) |
ボルト締付 トルク値 (N・m) |
最高 使用圧力 (MPa) |
|---|---|---|---|---|---|---|
| 15 | 21.0～23.0 | 27 | M6 | 5 | 5～7 | 1.0 |
| 20 | 26.0～28.6 | |||||
| 25 | 33.0～35.5 | |||||
| 32 | 42.0～44.5 | |||||
| 40 | 47.5～50.5 | |||||
| 50 | 59.0～62.0 | 40 | M8 | 6 | 10～12 | |
| 65 | 75.0～79.0 | |||||
| 80 | 88.0～92.0 | 60 | M12 | 10 | 20～24 | |
| 100 | 113.0～118.0 | |||||
| 125 | 138.0～142.5 | 30～35 | ||||
| 150 | 164.0～168.5 | |||||
| 200 | 214.0～219.0 | 0.8 | ||||
| 250 | 262.0～270.0 | |||||
| 300 | 316.0～323.0 | 0.7 |
よくあるご質問
- 製品の特長を教えてください。
- 面間が短く、エルボやチーズなどの突合せ溶接式管継手との溶接部の補修にご使用いただけます。
- エルボの溶接式管継手の中央部分の補修に使えますか？
- ご使用いただけません。
- 給水装置の部分で使えますか？
- 日本水道協会の認証登録を受けていないので、ご使用いただけません。
- 配管の接続用として使えますか？
- ゴムシーリングの構造上、ご使用いただけません。
