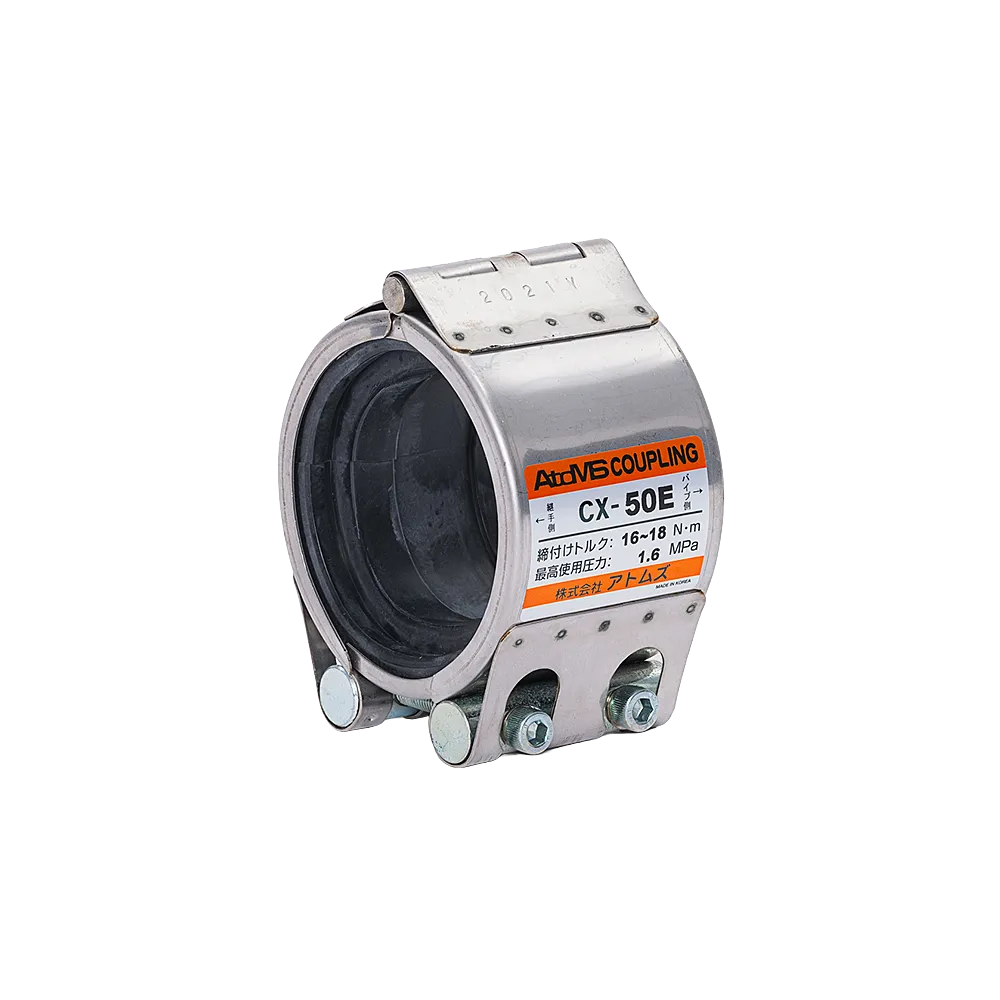

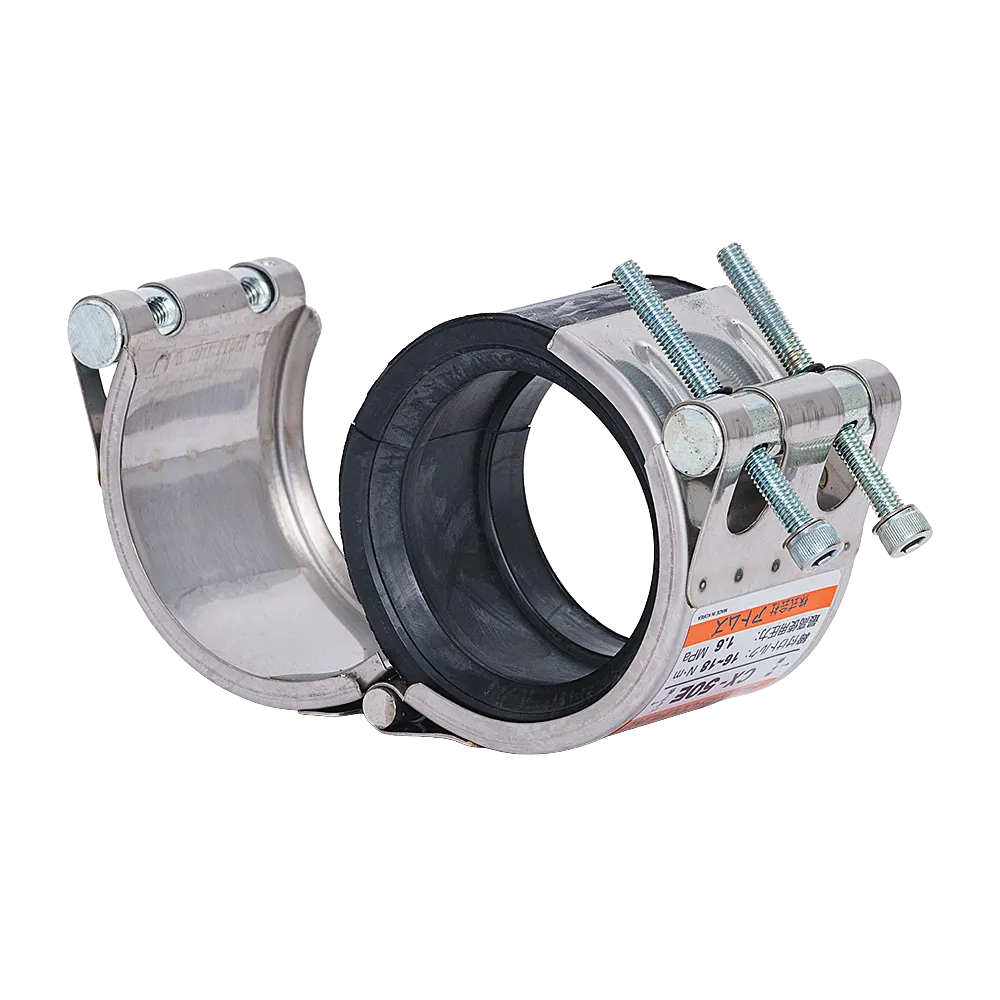

アトムズカップリング CXタイプ

カップリング補修

カタログを見る図面を見る取扱説明書を見る適用管種を見るトルクレンチ参考選定表を見る

ねじ込み継手部の漏水補修に

特殊なゴムシーリングの形状で、ねじ込み継手部からの漏水を補修します。
直管部の補修にも使用可能です。
バンド付きのねじ込み継手にはご使用になれません。
流体を止めずに施工出来ます。

製品型番

寸法表

呼び径 (A)	適用管外径 (mm)	適用ソケット外径(mm)	長さ (mm)	ボルト呼び径	六角棒サイズ (mm)	ボルト締付トルク値 (N・m)	最高使用圧力 (MPa)
20	27.2	33～36	60	M6	5	6～8	1.6
25	34.0	41～44				8～10
32	42.7	51～53.5
40	48.6	57～61
50	60.5	70～74				16～18

ねじ込み部適用管種：
ねじ込み式可鍛鋳鉄製管継手（JIS B 2301）のバンド無し
直管部適用管種：
配管用炭素鋼鋼管（JIS G 3452）・配管用ステンレス鋼管（JIS G 3459）
一般配管用ステンレス鋼管（JIS G 3448）ほか、SGPと近似外径の配管

よくあるご質問

製品の特長を教えてください？: バンド無しのねじ込み式管継手部からの漏洩補修にご使用いただけます。
バンド有りのねじ込み式管継手にも使えますか？: ご使用いただけません。
直間部でも使えますか？: ご使用いただけます。ゴムシーリングの ℓ 寸法に漏洩部を合わせてください。
給水装置の部分で使えますか？: 日本水道協会の認証登録を受けていないので、ご使用いただけません。
