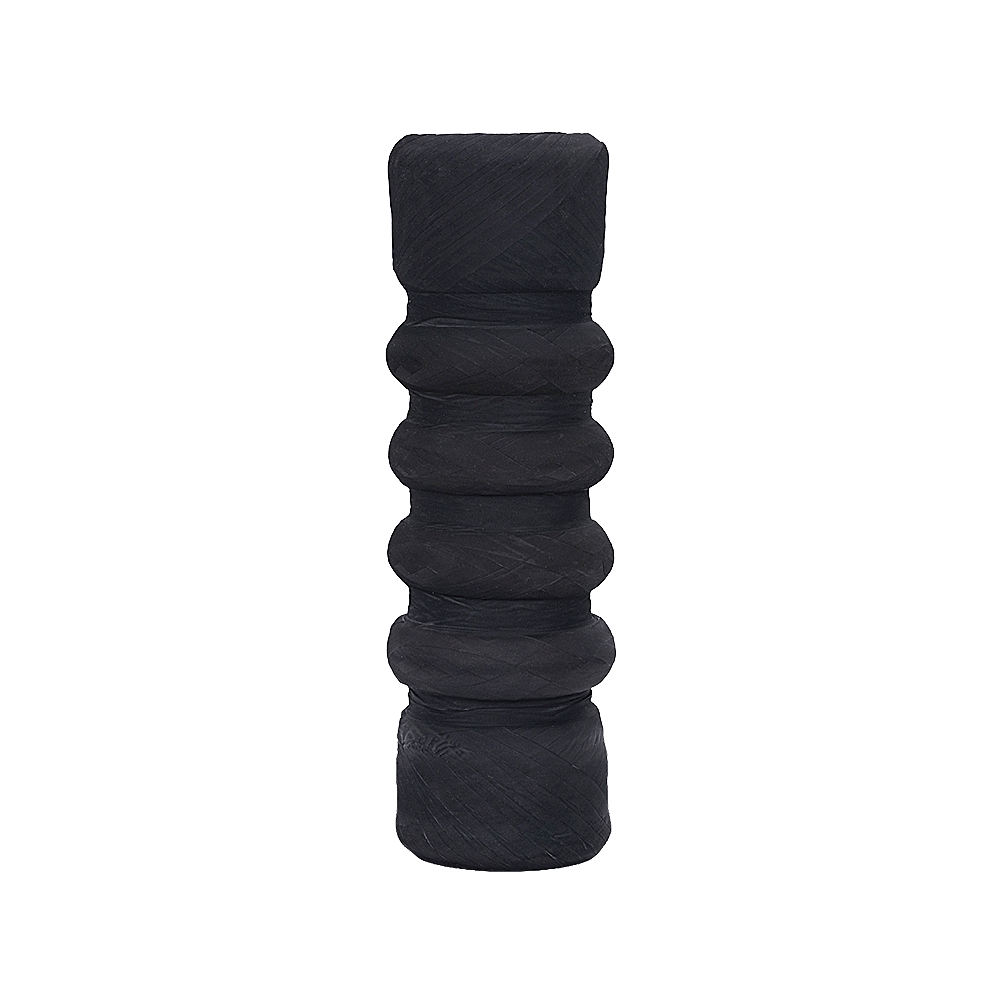

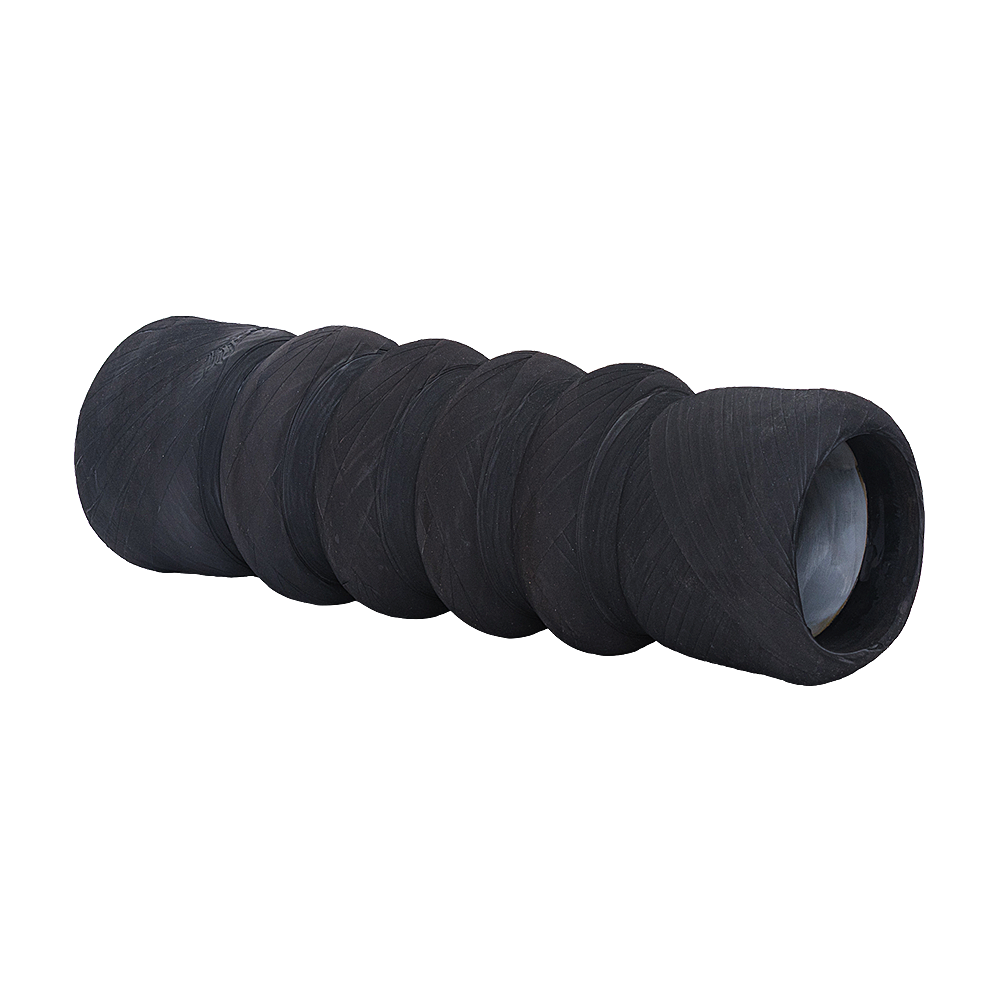

アトムジョイント AJ-VS（樹脂管用差込みタイプ）
可とう伸縮継手

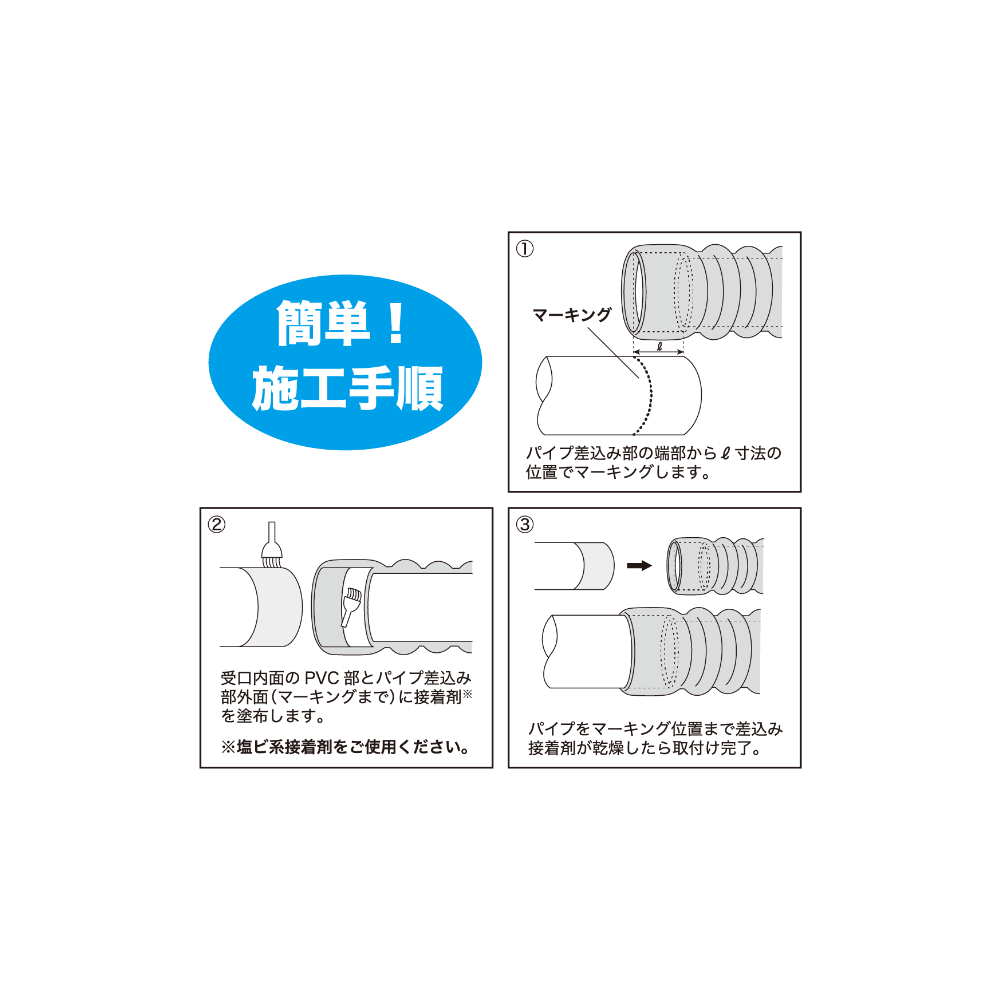

差込み接着の簡単施工
- 頑丈なボディと柔軟な構造を持つゴム可とう伸縮継手です。
- 内面フラットのため汚泥等の沈殿がありません。
- 埋設・露出兼用です。
- 低圧(0.5MPa以下)用です。
EPDMゴム標準品
※標準品のゴム材質はEPDMゴムですが、NBRゴム・CRゴム・MTゴム（耐塩素ゴム）での製作も可能です。
※給水用（水道用資機材）には MTゴムをご使用ください。
詳しくは こちらのPDF資料 をご覧ください。
製品型番
寸法・許容変位量 [単位 : mm]
| 呼び径
(A)
|
100mm偏心用（4山） | 200mm偏心用（6山） | ||||||
|---|---|---|---|---|---|---|---|---|
| 長さ | 許容
伸長量 |
許容
圧縮量 |
長さ | 許容
伸長量 |
許容
圧縮量 |
|||
| 50 | 500 | 40 | 50 | 650 | 60 | 70 | ||
| 65 | ||||||||
| 80 | ||||||||
| 100 | ||||||||
| 125 | 600 | 700 | ||||||
| 150 | 750 | |||||||
| 200 | ||||||||
| 250 | 700 | 850 | ||||||
| 300 | 880 | |||||||
- 各変位（偏心、伸長、圧縮）は、許容変位量の範囲でご使用ください。
- 表中の許容変位は、単独変位の場合です。複合変位の場合は、各許容変位量は低下します。
よくあるご質問
- 配管との接続は、どのように行いますか？
- 両端の受口内面に塩ビ用ソケットを装着しています。塩ビ管用接着剤をご使用いただき接着してください。
- 埋設と露出のどちらでも使用できますか？
- ご使用いただけます。
- 製品長さは、カタログに記載の寸法だけですか？
- 指定の長さに対応できる場合とできない場合がございます。弊社までお問い合わせください。
- 納期はどのくらいかかりますか？
- 偏心量とサイズにより、在庫している製品も一部あります。それ以外は受注生産となりますので、弊社までお問い合わせください。
