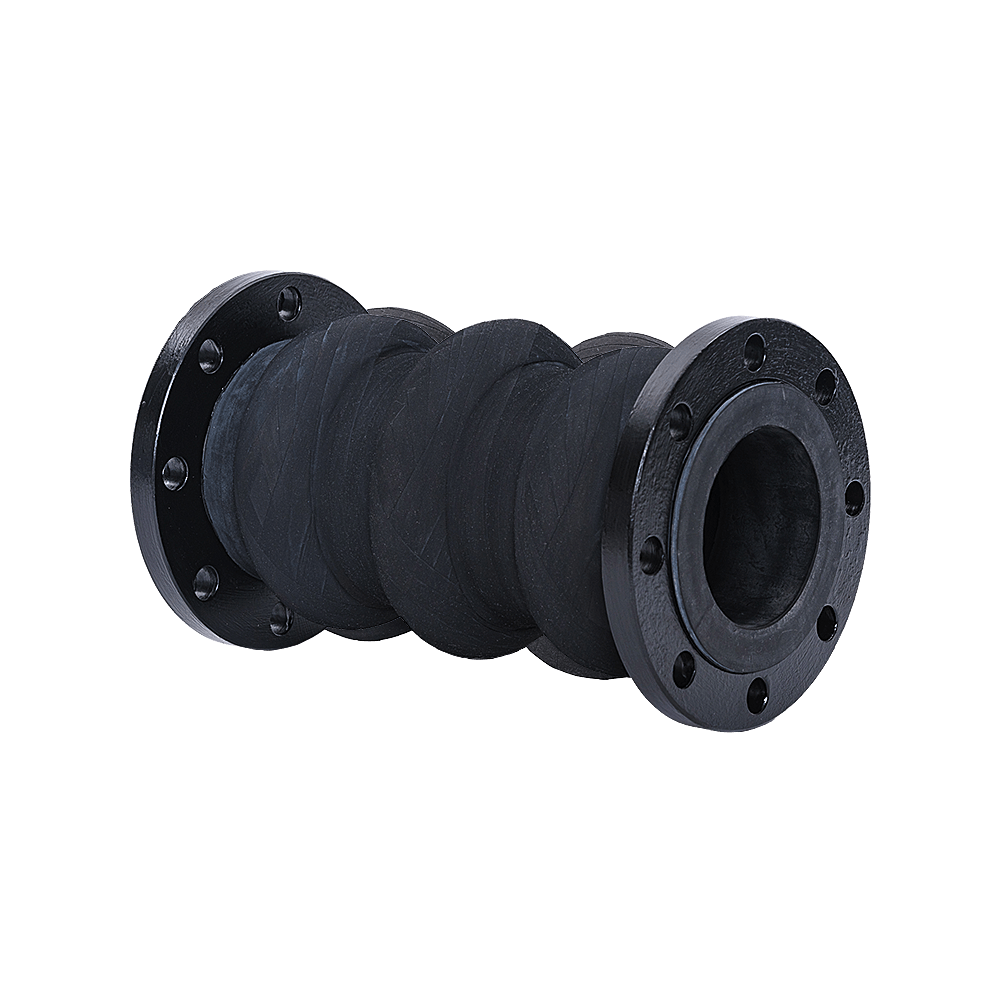

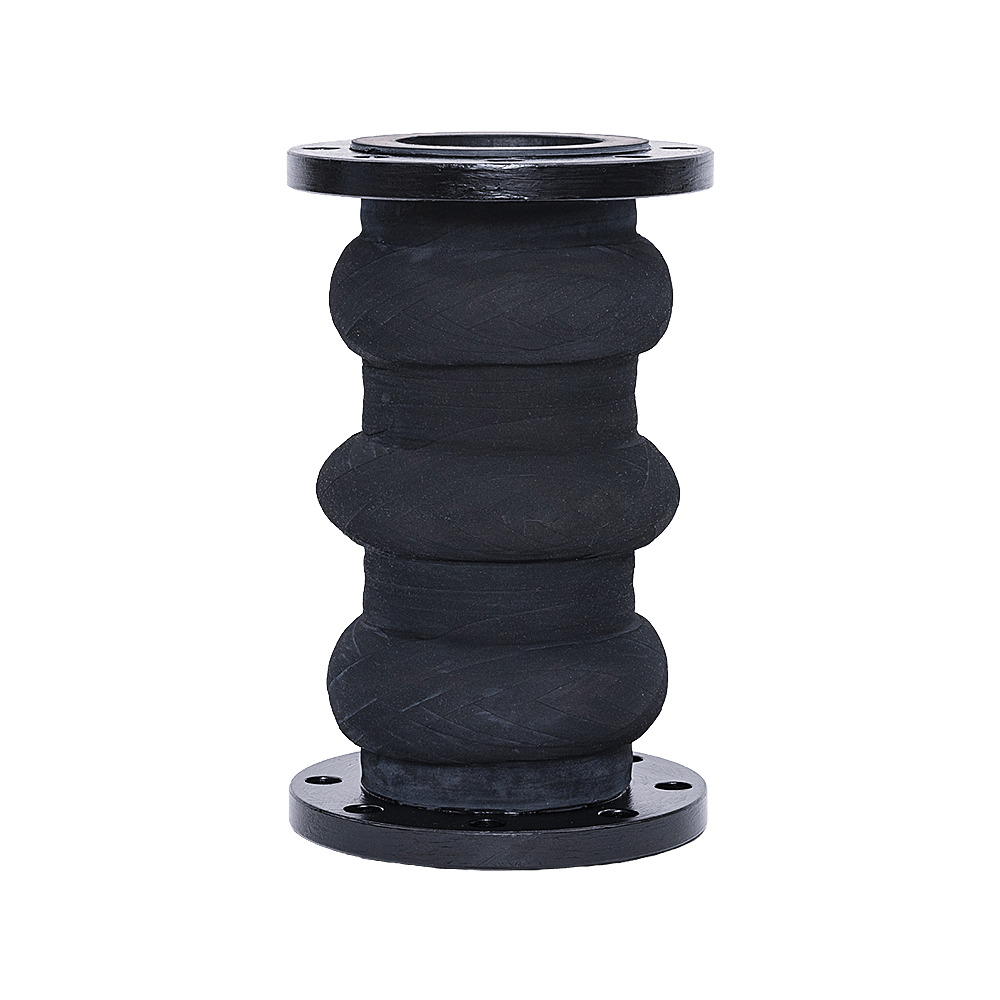

アトムジョイント AJ-VF（樹脂管用フランジタイプ）
可とう伸縮継手
塩ビ管などの強度が低い配管に
- 頑丈なボディと柔軟な構造を持つゴム可とう伸縮継手です。
- 応力を吸収して前後の配管への負担軽減する構造です。
- フランジはルーズフランジです。
EPDMゴム標準品
※標準品のゴム材質はEPDMゴムですが、NBRゴム・CRゴム・MTゴム（耐塩素ゴム）での製作も可能です。
※給水用（水道用資機材）には MTゴムをご使用ください。
詳しくは こちらのPDF資料 をご覧ください。
仕様
| 偏心量 | 使用区分 | 圧力区分 (最高使用圧力) |
|---|---|---|
| 100mm偏心用 | 埋設用 | 低圧用 (0.5MPa) 高圧用 (1.0MPa) |
| 200mm偏心用 |
※露出用はAJ-A露出用をご使用ください。
- フランジ規格：JIS10K・JIS5K・水協F 他
- フランジ材質：SS400・SUS304 他
- フランジ仕上げ（SS400の場合の標準仕様）
溶融亜鉛めっき+ノンタールエポキシ樹脂塗装 - 土被り3m+車重量25tの外圧を標準としています。
- 600A以上の口径もございます。L寸法の指定、ゴム材質の変更、フランジの特殊規格及び特殊材質等による製作など、お気軽にご相談ください。
製品型番
寸法・許容変位量 [単位 : mm]
| 呼び径
(A)
|
山数 | 100mm偏心用 | 200mm偏心用 | |||||
|---|---|---|---|---|---|---|---|---|
| 長さ | 許容
伸長量
|
許容
圧縮量
|
山数 | 長さ | 許容
伸長量
|
許容
圧縮量
|
||
| 32 | 3 | 350 | 40 | 60 | 4 | 450 | 50 | 70 |
| 40 | ||||||||
| 50 | ||||||||
| 65 | ||||||||
| 80 | ||||||||
| 100 | ||||||||
| 125 | ||||||||
| 150 | 500 | 600 | ||||||
| 200 | ||||||||
| 250 | ||||||||
| 300 | 550 | 650 | ||||||
| 350 | 50 | 70 | 60 | 80 | ||||
| 400 | ||||||||
| 450 | ||||||||
| 500 | ||||||||
- 各変位（偏心・伸び・縮み）は、許容変位量の範囲でご使用ください。
- 表中の許容変位は、単独変位の場合です。複合変位の場合は、各許容変位量は低下します。
よくあるご質問
- 露出用の製品は無いのですか？
- 露出用はアトムジョイントAタイプで代用が可能です。
- フランジの規格と材質はどんな種類がありますか？
- 各種の規格と材質で対応可能です。弊社までお問い合わせください。
- 製品長さは、カタログに記載の寸法だけですか？
- 指定の長さに対応できる場合とできない場合がございます。弊社までお問い合わせください。
- ゴム材質の変更はできますか？
- ゴム材質により対応できる場合とできない場合がございます。弊社までお問い合わせください。
