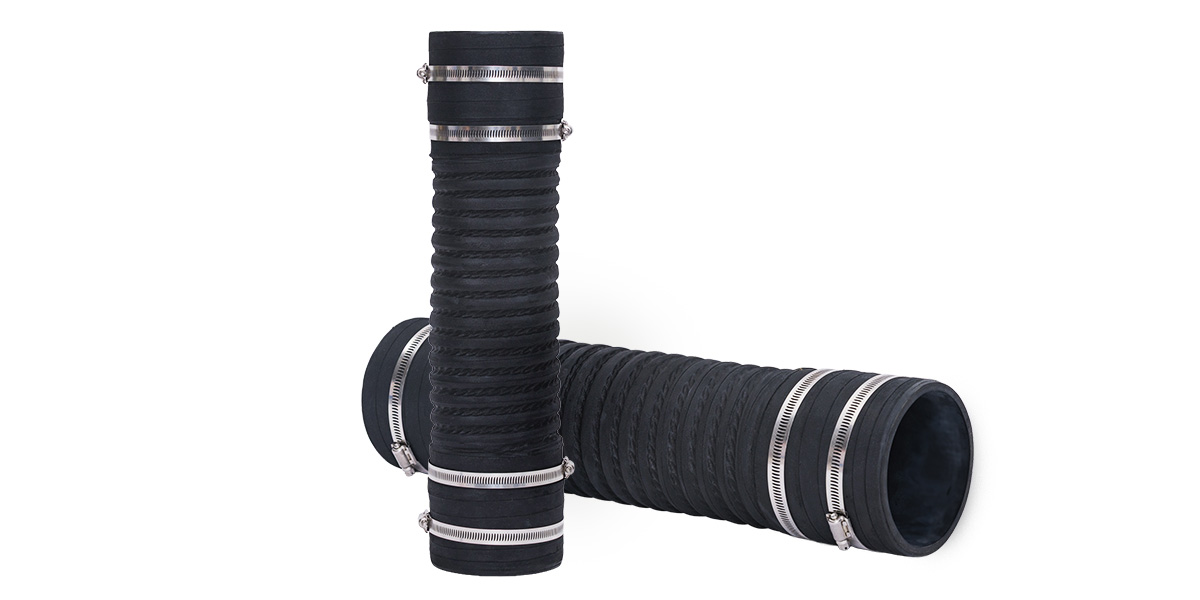

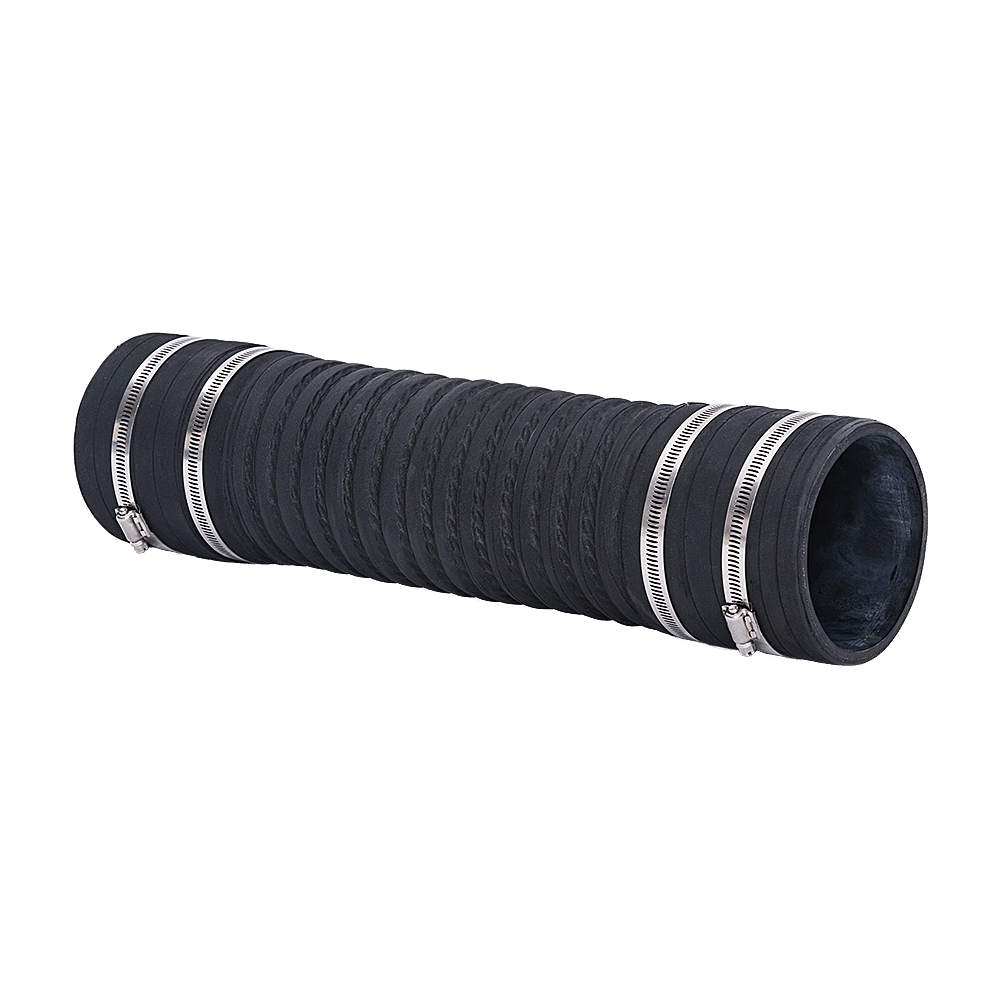

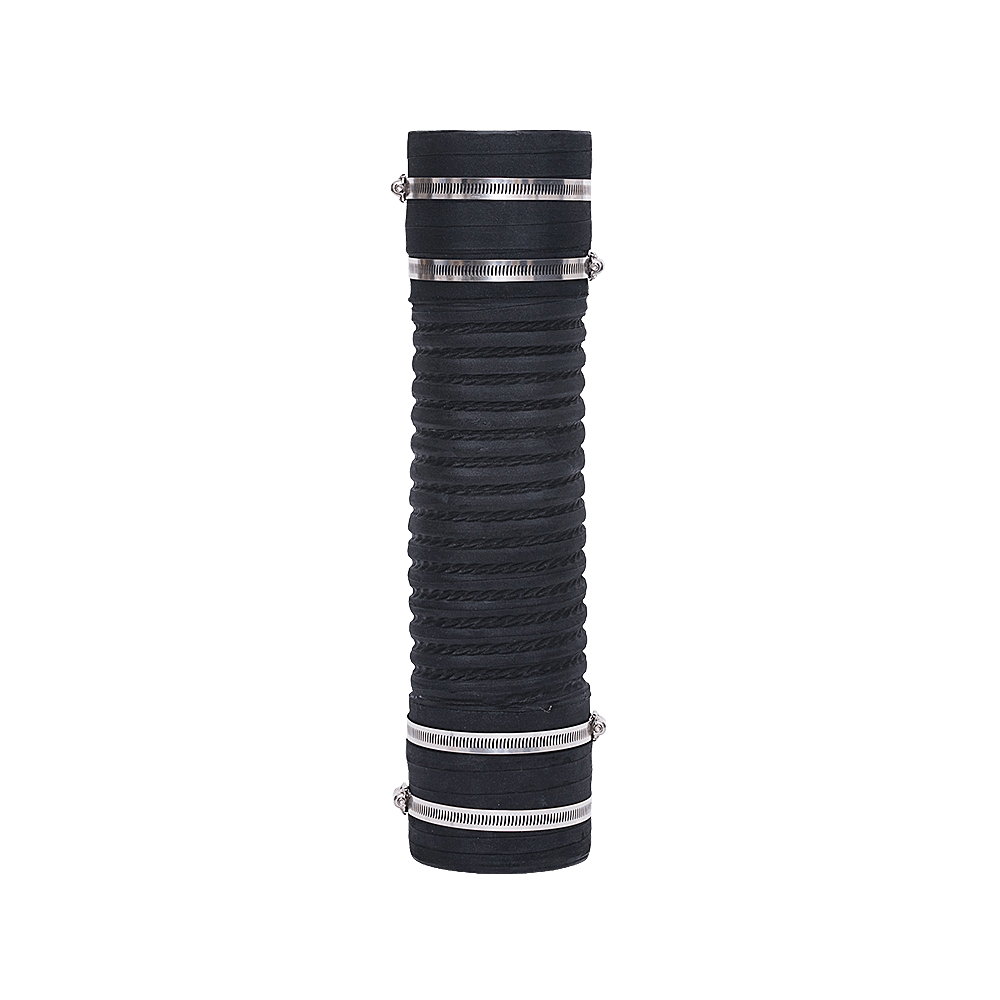

アトムジョイント AJ-DA（露出用バンド締めタイプ）
可とう伸縮継手
露出用バンド締めタイプ
- バンド締めで施工が容易なゴム可とう伸縮継手です。
- 排水配管に最適です。
- 内面フラットのため汚泥等の沈殿がありません。
- 露出用です。
- EPDMゴム製です。
製品型番
寸法・許容変位量
| 呼び径 (A) |
許容偏心量 | バンド点数 | ||||||
|---|---|---|---|---|---|---|---|---|
| 300L | 400L | 500L | 600L | 700L | 800L | 900L | ||
| 40 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 2点（片側1点） |
| 50 | ||||||||
| 65 | 10 | 15 | 20 | |||||
| 80 | ||||||||
| 100 | – | 10 |
15 |
25 | 40 | 45 | 4点（片側2点） | |
| 125 | 30 | |||||||
| 150 | – |
10 | 20 | 35 | ||||
| 200 | – | 25 | 40 | |||||
※各変位は許容変位量以内でご使用ください。
よくあるご質問
- 配管との接続は、どのように行いますか？
- 両端の受口に配管を差し込み、同梱のバンドを締めて接続してください。80Aまでのバンドは両端で各1本、100A以上は各2本となります。
- サイズによっては、バンドを締めた後の余りが長いのですが？
- お手数をお掛けしますが、不要であれば切断してください。
- 埋設配管に使用できますか？
- ご使用いただけません。
- 外面のゴムが山と谷の形状となっていますが液溜まりしませんか？
- 内面はフラットになっていますので、液溜まりしづらい構造になっています。但し、製品に変位が発生した場合や勾配を十分に取れない場合には、液溜まりするリスクがあります。
- 他のアトムジョイントシリーズと比べて、なぜこんなに価格が安いのですか？
- 排水用で露出配管専用のため、ゴムの肉厚は必要最低限で設計したためです。
