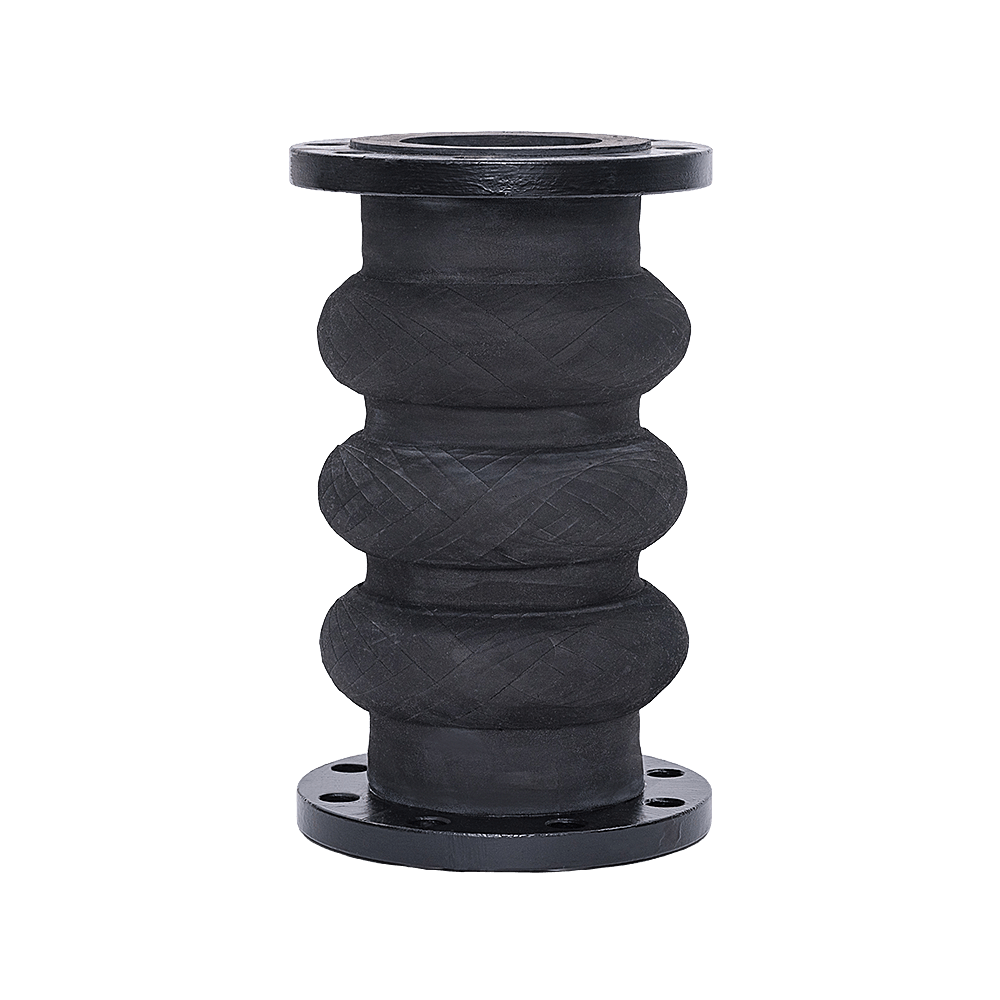

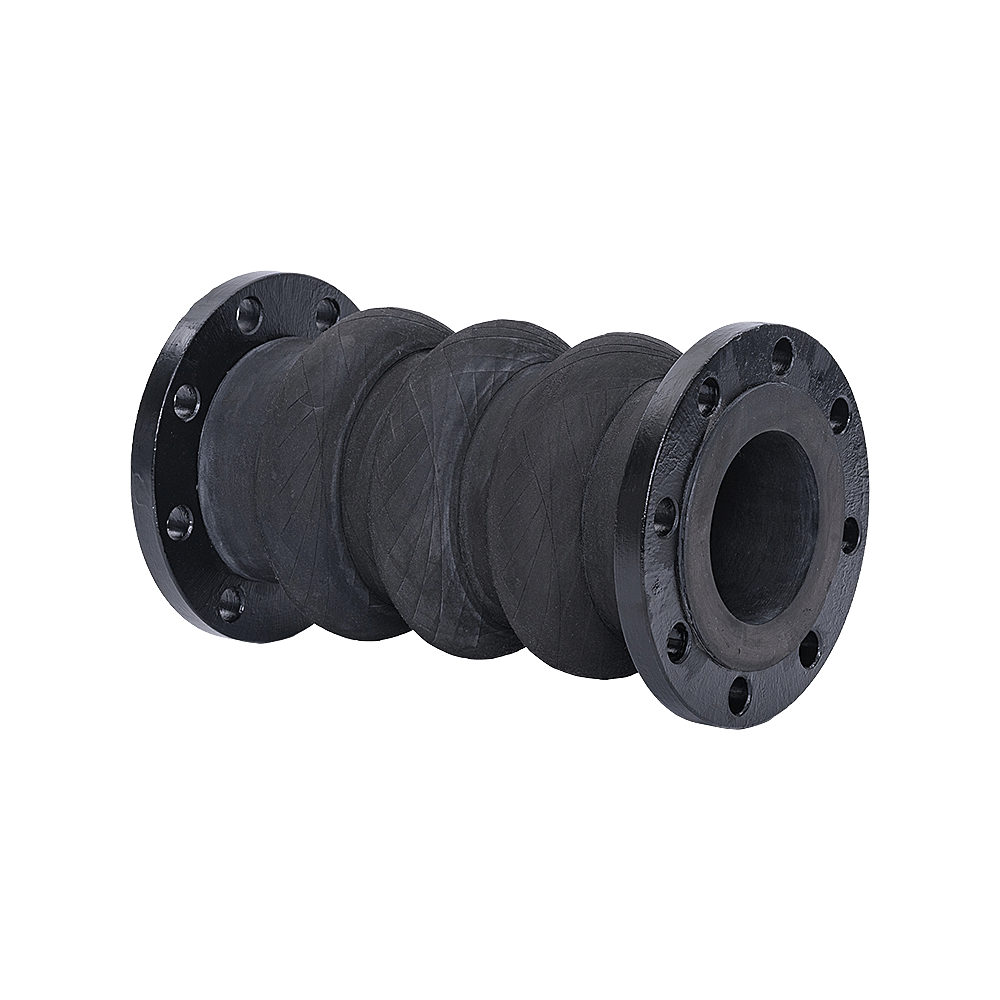

アトムジョイント AJ-A
可とう伸縮継手
しなやかに大きな変位を吸収
- 頑丈なボディと柔軟な構造を持つゴム可とう伸縮継手です。
- 偏心・伸縮性能に優れ、軟弱地盤の不等沈下対策、構造物と配管の縁切り、道路などの横断管路、水管橋の前後、マンホールの前後、配管の伸縮吸収などに効果を発揮します。
- フランジはルーズフランジです。
EPDMゴム標準品
※標準品のゴム材質はEPDMゴムですが、NBRゴム・CRゴム・MTゴム（耐塩素ゴム）での製作も可能です。
※給水用（水道用資機材）には MTゴム をご使用ください。
詳しくは こちらのPDF資料 をご覧ください。
製品型番
仕様
| 偏心量 | 埋設区分 | 圧力区分 | |
|---|---|---|---|
| 区分 | 最高使用圧力(MPa) | ||
| 20mm偏心用 50mm偏心用 100mm偏心用 200mm偏心用 300mm偏心用 400mm偏心用 |
埋設用 露出用 露出用負圧対策品 |
低圧用 | 0.5 |
| 高圧用 | 1.0 （300mm,400mm偏心用はご相談ください） |
||
※負圧適用範囲：-0.1MPa（-760mmHg）（埋設用及び露出用負圧対策品の場合）
- フランジ規格：JIS10K・JIS5K・水協F 他
- フランジ材質：SS400・SUS304 他
- フランジ仕上げ（SS400の場合の標準仕様）
露出用：溶融亜鉛めっき+ローバル塗装
埋設用：溶融亜鉛めっき+ノンタールエポキシ樹脂塗装
- 土被り3m+車重量25tの外圧を標準としています。（埋設用）
- 負圧が想定される場合、露出用の通常品はご使用になれません。負圧対策品をご指定下さい。
※L寸法の指定、ゴム材質の変更、フランジの特殊規格及び特殊材質等による製作など、お気軽にご相談ください。
寸法表 [単位 : mm]
| 呼び径(A) | 20mm偏心（1山） | 50mm偏心（2山） | 100mm偏心（3山） | 200mm偏心（4山） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長さ | 許容
伸長量
|
許容
圧縮量
|
長さ | 許容
伸長量
|
許容
圧縮量
|
長さ | 許容
伸長量
|
許容
圧縮量
|
長さ | 許容
伸長量
|
許容
圧縮量
|
|
| 20 | 150 | 15 | 20 | 250 | 30 | 45 | 350 | 40 | 60 | 450 | 50 | 70 |
| 25 | ||||||||||||
| 32 | ||||||||||||
| 40 | ||||||||||||
| 50 | ||||||||||||
| 65 | ||||||||||||
| 80 | 20 | 300 | ||||||||||
| 100 | ||||||||||||
| 125 | ||||||||||||
| 150 | 200 | 500 | 600 | |||||||||
| 200 | ||||||||||||
| 250 | ||||||||||||
| 300 | 550 | 650 | ||||||||||
| 350 | 25 | 30 | 350 | 40 | 50 | 50 | 70 | 60 | 80 | |||
| 400 | ||||||||||||
| 450 | 250 | |||||||||||
| 500 | ||||||||||||
| 550 | 400 | |||||||||||
| 600 | ||||||||||||
| 700 | 650 | 750 | ||||||||||
| 800 | 300 | |||||||||||
| 900 | ||||||||||||
| 1000 | 450 | 700 | 800 | |||||||||
| 1100 | ||||||||||||
| 1200 | ||||||||||||
| 1350 | ||||||||||||
- 各変位（偏心・伸長・圧縮）は、許容変位量の範囲でご使用下さい。
表中の許容変位量は、単独変位の場合です。複合変位の場合は各許容変位量は低下します。 - 300mm偏心・400mm偏心につきましてはお問い合わせください。
よくあるご質問
- 埋設用と露出用は何が異なりますか？
- 埋設用は土圧に耐えられるよう、山の部分にも補強リングを装着しています。そのため、山の高さは露出用と比べて高くなります。また、フランジの塗装の種類が、埋設用と露出用で異なります（材質がSSの場合）。
- フランジの規格と材質はどんな種類がありますか？
- 各種の規格と材質で対応可能です。弊社までお問い合わせください。
- 製品長さは、カタログに記載の寸法だけですか？
- 指定の長さに対応できる場合とできない場合がございます。弊社までお問い合わせください。
- ゴム材質の変更はできますか？
- ゴム材質により対応できる場合とできない場合がございます。弊社までお問い合わせください。
