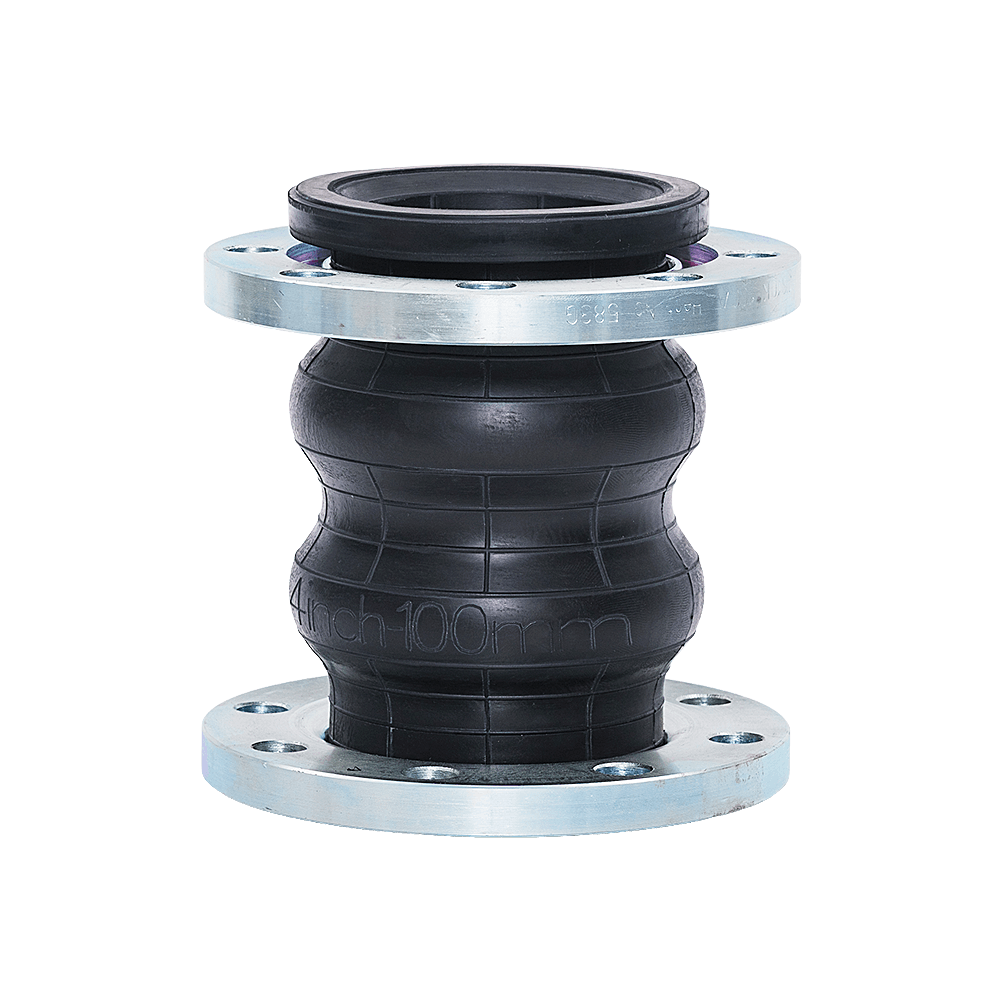

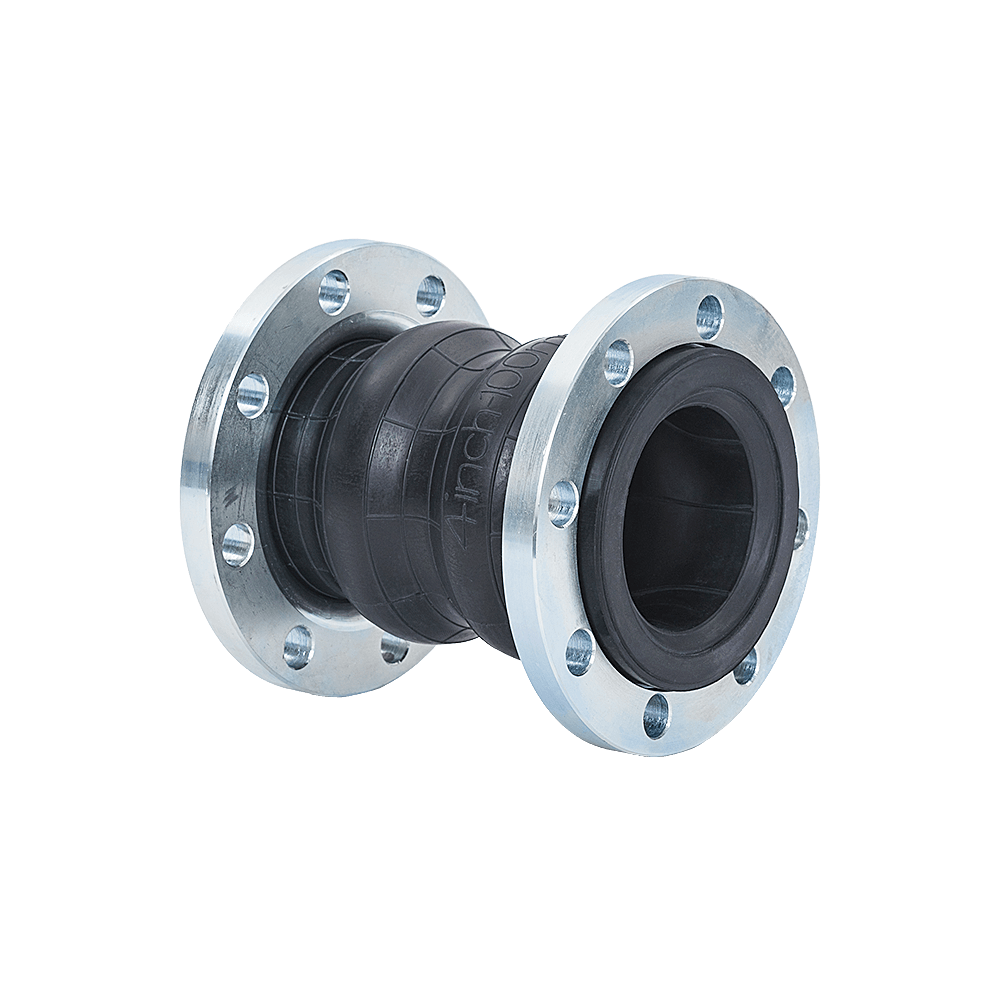

Wフレックス
ゴム製防振継手
2山構造でより優れた防振性
- 空調用循環ポンプ廻り、海水・工業用水・冷却水など、各種配管の防振用・変位吸収用にご使用いただけます。
- 防振性能に優れています。
- フランジはルーズフランジです。
★JIS K 6353適合ゴム使用
★国土交通省仕様書適合品
★空気調和衛生工学会規格適合品
※給水・給湯・プール水・油などの流体にはご使用になれません。
※給水用には アトムジョイント(MTゴム品) または TRフレックス をご使用下さい。
製品型番
寸法・許容変位量
| 呼び径 (A) |
長さ | 許容変位量(mm) | 取付時寸法許容量(mm) | 取付用ボルト寸法 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 偏心 | 伸長 | 圧縮 | 偏角(°) | 偏心 | 伸長 | 圧縮 | 偏角(°) | |||
| 20 | 120 | 15 | 10 | 15 | 20 | 3 | 3 | 3 | 10 | M12×55L |
| 25 | M16×60L | |||||||||
| 32 | 175 | 20 | 20 | 30 | 4 | |||||
| 40 | ||||||||||
| 50 | ||||||||||
| 65 | M16×65L | |||||||||
| 80 | ||||||||||
| 100 | 225 | 25 | 15 | 30 | ||||||
| 125 | M20×75L | |||||||||
| 150 | M20×80L | |||||||||
| 200 | 325 | 30 | 20 | 40 | 6 | |||||
| 250 | M22×90L | |||||||||
| 300 | ||||||||||
- 取付け時寸法許容量は、許容変位量に含みます。

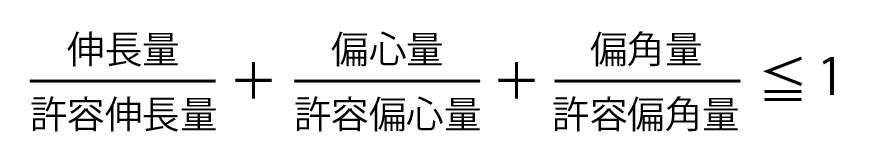

- 許容変位量は、単独変位の最大値です。伸長・偏心・偏角が同時に発生する場合（複合変位）は、下式の範囲内でご使用下さい。
- 取付用ボルト寸法はJIS10KFの場合です。但し、相手フランジがTSフランジで、厚みが異なる場合はボルト寸法が変わります。
よくあるご質問
- 給水用に使用できますか？
- ご使用いただけません。
- 製品長さは、カタログに記載の寸法だけですか？
- 一部対応できる長さもありますので、弊社までお問い合わせください。それ以外の長さはアトムジョイントAJ-Aタイプでご指定ください（対応致しかねる場合もございます）。
- ゴム材質の変更はできますか？
- 変更できません。
