Iフレックス

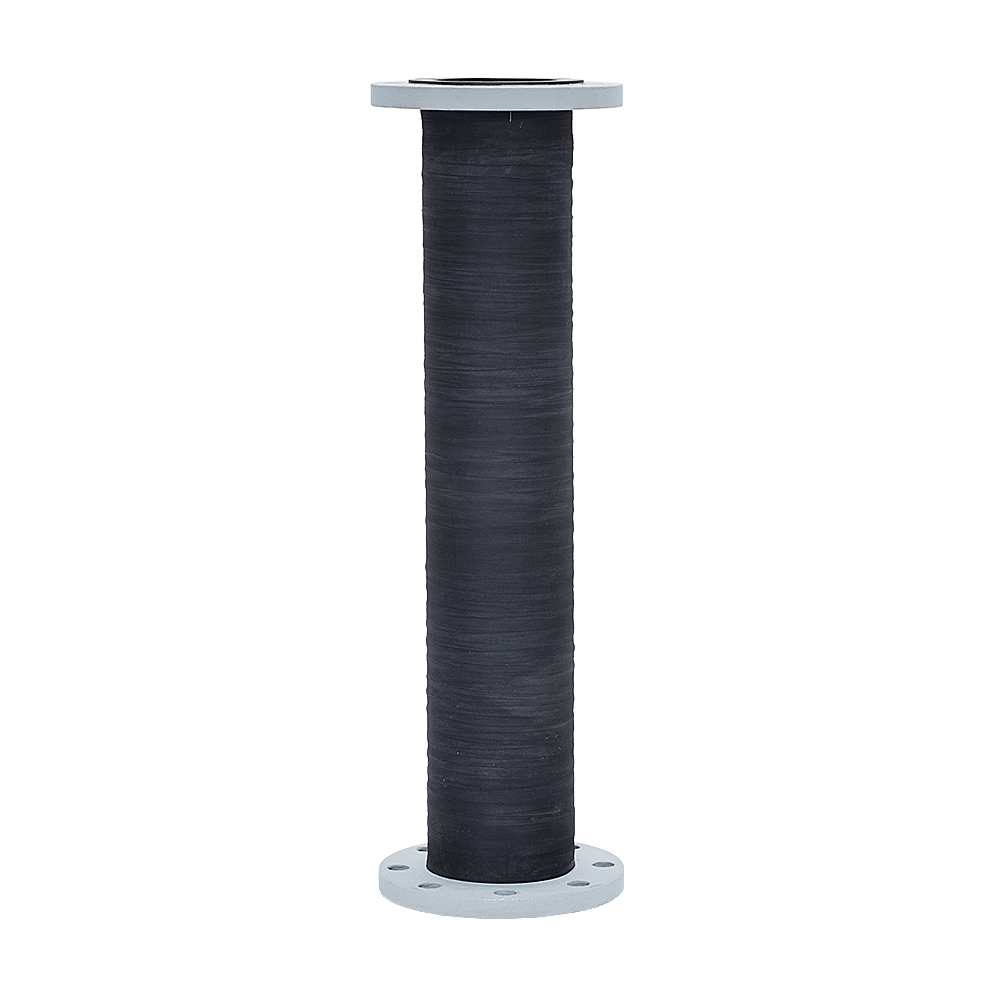

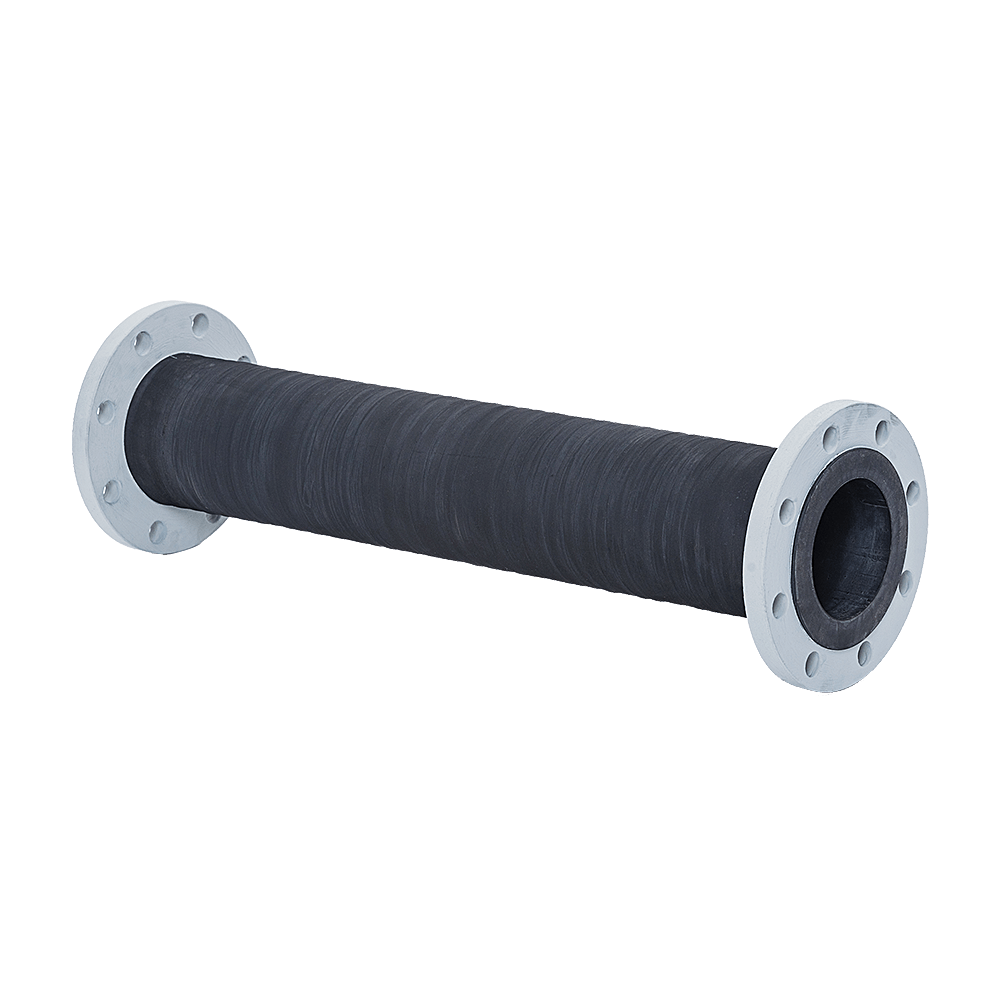

ゴム製防振継手
軸直角方向の変位吸収に優れた筒型タイプ
- 偏心、偏角などの大きな変位を吸収します。
- 内圧負荷時の寸法変化が少ないです。
- フランジはルーズフランジです。
★国土交通省仕様書適合品
MTゴム(耐塩素ゴム)標準品
※標準品のゴム材質はMTゴム（耐塩素ゴム）ですが、EPDMゴム・NBRゴム・CRゴムでの製作も可能です。
※埋設にはご使用になれません。
製品型番
寸法・許容変位量
| 呼び径 (A) |
長さ | 許容変位量[mm] | 取付時寸法許容値[mm] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 偏心 | 伸長 | 圧縮 | 偏角(゜) | 偏心 | 伸長 | 圧縮 | 偏角(゜) | ||
| 20 | 300 | 60 | 7 | 4 | 15 | 25 | 3 | 3 | 5 |
| 25 | |||||||||
| 32 | 20 | ||||||||
| 40 | 50 | ||||||||
| 50 | 300 | ||||||||
| 500 | 60 | 8 | 20 | 25 | 5 | 5 | |||
| 65 | 300 | 40 | 6 | 3 | 15 | 15 | 3 | 3 | |
| 500 | 50 | 8 | 4 | 20 | 20 | 5 | 5 | ||
| 80 | 300 | 30 | 6 | 3 | 10 | 15 | 3 | 3 | |
| 500 | 50 | 8 | 4 | 20 | 20 | 5 | 5 | ||
| 100 | 400 | 30 | 6 | 3 | 10 | 15 | 4 | 4 | |
| 700 | 50 | 10 | 5 | 15 | 20 | 7 | 7 | ||
| 125 | 400 | 30 | 6 | 3 | 10 | 15 | 4 | 4 | |
| 700 | 50 | 10 | 5 | 15 | 20 | 7 | 7 | ||
| 150 | 500 | 30 | 8 | 4 | 10 | 15 | 5 | 5 | |
| 700 | 40 | 10 | 6 | 15 | 20 | 7 | 7 | ||
| 200 | 500 | 20 | 8 | 4 | 5 | 10 | 5 | 5 | 3 |
| 700 | 30 | 10 | 6 | 7 | 15 | 7 | 7 | ||
| 250 | 500 | 20 | 8 | 4 | 5 | 10 | 5 | 5 | |
| 700 | 30 | 10 | 6 | 7 | 15 | 7 | 7 | ||
| 300 | 600 | 20 | 8 | 5 | 5 | 10 | 6 | 6 | |
| 700 | 25 | 10 | 6 | 6 | 15 | 7 | 7 | ||
※青字は国土交通省仕様書適合品
- 取付け時寸法許容量は、許容変位量に含みます。
- 許容変位量は、単独変位の最大値です。複合変位の場合は、各許容変位量は低下します。
よくあるご質問
- 国土交通省の標準仕様書に適合していますか？
- サイズごとに適合した製品の長さを用意しております。弊社カタログに記載しておりますのでご確認ください。
- 給水用に使用できますか？
- 弊社で独自に開発したMTゴムを採用しているためご使用いただけますが、日本水道協会の認証登録は受けておりませんのでご注意ください。
- ゴム材質の変更はできますか？
- ゴム材質により対応できる場合とできない場合がございます。弊社までお問い合わせください。
