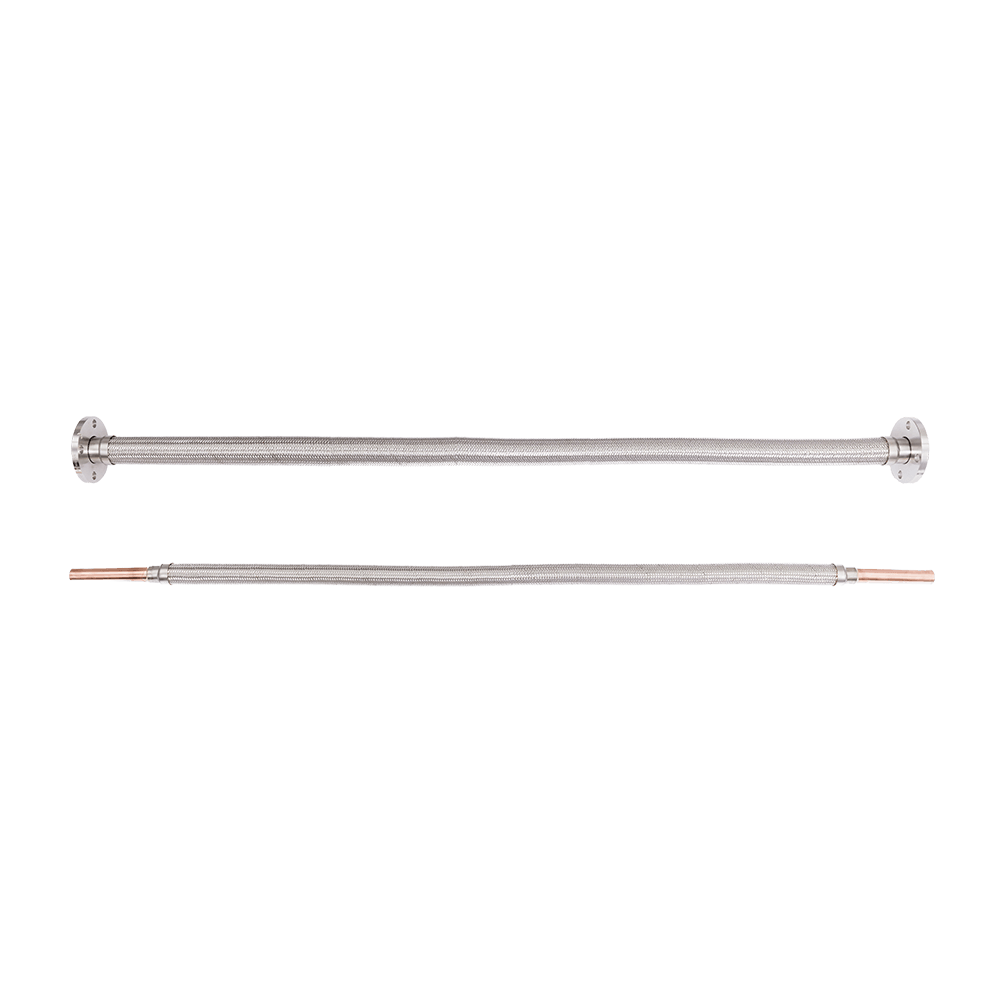

メディフレックス
銅管用フレキシブルジョイント
医療ガス配管用のクリーンなフレキ
- 極めて重要なライフラインである、医療ガス用配管に求められる性能・要求をクリアした製品です。
- 各種医療用ガスにご使用いただけます。(酸素、亜酸化窒素、治療用空気、吸引、窒素、駆動用空気、余剰麻酔ガス、二酸化炭素、非治療用空気など)
- 内外面に脱脂処理を行っているため衛生的です。
製品型番
寸法表 [単位 : mm]
ろう付け接続：10A～40A
| 呼び径 (A) |
銅管外径 | 長さ | 取付寸法 | 許容偏心量 | 最高使用圧力 (MPa) |
|---|---|---|---|---|---|
| 10 | 12.70 | 1900 | 1700 | 700 | 1.0 |
| 15 | 15.88 | ||||
| – | 19.05 | ||||
| 20 | 22.22 | ||||
| 25 | 28.58 | ||||
| 32 | 34.92 | ||||
| 40 | 41.28 |
フランジ接続：50A～100
| 呼び径 (A) |
長さ | 取付寸法 | 許容偏心量 | 最高使用圧力 (MPa) |
|---|---|---|---|---|
| 50 | 1900 | 1700 | 700 | 1.0 |
| 65 | ||||
| 80 | ||||
| 100 |
よくあるご質問
- 配管との接続方法を教えてください。

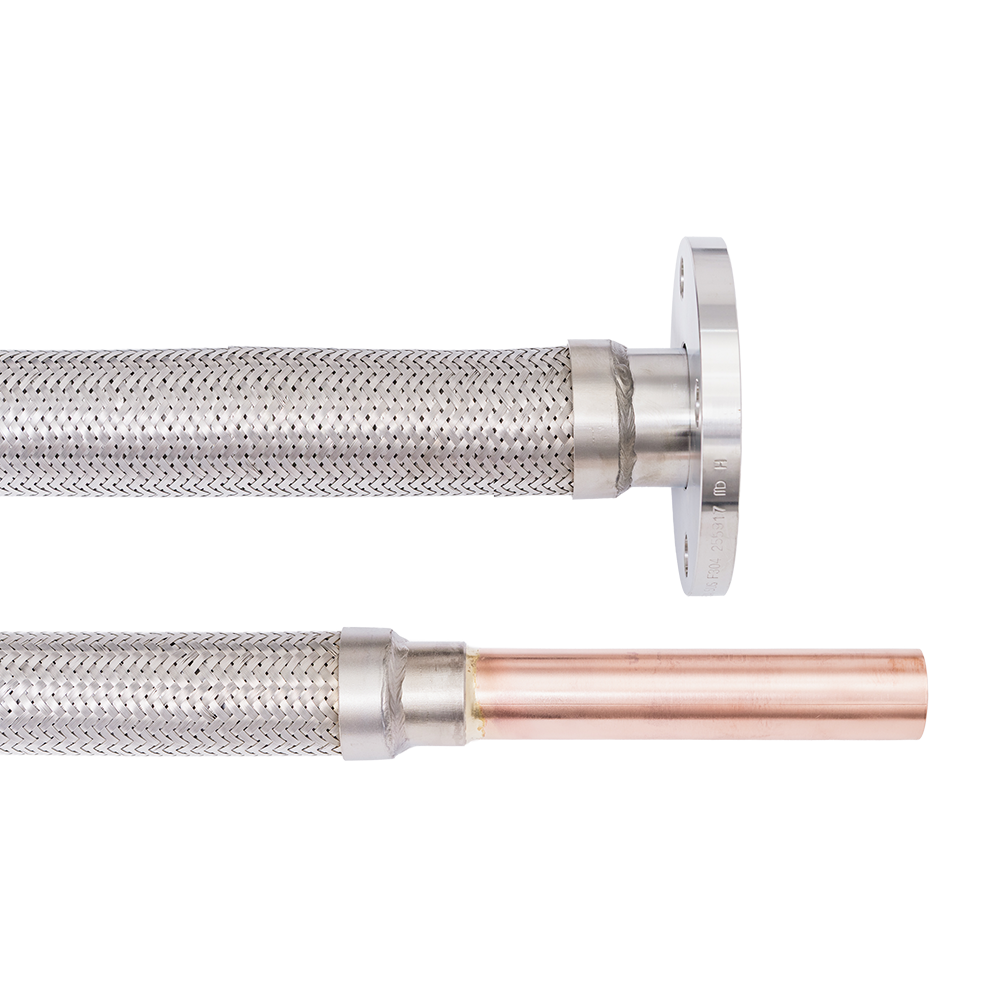

- 40Aまではろう付け接続で、50A以上はフランジ接続が通常品となります。
- 40A以下も、フランジ接続の製品に変更することは可能ですか？
- 対応可能です。弊社までお問い合わせください。
- 禁輸処理は対応可能ですか？
- 対応できません。脱脂処理のうえ、袋詰めの状態で出荷をさせていただきます。
- 製品を設置するための架台の製作は可能ですか？
- 対応可能です。弊社までお問い合わせください。
- ステンレスの加工管の製作は可能ですか？
- 対応可能です。弊社までお問い合わせください。
