PFフレックス
フッ素樹脂製防振継手
クリーンでコンパクトな薬液ライン対応のフレキ

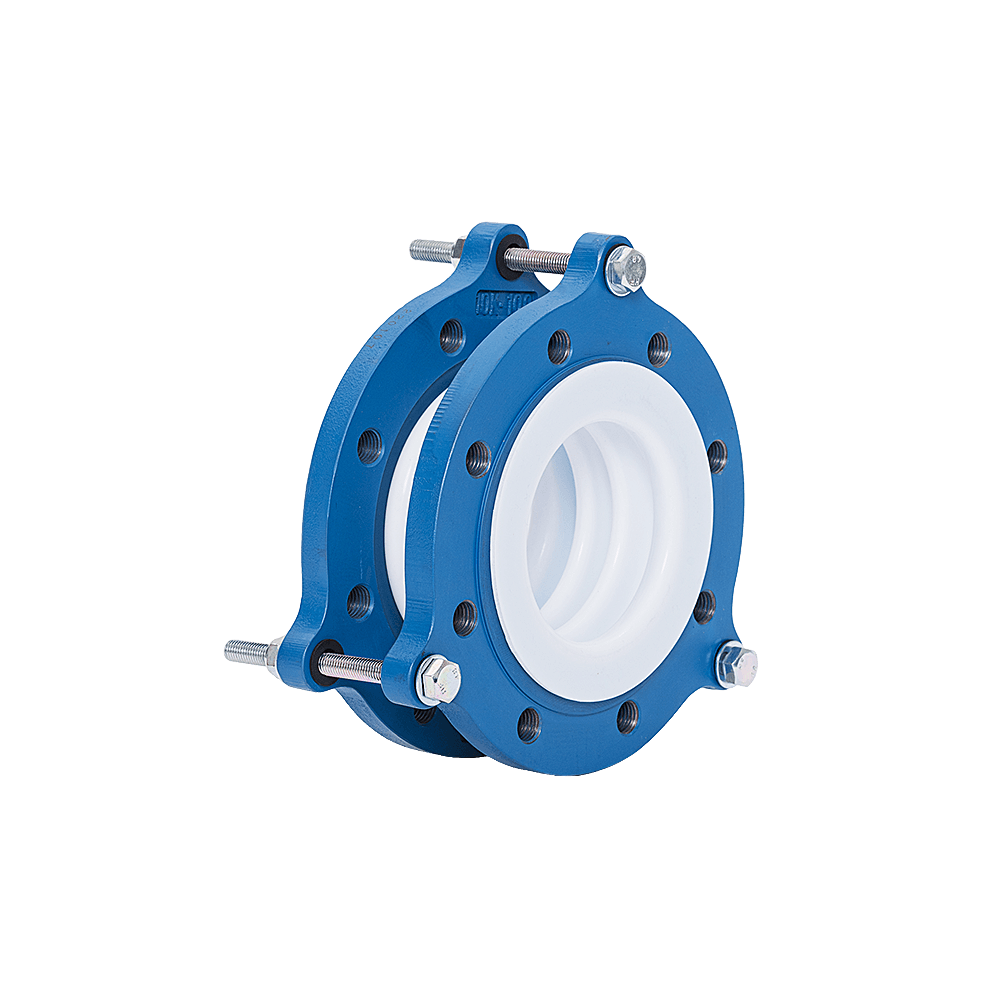

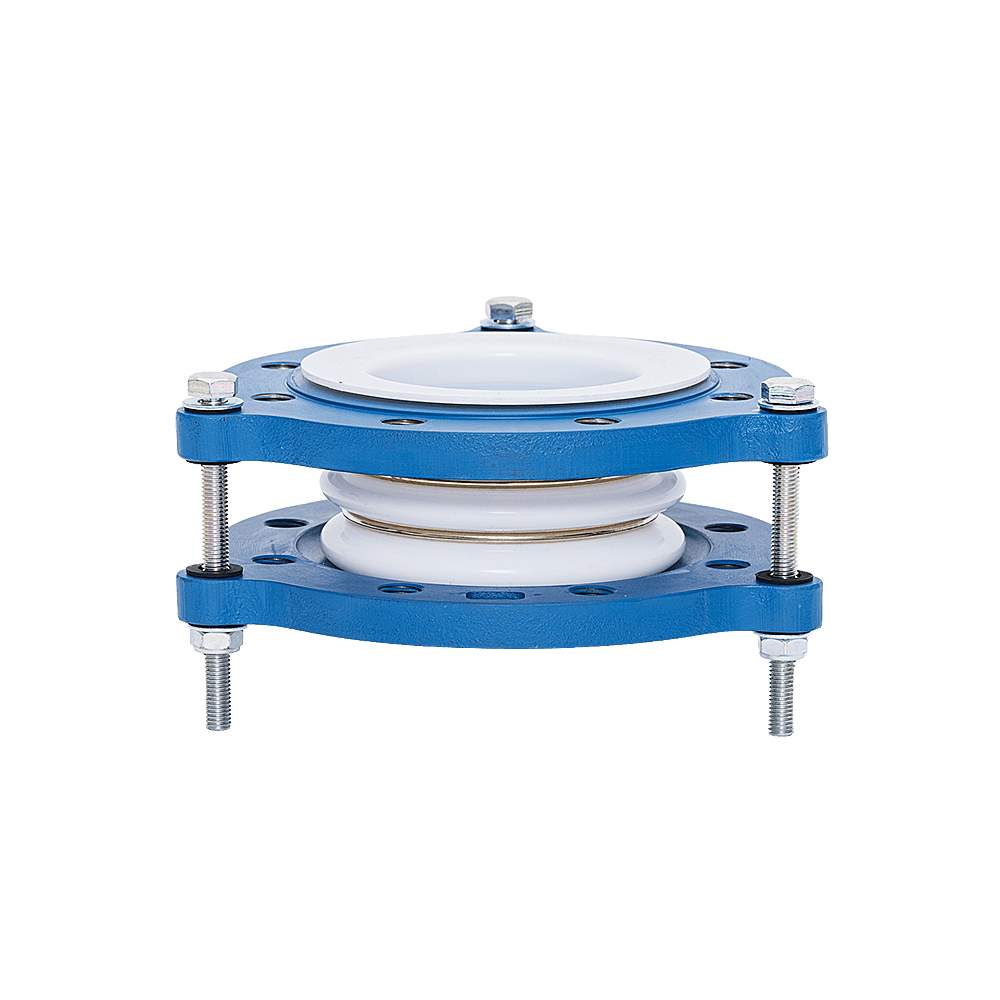

- フッ素樹脂製のベローズ型防振継手です。
- 給水・給湯、薬液、超純水、油、プール水など、様々な配管の防振用、変位吸収用にご使用いただけます。
- 3山と5山がございます。
★国土交通省仕様書適合品
★ニチアス株式会社製 ナフロン®べローズ継手
※気化した薬液にはご使用になれません。
製品型番
寸法・許容変位量
| 呼び径 (A) |
山数 | 長さ | 許容変位量(mm) | 取付時寸法許容量[mm] | 取付用ボルト寸法 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 偏心 | 伸長 | 圧縮 | 偏角 (゜) |
偏心 | 伸長 | 圧縮 | 偏角 (゜) |
||||
| 20 | 3 | 45 | 6 | 10 | 10 | 14 | 3 | 3 | 3 | 5 | M12×30L |
| 25 | M16×30L | ||||||||||
| 32 | 50 | M16×35L | |||||||||
| 40 | 13 | 13 | |||||||||
| 50 | 70 | 10 | 19 | 19 | 4 | ||||||
| 65 | 75 | M16×40L | |||||||||
| 80 | 85 | 13 | 5 | 5 | 5 | ||||||
| 100 | M16×45L | ||||||||||
| 125 | 100 | 10 | 20 | 30 | 1 | 3 | 3 | M20×50L | |||
| 150 | 5 | 5 | |||||||||
| 200 | 110 | 3 | M20×55L | ||||||||
| 250 | 120 | 15 | 35 | M22×60L | |||||||
| 300 | |||||||||||
| 20 | 5 | 65 | 13 | 13 | 13 | 14 | 3 | 3 | 3 | 5 | M12×30L |
| 25 | M16×30L | ||||||||||
| 32 | 70 | M16×35L | |||||||||
| 40 | 75 | 15 | 15 | ||||||||
| 50 | 100 | 25 | 25 | 4 | |||||||
| 65 | 115 | M16×40L | |||||||||
| 80 | 125 | 16 | 5 | 5 | 5 | ||||||
| 100 | M16×45L | ||||||||||
| 125 | 140 | 10 | 30 | 40 | 4 | M20×50L | |||||
| 150 | 150 | 45 | |||||||||
| 200 | 155 | 35 | 50 | M20×55L | |||||||
| 250 | 175 | 20 | 60 | M22×60L | |||||||
| 300 | |||||||||||
- 取付時寸法許容量は許容変位量に含みます。
- 許容変位量は単独変位の最大値です。伸長・偏心・偏角が同時に発生する場合（複合変位）は下式の範囲内でご使用下さい。
- 取付用ボルト寸法はJIS10KFの場合です。相手側フランジがTSフランジで、厚みが異なる場合はボルト寸法が変わります。ナットは不要です。
- 基本的にガスケットは必要ありませんが、使用する場合は流体を考慮し、PTFE等の内面パッキンをご使用ください。
よくあるご質問
- 相手側のフランジとの接続は、ボルトとナットを使用しますか？
- フランジの穴にタップ加工を施しておりますので、ナットは不要です。ボルトのみで接続してください。
- フランジの規格と材質はどんな種類がありますか？
- 各種の規格と材質で対応可能です。弊社までお問い合わせください。
- ストッパーボルトは何のために装着されていますか？
- 製品の能力以上の変位を抑制するためのものです。
