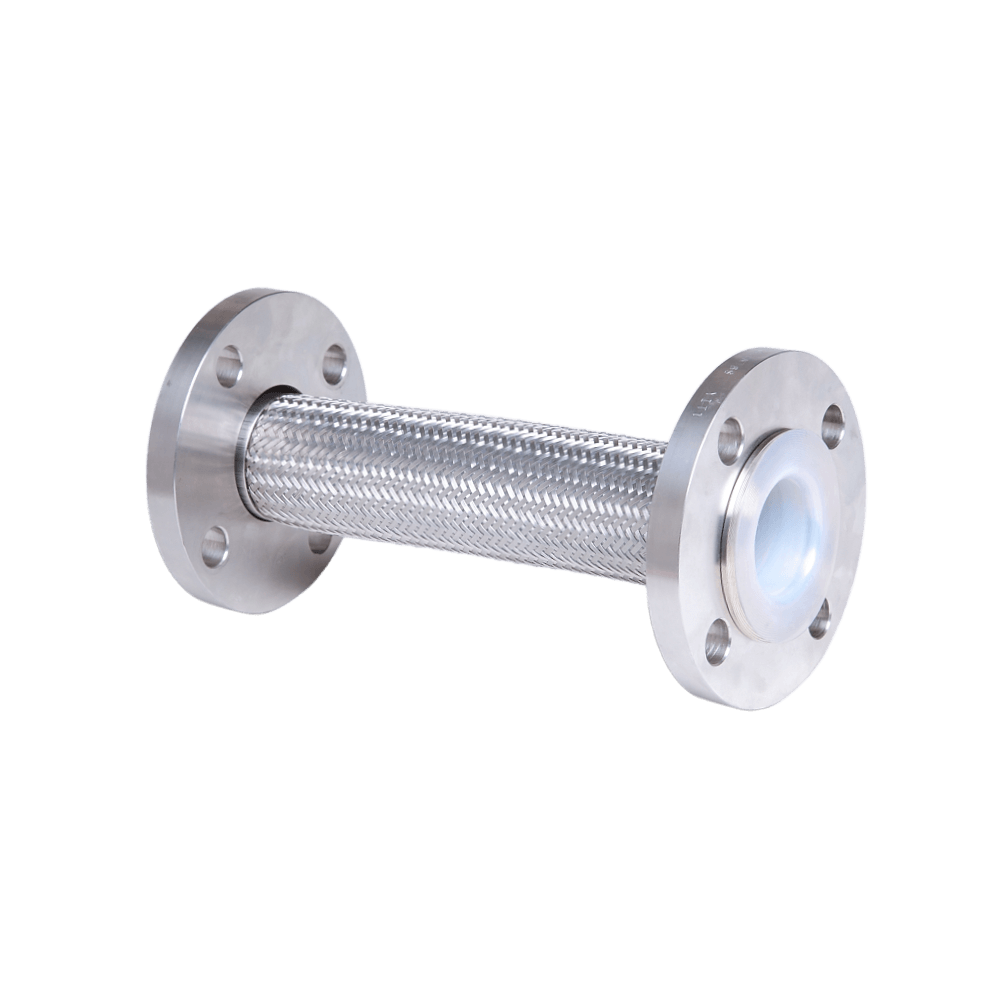

FLフレキシブルホース

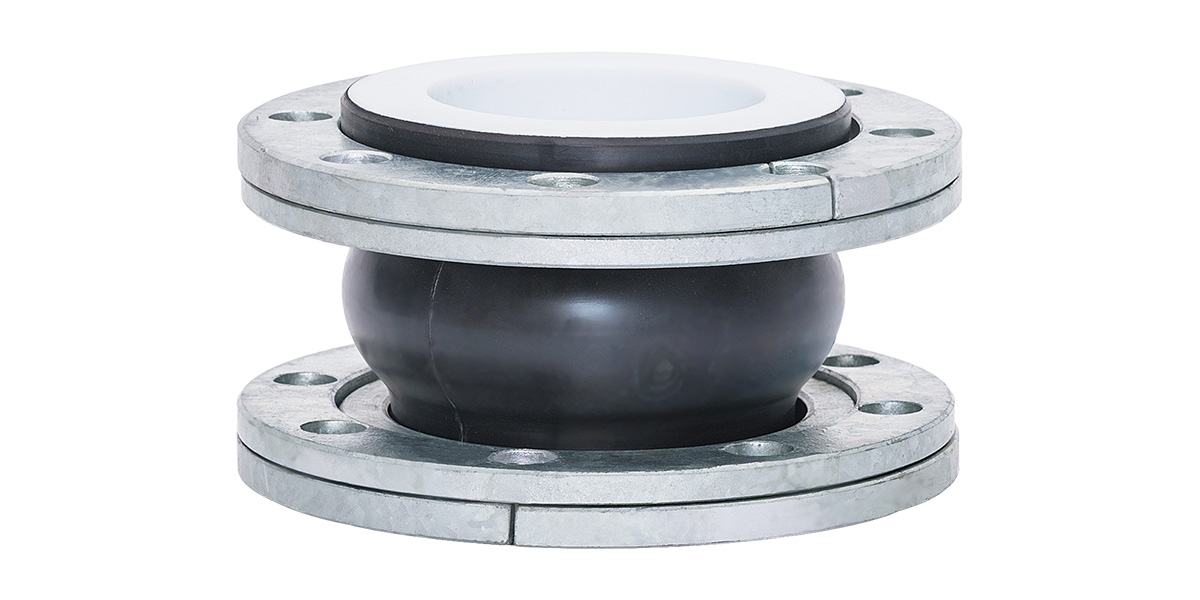

フッ素樹脂製防振継手
様々な流体に対応可能なフッ素樹脂内装ホース
- 接液部にフッ素樹脂を内装したフレキシブルホースです。
- 薬液ライン、食品・ケミカルプラントの移送ラインなどにも対応します。
- 軸直角変位（偏心）吸収性能に優れています。
- フランジはルーズフランジです。
※気化した薬液にはご使用になれません。
製品タイプ
| タイプ | 接続 | ブレード | 接液 | 最高使用温度(℃) |
|---|---|---|---|---|
| F1 | フランジ | なし | PTFE | 150 |
| F2 | あり | |||
| N1 | ねじ込み | なし | PTFE ＋ SUS |
|
| N2 | あり |
製品型番
フランジ接続タイプ：本体寸法と長さ別偏心量
| 呼び径 (A) |
最高使用圧力 (Mpa) | 最小曲率 半径 (mm) |
偏心量別長さ (mm) | |||||
|---|---|---|---|---|---|---|---|---|
| F1タイプ | F2タイプ | 50 | 100 | 200 | 300 | 400 | ||
| 15 | 0.2 | 1.0 | 25 | 250 | 300 | 400 | 500 | 600 |
| 20 | 55 | 400 | 500 | 700 | 900 | 1100 | ||
| 25 | 80 | 500 | 600 | 800 | 1000 | 1200 | ||
| 32 | 100 | |||||||
| 40 | 120 | 600 | 700 | 900 | 1100 | 1300 | ||
| 50 | 165 | 800 | 1000 | 1200 | 1400 | |||
| 65 | 0.1 | 230 | ||||||
| 80 | 260 | 700 | 1100 | 1300 | 1500 | |||
| 100 | 400 | 900 | 1200 | 1400 | 1600 | |||
ねじ込み接続タイプ：本体寸法と長さ別偏心量
| 呼び径 (A) |
本体寸法(mm) | 最高使用 圧力(Mpa) |
最小曲率 半径(mm) |
偏心量別L寸(mm) | 製作可能 最大L寸(m) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φA | φa | N1 タイプ |
N2 タイプ |
50 | 100 | 200 | 300 | 400 | |||
| 8 | 5.2 | 6.7 | 0.2 | 1.0 | 18 | 350 | 400 | 500 | 600 | 700 | 6 |
| 10 | 7.0 | 9.1 | 20 | ||||||||
| 15 | 11.5 | 12.4 | 25 | ||||||||
| 20 | 16.0 | 18.5 | 64 | 500 | 600 | 800 | 1000 | 1200 | 10 | ||
| 25 | 21.0 | 24.9 | 89 | 600 | 900 | 1100 | 1300 | ||||
| 32 | 27.0 | 31.0 | 127 | 650 | 750 | 950 | 1150 | 1350 | |||
| 40 | 33.0 | 37.5 | 152 | 750 | 850 | 1050 | 1250 | 1450 | 8 | ||
| 50 | 44.5 | 48.0 | 200 | 950 | 1150 | 1350 | 1550 | 5 | |||

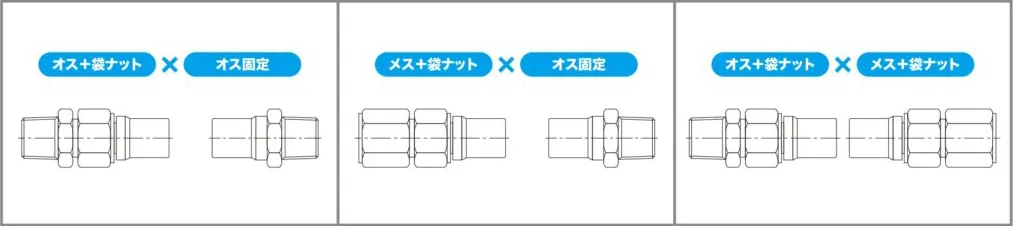

★N1タイプ・N2タイプの金具接続形式例（画像クリックで拡大）
よくあるご質問
- 両端の継手は規格がありますか？
- ニップルやフランジなど、用途に合わせて選定してください。
- 製品長さは、カタログに記載の寸法だけですか？
- 基本的にはご指定の寸法で製作可能です。製作不可の寸法もございますので、弊社までお問い合わせください。
- 在庫品ですか？
- 受注生産品となりますので、納期につきましては弊社までお問い合わせください。
